DOI: 10.1016/j.molliq.2021.115989

在这项研究中，通过静电纺丝工艺成功开发了由聚乙烯醇（PVA）/黄芪胶（GT）/二硫化钼（MoS2）组成的聚合物复合纳米纤维。UV-vis和XRD等实验分析表明，MoS2纳米片发生了剥离。SEM分析表明，所制备的纳米纤维具有光滑的表面，其直径小于100nm。复合纳米纤维中MoS2纳米片的存在显着提高了纳米纤维的拉伸强度。此外，与PVA/GT/TCH纳米纤维相比，PVA/GT/TCH/MoS2纳米纤维释放TCH更慢。抗菌测试表明，纳米纤维结构中同时存在THC和MoS2纳米片可以提高对细菌生长的抑制作用。体外MTT分析表明，PVA/GT/TCH/MoS2纳米纤维具有良好的细胞相容性。总体而言，通过环保型方法制备的PVA/GT/TCH/MoS2纳米纤维有望成为创伤愈合和药物释放系统的候选材料。

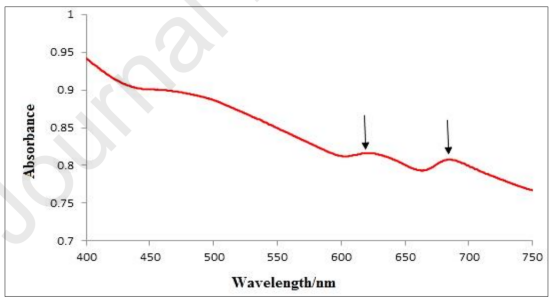

图1.通过研磨3h和超声处理2h获取的剥离MoS2纳米片（浓度为6.0×10-3mg/ml）的紫外-可见吸收光谱。

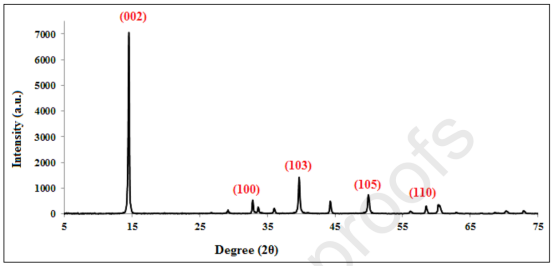

图2.剥离MoS2纳米片的XRD图。

图3.PVA/GT/MoS2纳米纤维复合材料的光学（左）和SEM图像（右）。

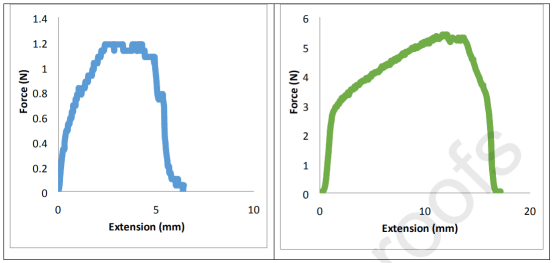

图4.PVA/GT纳米纤维和PVA/GT/MoS2纳米纤维复合材料的拉伸强度。

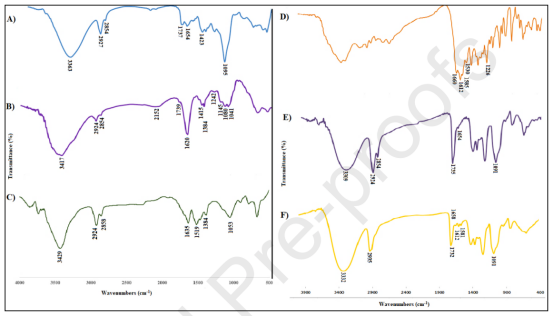

图5.PVA（A），GT（B），MoS2纳米片（C），TCH（D），PVA/GT/MoS2纳米纤维（E）和PVA/GT/MoS2/TCH纳米纤维（F）的FTIR光谱。

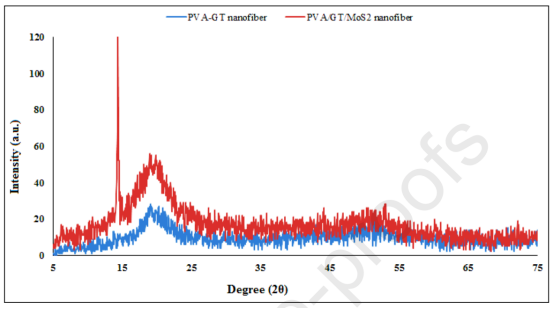

图6.PVA/GT纳米纤维和PVA/GT/MoS2纳米纤维的X射线衍射图。

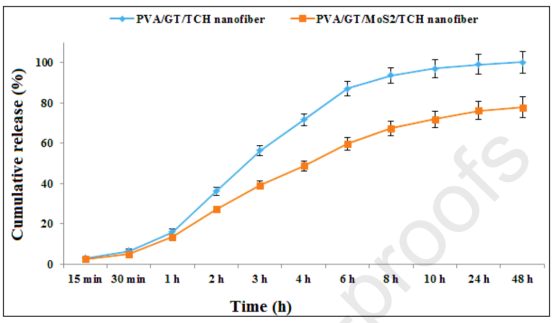

图7.PVA/GT/TCH纳米纤维和PVA/GT/MoS2/TCH纳米纤维在pH为7.4时的TCH释放曲线。

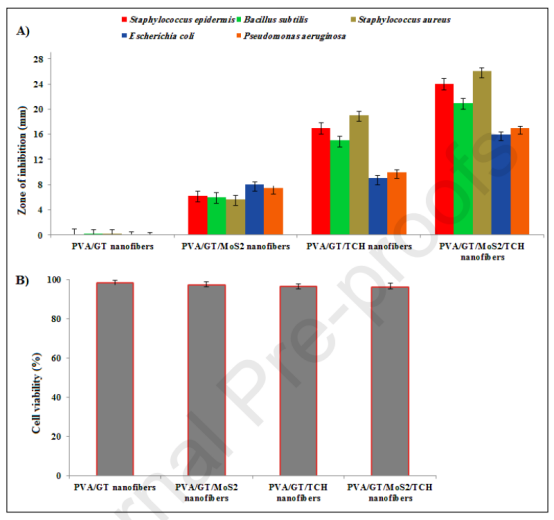

图8.A）直方图显示了各种电纺纳米纤维配方的抗菌活性。B）通过MTT法评估不同纳米纤维毡配方在24h内对HUVEC（正常成纤维细胞）的细胞相容性。
