DOI: 10.1016/j.ceramint.2021.03.317

在这项工作中，研究者采用静电纺丝结合碳热还原法制备了ZrB2-ZrC-SiC复合纳米纤维。研究了该复合纳米纤维的形貌、相组成和抗氧化性。结果表明，经1550℃煅烧后，所得的ZrB2-ZrC-SiC复合纳米纤维具有良好的结晶度。所得纤维呈均匀分布，平均直径约为375nm。在587℃下对ZrB2-ZrC-SiC纳米纤维进行氧化处理，该值高于ZrB2-ZrC纳米纤维的氧化温度。结果表明，SiC的加入能够提高ZrB2-ZrC复合纳米纤维的抗氧化性能。

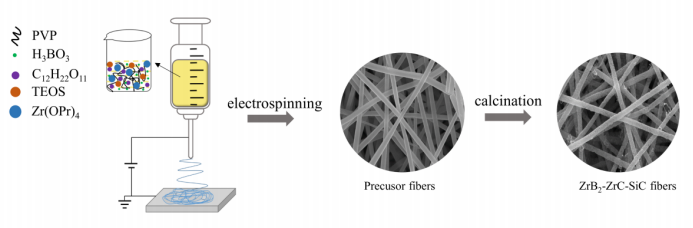

图1.ZrB2-ZrC-SiC复合纳米纤维的制备过程示意图

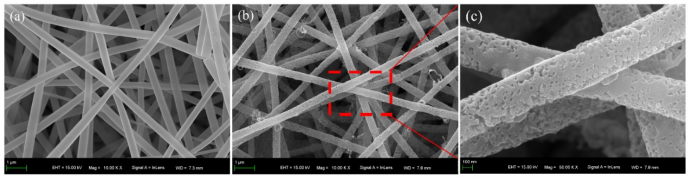

图2.（a）煅烧前和（b）1500℃煅烧后纳米纤维的SEM图像，以及（c）图1（b）中区域的高倍放大图

图3.不同反应方程式的吉布斯自由能与温度的关系

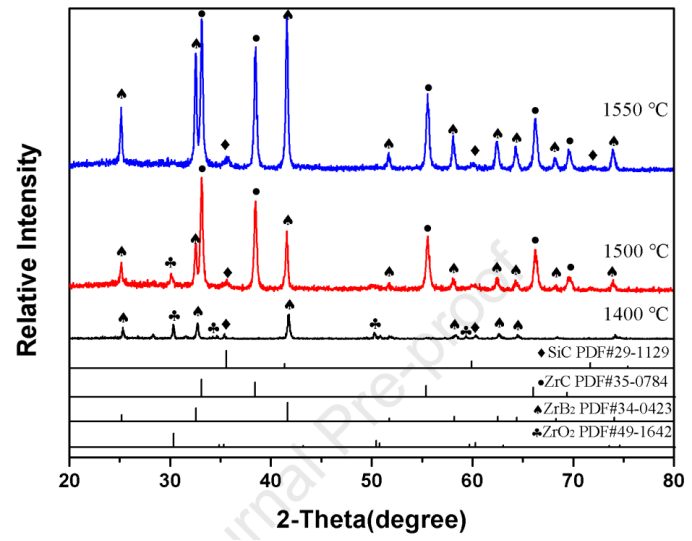

图4.不同温度煅烧的ZrB2-ZrC-SiC复合纳米纤维的X射线衍射图

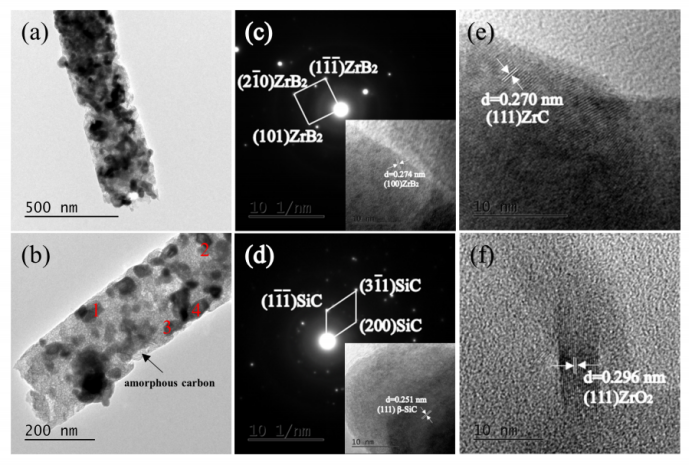

图5.（a，b）在1500℃下煅烧后纤维形态的TEM图像。（c，d）（b）中标记区域1和2的SAED图谱和HRTEM图像；（e，f）（b）中标记区域3和4的HRTEM图像

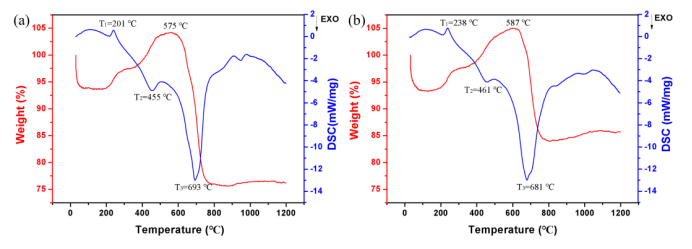

图6.（a）ZrB2-ZrC复合纳米纤维和（b）ZrB2-ZrC-SiC复合纳米纤维的TG-DSC曲线
