DOI: 10.1016/j.colsurfb.2021.111731

目前，在组织工程和细胞-基质相互作用等生物应用中，具有高时空精度的可逆远程细胞操作是一个极具吸引力的课题。在此，研究者采用乳液聚合法制备了光响应MHSP，并通过静电纺丝和滴铸技术分别制备了相应的纳米纤维（MHSP@NF）和薄膜（MHSP@F）。使用1H-NMR和SEM分析对具有圆柱截面和169nm均匀直径的MHSP@NF结构进行了表征。所制备的丙烯酸纳米纤维和薄膜的时间相关紫外可见光谱表明，在365nm的紫外线下照射3分钟和8分钟后，其表面水接触角分别减小了96°和5°，从而实现了最大的正向光异构化。纳米纤维的高光响应性可归因于其较大的表面积，使更多的螺吡喃基团暴露于紫外光下。MHSP@F和带有化学连接螺吡喃基团的MHSP@NF表现出显著的生物相容性，对C6神经胶质瘤细胞在5天内的毒性可忽略不计。然而，SPOH掺杂MH/SP@NF显示出细胞活性的突然下降，这与SPOH分子的迁移和渗漏有关。光可逆性细胞粘附结果显示，MHSP@NF样品在交替的紫外线和可见光照射下，C6细胞发生了显著且可切换的附着/分离，而在类似的薄膜上未观察到这一现象。上述结果表明MHSP@NF有望作为生物分子动态转换和细胞片工程的基底材料。

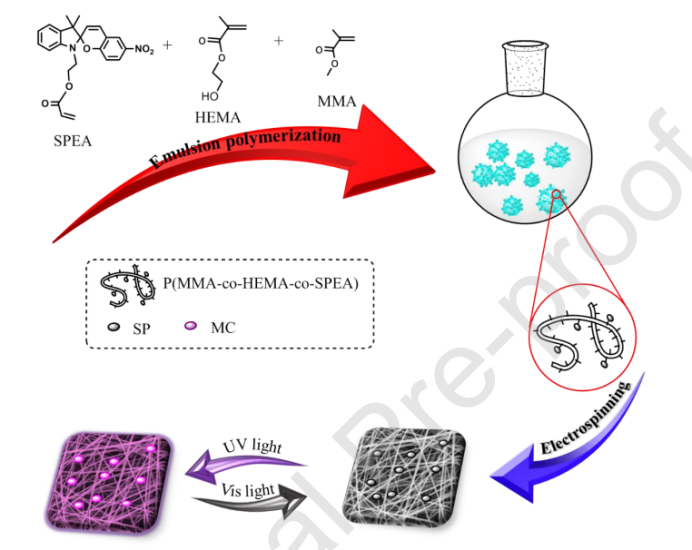

图1.制备MHSP乳胶纳米颗粒和相应的光敏纳米纤维的示意图。

图2.P（HEMA-co-MMA-co-SPEA）在CDCl3中的1H-NMR光谱。

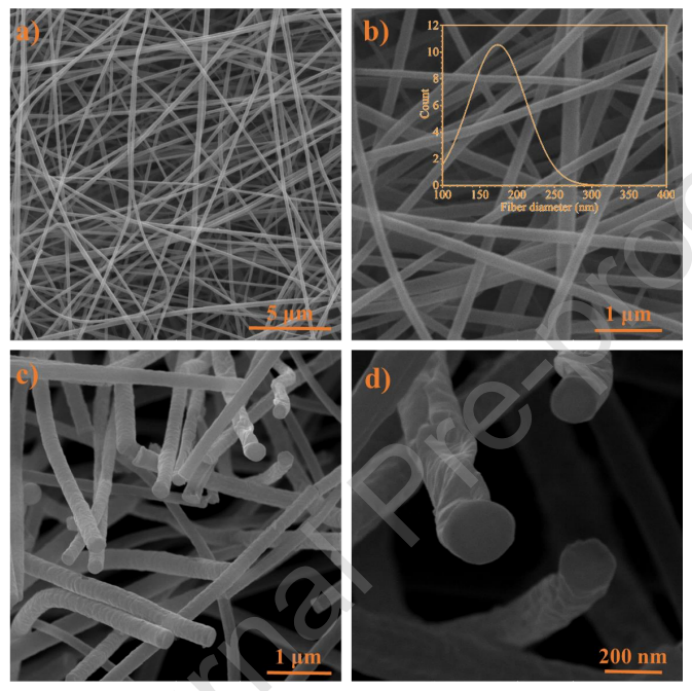

图3.MHSP@NF（a，b）及其横截面（c，d）在不同放大倍率下的SEM图像。图像b中的插图与MHSP@NF的直径尺寸分布有关。

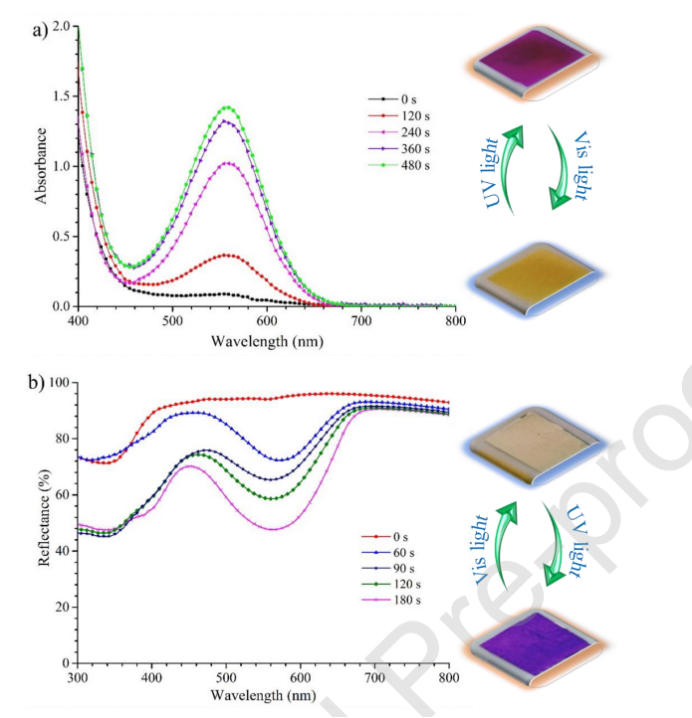

图4.在365nm的紫外线照射下，MHSP@F的时间依赖性吸光度（a）和MHSP@NF的反射率（b）。右侧的图片显示了相应的颜色变化。

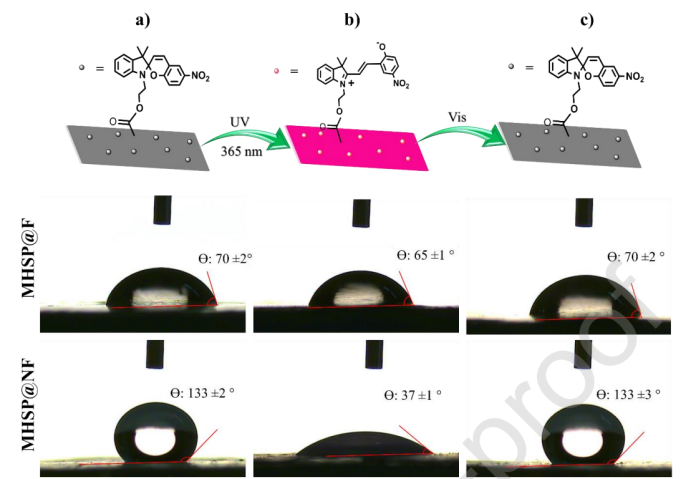

图5.紫外线（365nm）和可见光照射后，MHSP@F和MHSP@NF表面上的水滴图片。上方的图显示了从SP到MC（a-b）和从MC到SP（b-c）的相应结构转换。

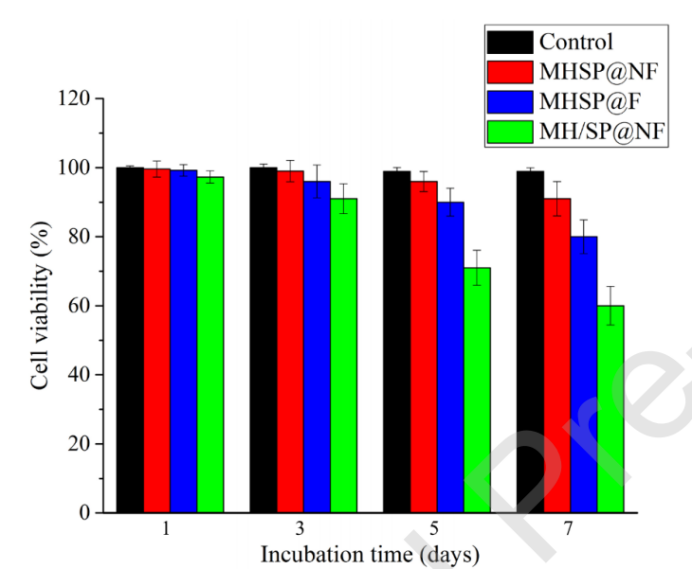

图6.对照、MHSP@F、MHSP@NF和MH/SP@NF样品在黑暗中于37℃下孵育1、3、5和7天后，C6神经胶质瘤细胞的存活率。

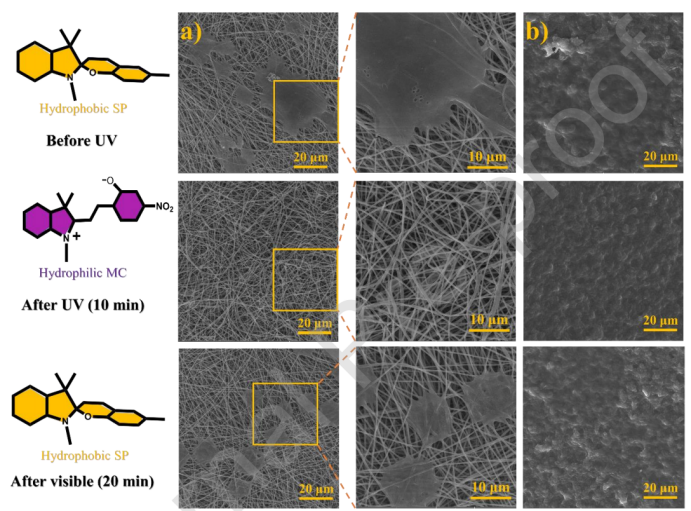

图7.暴露于紫外线（365nm）和可见光期间，C6神经胶质瘤细胞附着在MHSP@NF（a）和MHSP@F（b）表面上的SEM显微照片。中间显示了MHSP@NF的放大图像。左侧显示了紫外可见光照射期间光敏染料分子结构的变化。

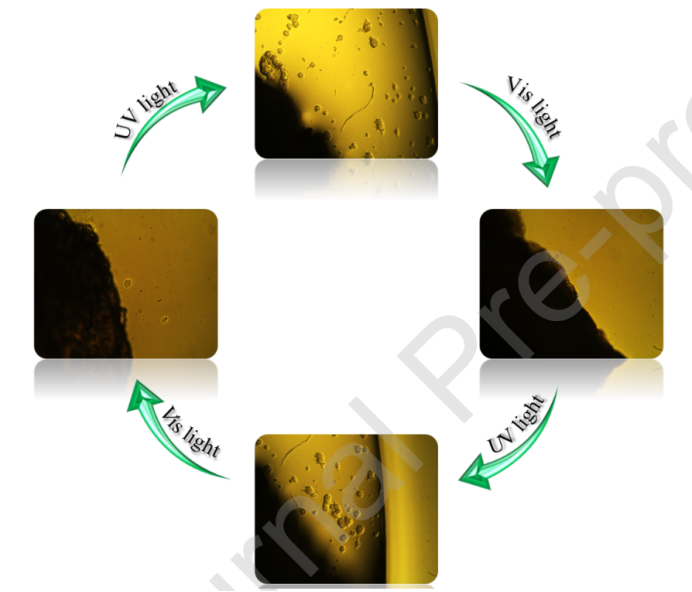

图8.交替照射紫外线和可见光后，MHSP@NF表面C6神经胶质瘤细胞附着/分离过程的光学显微照片。

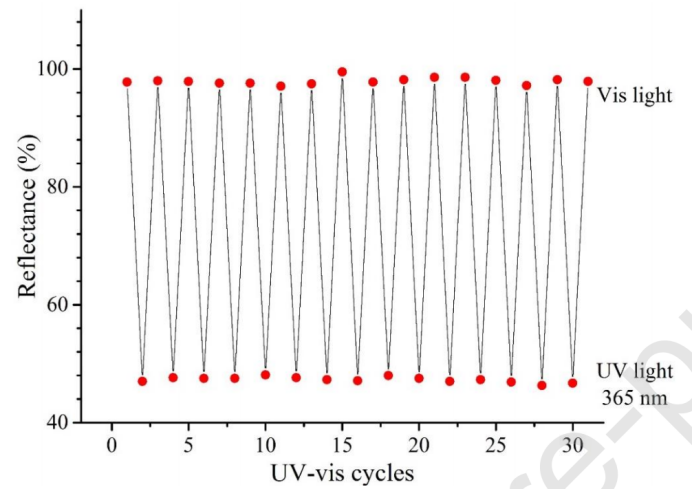

图9.在紫外线-可见光照射的交替循环下，所制备的电纺光响应MHSP@NF的光可切换性。
