DOI: 10.1021/acsomega.1c00644

这项研究采用交流静电纺丝法制备了聚己内酯纤维层。为了构建微/纳米纤维支架，将不同比例的两种分子量（Mn45000和Mn80000）溶液的混合物置于含有1:1:1乙酸、甲酸和丙酮的溶剂体系中进行纺丝。将不同分子量的溶液按1:3的比例混合，制备了含羟基磷灰石颗粒的复合纤维材料。在本工作中，由干质量聚己内酯制备出含0、5、10和15％（wt）羟基磷灰石颗粒的纤维层。测试了复合材料的强度、润湿性和表面能，结果表明羟基磷灰石会影响纤维的直径、强度和表面能，从而影响纤维层的润湿性。进一步测定所制备的纤维层的细胞毒性以及细胞活性和增殖。上述研究结果表明，所得的超大微/纳米纤维层适合进一步测试，以期最终应用于骨组织工程领域。

图1.所制备的PCL溶液的参数：（A）粘度和（B）电导率。95％CI；****p<0.0001。

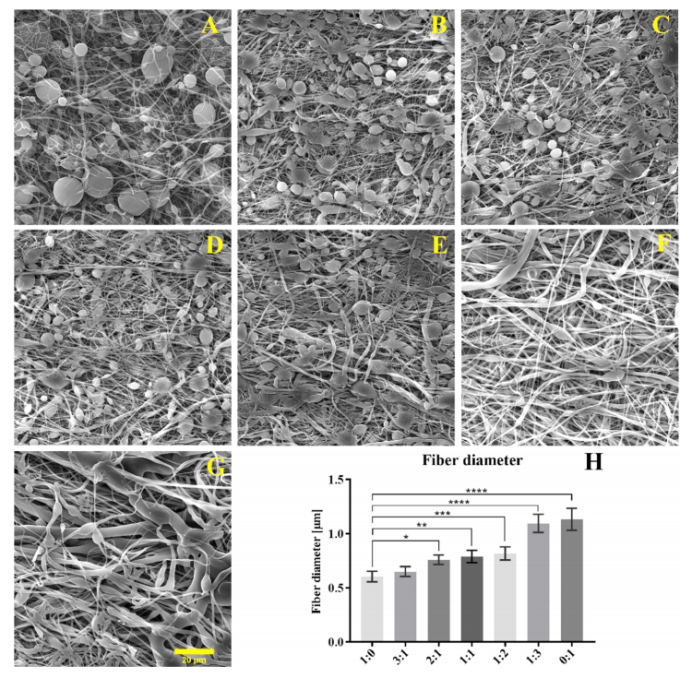

图2.Mn45000和Mn80000的混合物按以下比例产生的纤维层的SEM图：（A）1:0，（B）3:1，（C）2:1，（D）1:1，（E）1:2，（F）1:3和（G）0:1。（比例尺20μm）。（H）纺制混合物的纤维直径。95％CI；*p<0.0368，**p<0.0032，***p<0.0003和****p<0.0001。

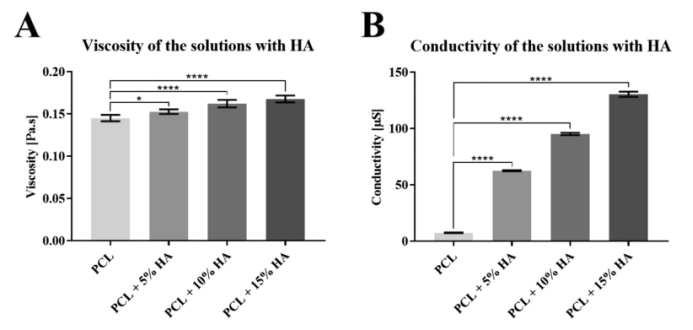

图3.所制备的含HA的PCL溶液的参数：（A）溶液粘度和（B）电导率。95％CI；*p<0.0177和****p<0.0001。

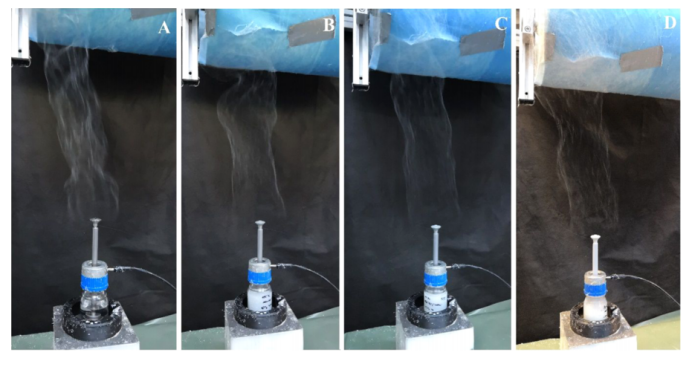

图4.对所制备的溶液进行AC纺丝：（A）纯PCL溶液，（B）含5％HA的PCL溶液，（C）含10％HA的PCL溶液，以及（D）含15％HA的PCL溶液。

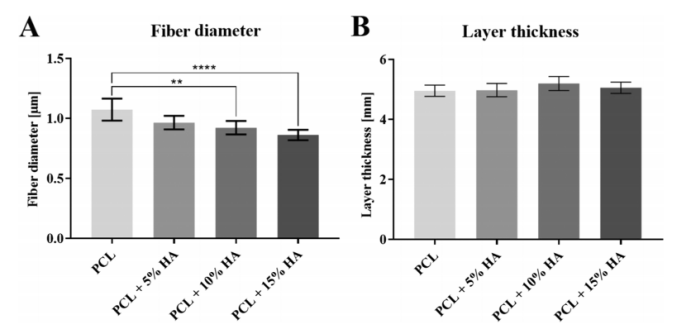

图5.纤维层的参数。（A）PCL/HA层的纤维直径。95％CI；**p<0.0065和****p<0.0001。（B）PCL/HA层的厚度。95％CI。

图6.具有不同HA浓度的纤维层的SEM图像：（A）PCL，（B）PCL+5％HA，（C）PCL+10％HA和（D）PCL+15％HA（比例尺20μm）。

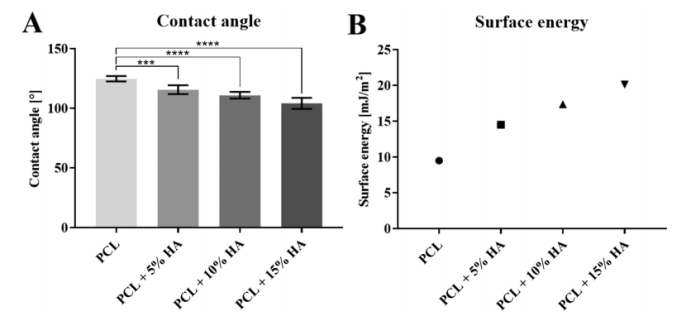

图7.（A）纤维层的接触角。95％CI；***p<0.0008和****p<0.0001。（B）纤维层的表面能。

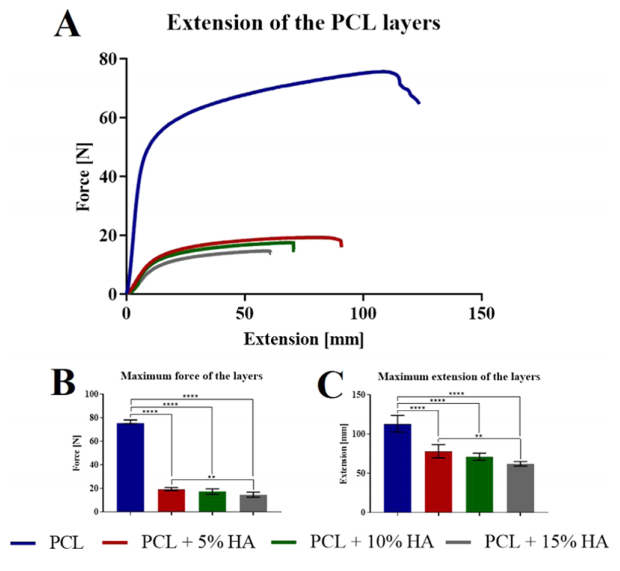

图8.（A）含不同浓度羟基磷灰石的纤维层的拉伸试验。（B）各层的最大力。95％CI；**p<0.0016和****p<0.0001。（C）各层的最大延伸量。95％CI；**p<0.0027和****p<0.0001。

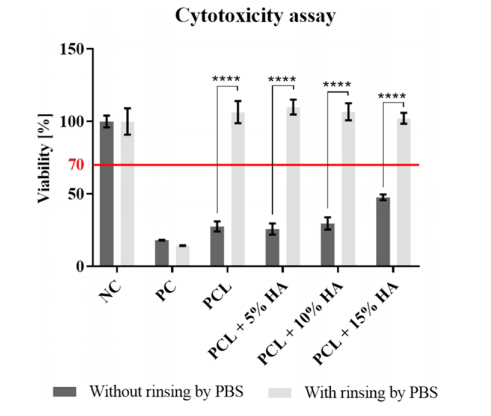

图9.用受试材料提取物培养人成骨细胞MG-63细胞后，通过代谢测定法（CCK-8）评估材料的细胞毒性。95％CI；****p<0.0001。

图10.图显示孵育1、3、7和14天后，在PCL和含羟基磷灰石的PCL上培养的MG-63细胞系的代谢活性。95％CI；**p<0.0023和****p<0.0001。

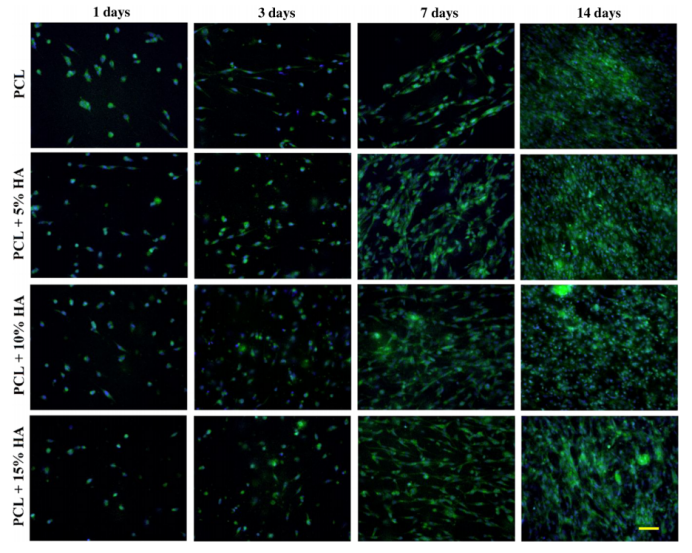

图11.孵育1、3、7和14天后，粘附到受试材料表面的细胞形态，用鬼笔环肽-FITC（绿色）和DAPI（蓝色）染色对其尽心染色，放大倍率为200×（50μm比例尺）。

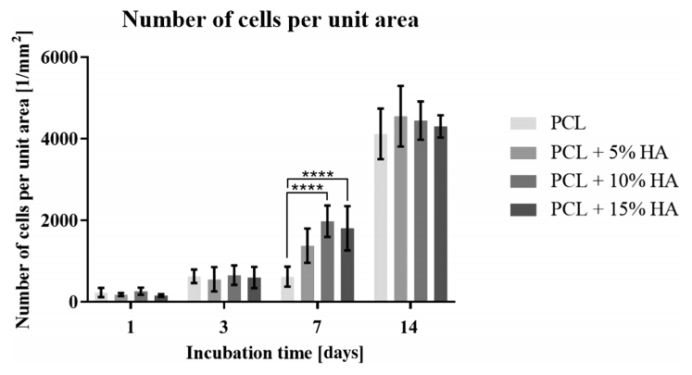

图12.孵育1、3、7和14天后，PCL和含羟基磷灰石的PCL上每单位面积（1mm2）的细胞数。95％CI；****p<0.0001。
