DOI: 10.3390/polym13060972

水凝胶具有许多优点，如溶胀性能或模拟组织的能力，这使其成为一种非常有趣的生物材料。然而，它们的主要缺点之一是缺乏良好的力学性能，这可能会限制其某些应用。研究人员已经采取了几种策略来开发具有增强力学性能的水凝胶，但是许多可改善这种性能的合成途径既昂贵又耗时。在这项工作中，研究者以不同的马来酸酐共聚物与聚乙二醇交联，探讨了一种制备坚韧水凝胶的简易合成方法。研究了共聚单体对力学性能的影响，此类共聚单体具有优异的力学性能、良好的溶胀行为和热稳定性。另外，还通过静电纺丝技术制备了超细纤维以评估其在支架中的可能应用或在伤口愈合中的应用。

 图1.（A）水凝胶形成的一般合成途径示意图，（B）由马来酸酐基共聚物与PEG交联制备的水凝胶的化学结构。

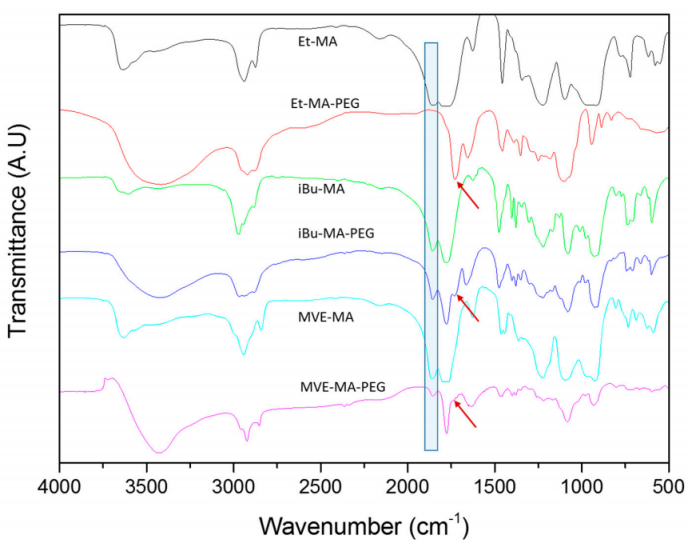

图2.原始共聚物和所制备的水凝胶的FTIR光谱。

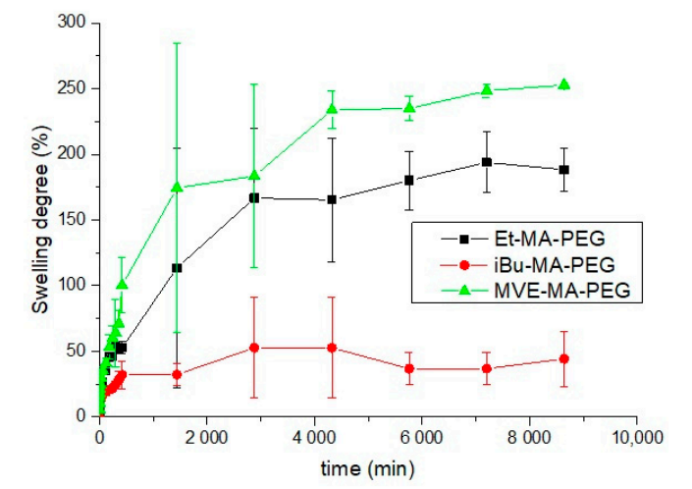

图3.共聚物水凝胶在水中的溶胀度。

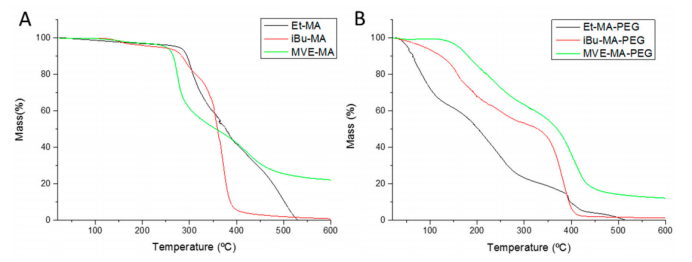

图4.共聚物（A）和水凝胶（B）的热稳定性。

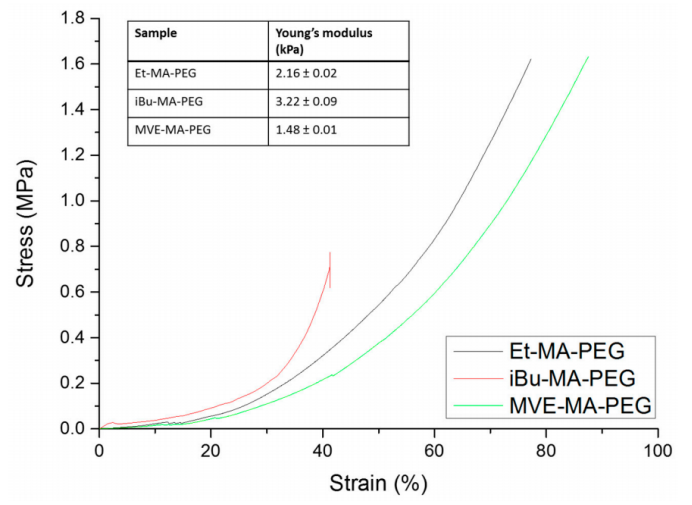

图5.合成水凝胶的压缩应力/应变测试：Et-MA-PEG，iBu-MA-PEG和MVE-MA-PEG。

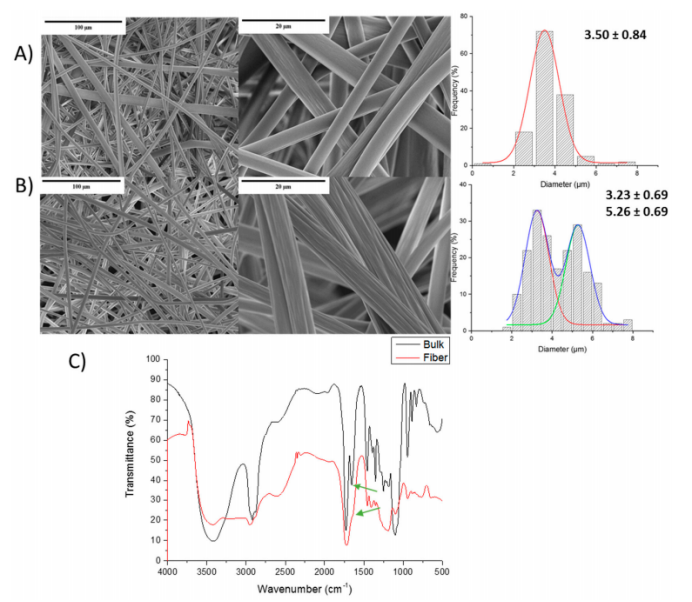

图6.（A）Et-MA共聚物和（B）Et-MA-PEG水凝胶的SEM图像和纤维直径。（C）块体和纤维水凝胶的FTIR光谱。

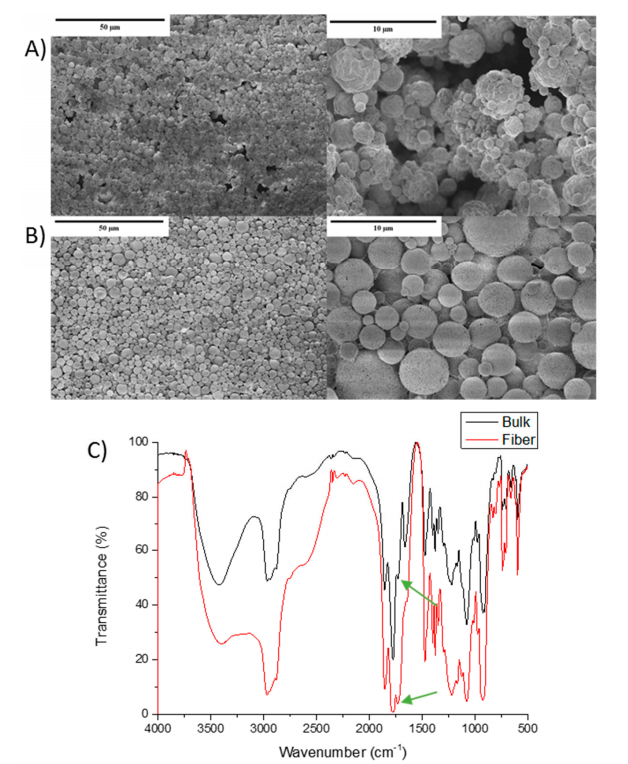

图7.（A）iBu-MA共聚物和（B）iBu-MA-PEG电纺水凝胶（纳米颗粒）的SEM图像和纤维直径。（C）块体水凝胶和水凝胶颗粒的FTIR光谱。

图8.（A）MVE-MA共聚物和（B）MVE-MA-PEG水凝胶的SEM图像和纤维直径。（C）块体和纤维水凝胶的FTIR光谱。
