DOI: 10.1007/s42114-021-00230-3

本研究旨在探究静电纺丝制备聚乙烯醇（PVA）/kefiran复合纳米纤维的影响因素。因此，在不同静电纺丝参数（例如外加电压、喷嘴到收集器的距离和聚合物注入速率）和溶液参数（例如聚合物的比例）下，由静电纺丝PVA和kefiran共混溶液制备了PVA/kefiran复合纳米纤维。分别以8％和6％的质量分数制备了PVA和kefiran溶液。将kefiran与PVA溶液按照以下比例混合：70:30、60:40、50:50、40:60和30:70。扫描电子显微镜（SEM）图像表明，kefiran与PVA以40:60的比例混合产生了最佳的纳米纤维。然后，改变诸如电压（12、15、18和20kV）、距离（120、150、170和200mm）和聚合物注入速率（1、1.5、2和2.5mL/h）等设备参数。SEM图像表明，制备纳米纤维的最佳条件为18kV、200mm和1mL/h。在最佳条件下制备的纳米纤维呈现出均匀性，纤维直径较小，无打结或粘连。此外，浓度是影响纳米纤维直径的最有效参数。透射电子显微镜（TEM）图像证明了两种聚合物之间未发生相分离。

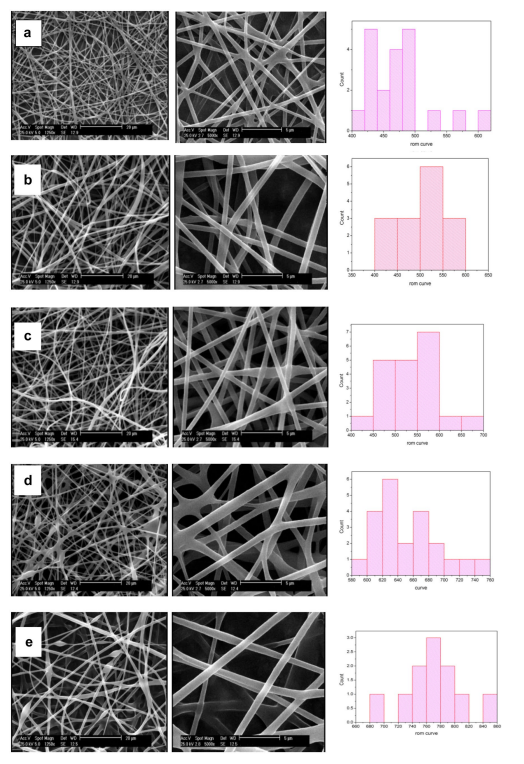

图1.不同比例kefiran/PVA纳米纤维的SEM图像：a）30/70，b）40/60，c）50/50，d）60/40和e）70/30％W/W，电压为15kV，注入速率为2mL/h，喷嘴到滚筒的距离为150mm

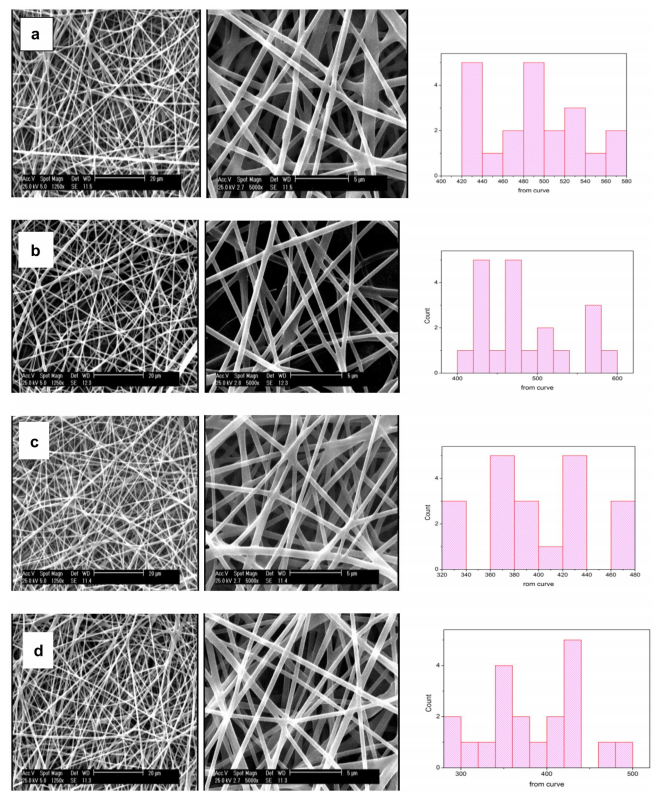

图2.不同电压下kefiran/PVA纳米纤维的SEM图像：a）12，b）15，c）18，d）20kV，kefiran/PVA比例为40/60％w/w，注入速率为2mL/h，喷嘴到滚筒的距离为150mm

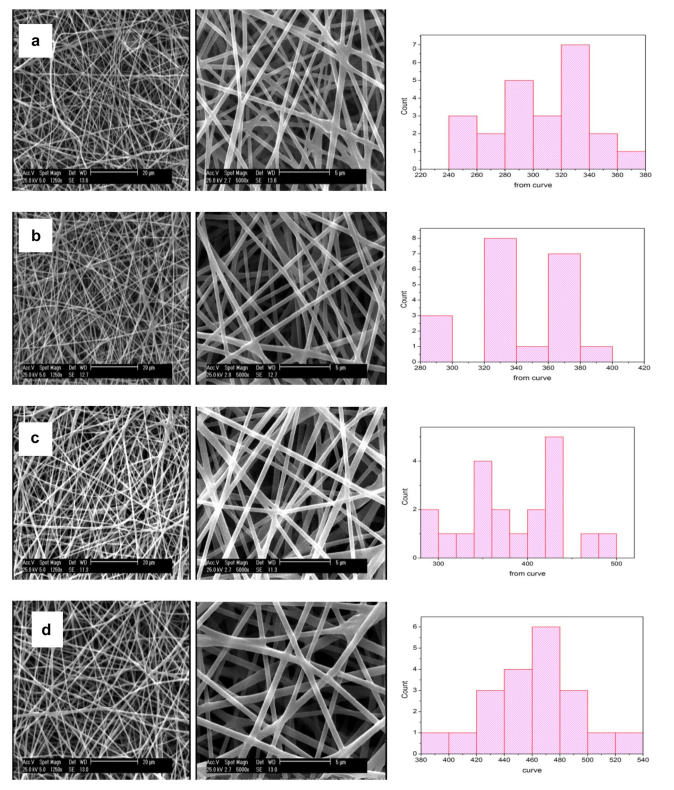

图3.不同喷嘴-滚筒距离下kefiran/PVA纳米纤维的SEM图像：a）120，b）150，c）170和d）200mm，kefiran/PVA比例为40/60％w/w，注入速率为2mL/h，电压为18kV

图4.不同注入速率下kefiran/PVA纳米纤维的SEM图像：a）1，b）1.5，c）2和d）2.5mm，kefiran/PVA比例为40/60％w/w，距离为200mm，电压为18kV

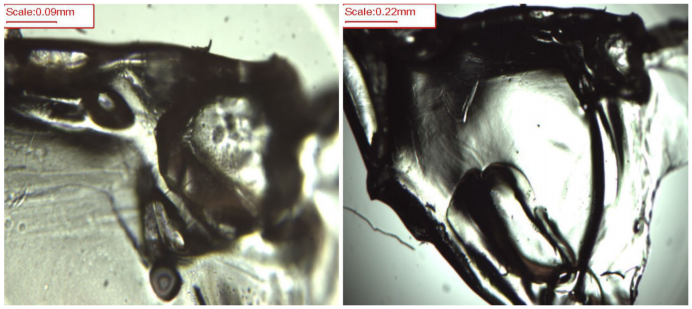

图5.不同放大倍率下PVA/kefiran溶液的光学显微图像

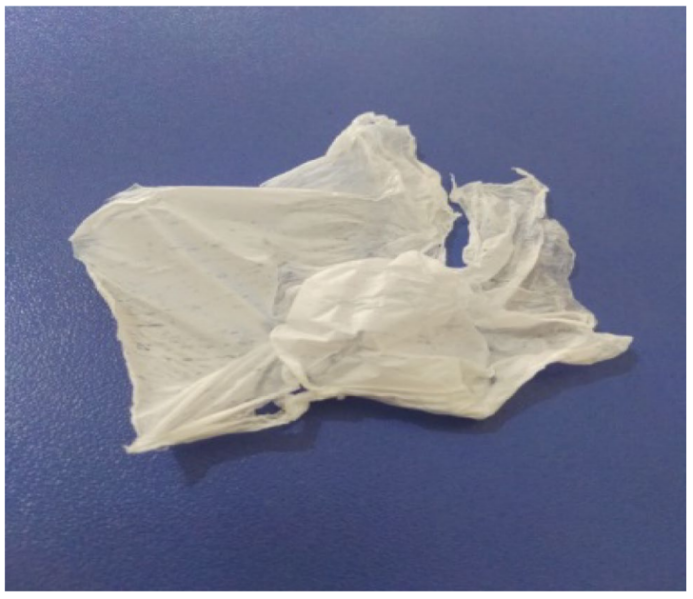

图6.kefiran/PVA纳米纤维的宏观图像

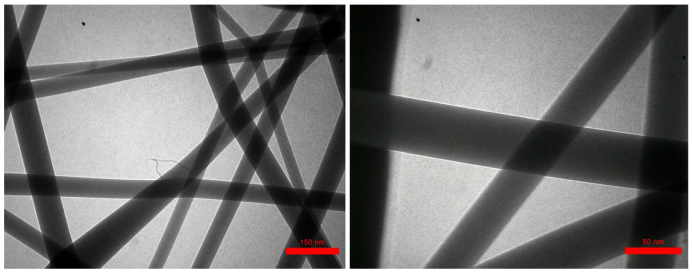

图7.不同放大倍率下kefiran/PVA纳米纤维的透射电子显微镜（TEM）图像
