DOI: 10.1039/d1ra00114k
在本研究中,采用静电纺丝法制备了纯NiO纳米纤维和In2O3-NiO一维异质纳米纤维,并研究了其对丙酮的气敏特性。材料表征证明,异质纳米纤维由In2O3和NiO组成,对丙酮的敏感性增强。在最佳工作温度下,In2O3-NiO纳米纤维对50ppm丙酮的响应比纯NiO纳米纤维高10倍以上。异质纳米纤维的最低检出限达到10ppb,而纯NiO纳米纤维仅为100ppb。在丙酮和比较气体(甲醇,乙醇,三乙胺,乙酸乙酯和苯)中,异质纳米纤维对丙酮的响应最高。此外,异质纳米纤维表现出更高的响应恢复率和良好的长期稳定性。上述结果表明,In2O3-NiO一维异质纳米纤维在低浓度丙酮检测方面具有很大的潜力。结合材料特性,详细讨论了In2O3-NiO异质纳米纤维传感特性增强的机理。

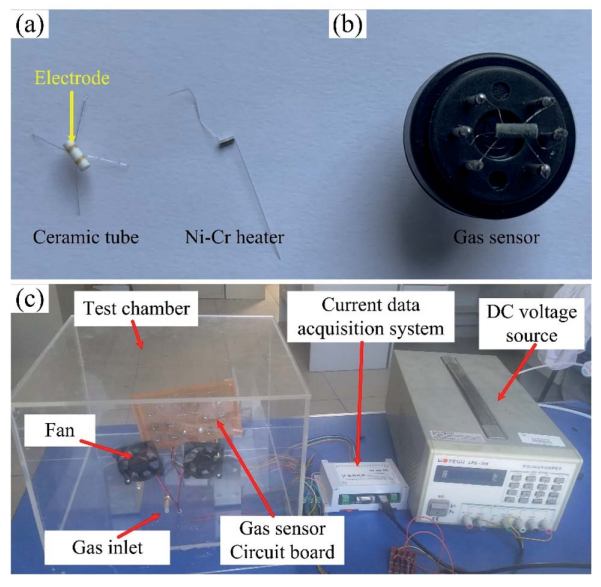

图1.(a)陶瓷管和Ni-Cr合金加热器,(b)传感器和(c)气敏测试系统的照片。

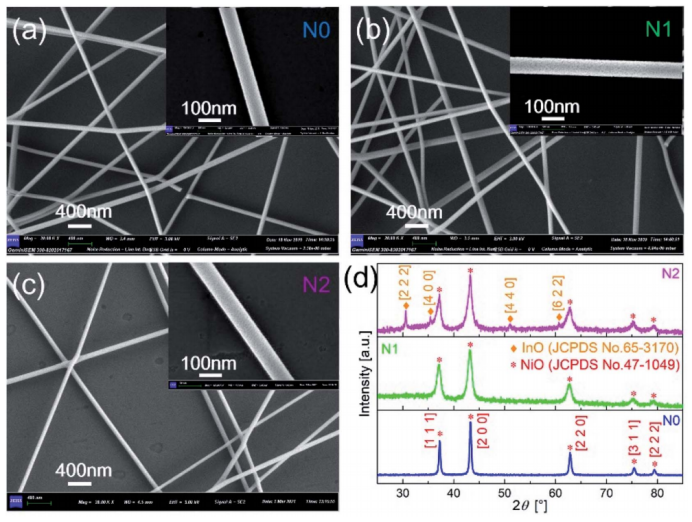

图2.烧结后(a)N0,(b)N1和(c)N2样品的SEM图像。(d)N0、N1和N2样品的XRD图谱。

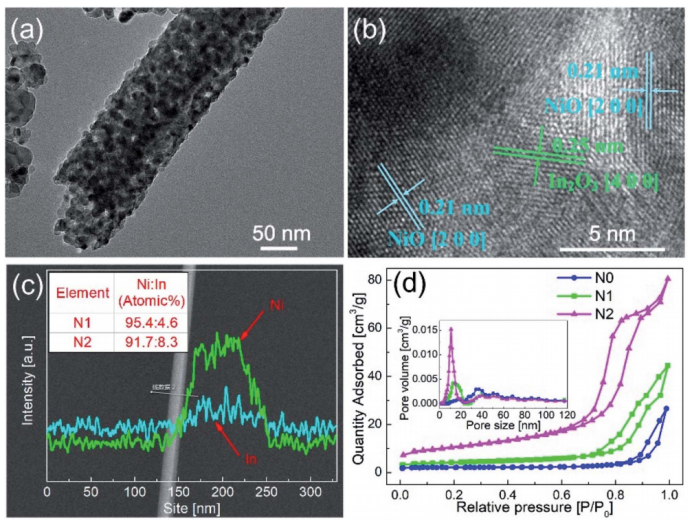

图3.(a和b)烧结后N1样品的TEM图像。(c)In2O3-NiO纳米纤维的EDS图谱。(d)N0、N1和N2样品的N2吸附-解吸等温线和BET孔径分布曲线。

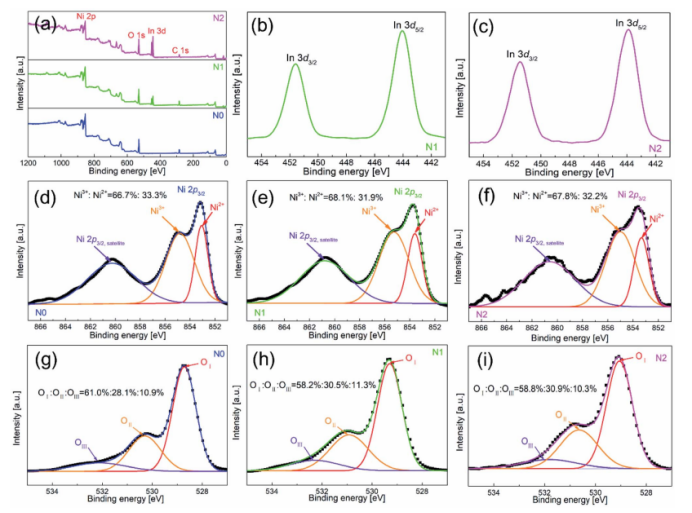

图4.(a)N0、N1和N2样品的XPS全扫描光谱,以及(d和g)N0,(b,e和h)N1和(c,f和i)N2样品的高分辨率光谱。

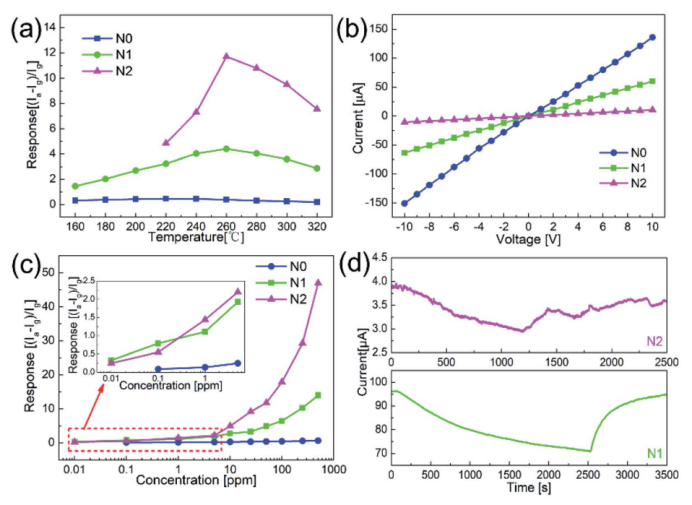

图5.(a)在不同温度下,N0、N1和N2样品对50ppm丙酮的响应。(b)大气环境中N0、N1和N2样品的I-V曲线,(c)N0、N1和N2样品对不同浓度丙酮的响应,以及(d)N1和N2样品对10ppb丙酮的响应。(N2:260℃;N1:260℃;N0:220℃)。

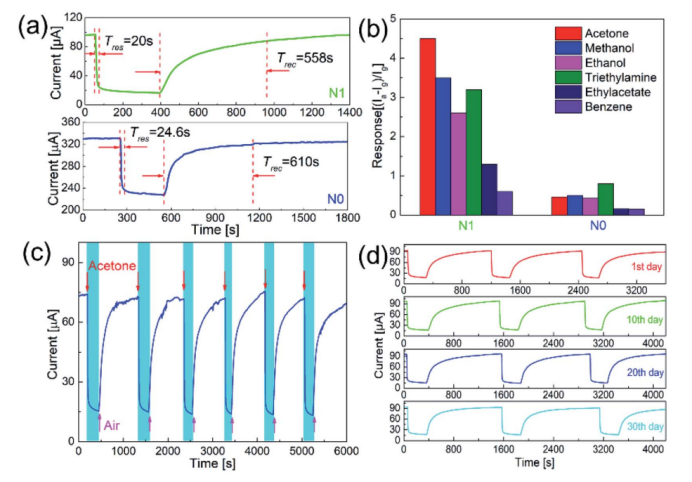

图6.(a)N0和N1样品对50ppm丙酮的响应曲线,(b)N0和N1样品对50ppm不同气体的响应,以及(c和d)N1样品对50ppm丙酮的循环气敏测试(N1:260℃;N0:220℃)。

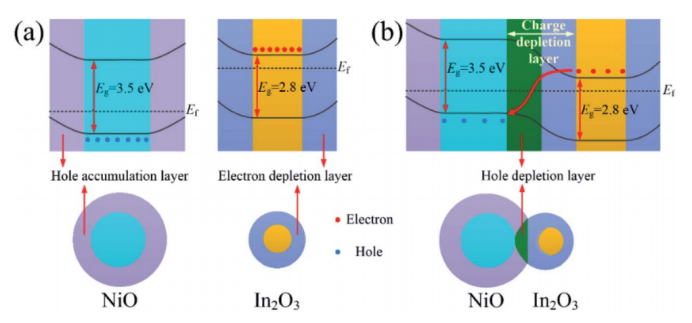

图7.(a)NiO和In2O3以及(b)In2O3-NiO在空气中的能带结构。
