DOI: 10.3390/polym13060913

基于纳米纤维-聚合物支架的伤口敷料是预防伤口感染和加快伤口愈合的最佳方法之一，其具有良好的抗菌性能和适宜的皮肤再生能力。本文采用静电纺丝法合成了具有不同还原氧化石墨烯含量（0、0.5、1和2wt％）的聚乙烯吡咯烷酮-丙烯酸水凝胶（PVPA）-蛋壳膜（ESM）-还原氧化石墨烯（rGO）纳米片纳米复合敷料。所制备的纳米纤维表面光滑，随着rGO含量的增加，其纤维直径减小。结果表明，rGO对不透水性有着重要作用。当rGO浓度从0.5wt％增加到2wt％时，接触角值持续增大。与PVPA-ESM相比，PVPA-ESM/1wt％rGO的机械强度和应变分别提高了28％和23％。当加入1wt％rGO时，420分钟后PVPA-ESM的溶胀率从875％提高到1235％，而当rGO的质量分数为2％时复合材料的降解率提高。体外细胞培养研究表明，与不含rGO纳米片的伤口敷料相比，rGO含量为0.5-1wt％的PVPA-ESM伤口敷料可增强PC12细胞的活性。总体而言，rGO负载PVPA-ESM纳米纤维伤口敷料是皮肤再生应用中的一种潜在候选材料。

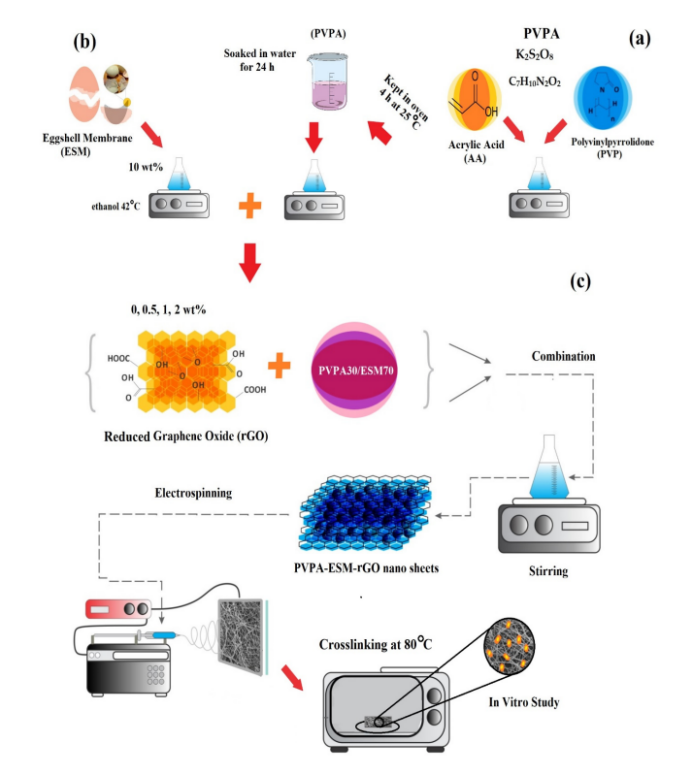

图1.（a）PVP/丙烯酸基水凝胶，（b）蛋壳膜溶液和（c）经rGO纳米片修饰的电纺PVPA-ESM纤维的制备过程示意图。

图2.（a，b）蛋壳膜（ESM）的SEM图像，（c）FTIR光谱，（d）XRD图，（e）rGO的XRD图，以及（f）FE-SEM图。

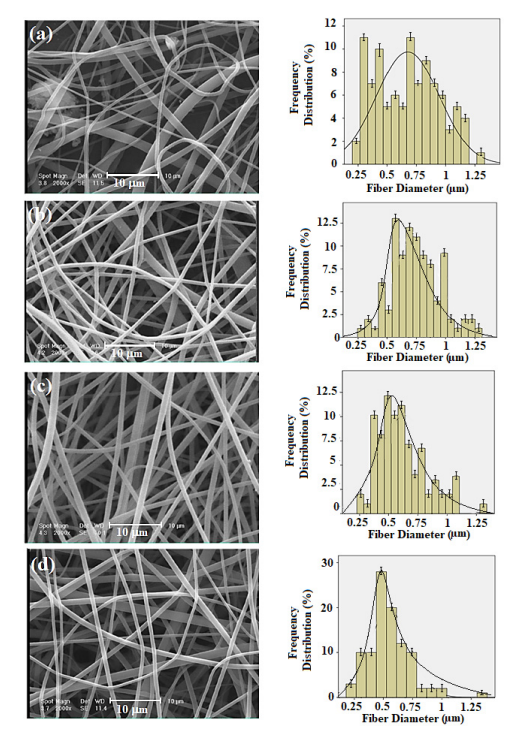

图3.（a）PVPA-ESM，（b）PVPA-ESM/0.5wt％rGO，（c）PVPA-ESM/1wt％rGO和（d）PVPA-ESM/2wt％rGO纤维的SEM图像和纤维直径分布。

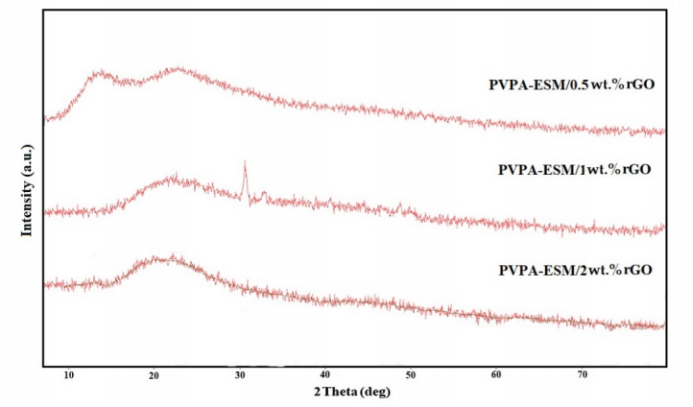

图4.电纺PVPA-ESM/xwt％rGO纳米纤维的x射线衍射图（x=0.5、1和2wt％）。

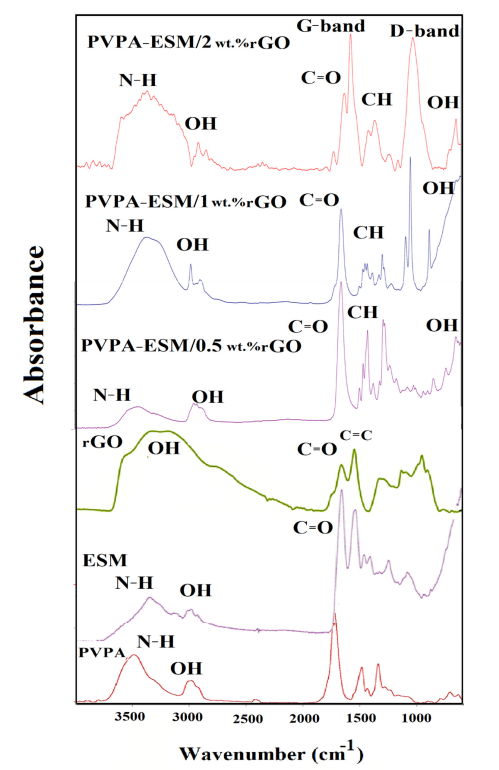

图5.PVPA、ESM、rGO和具有不同rGO浓度（x=0、0.5、1和2wt％）的PVPA-ESM/xwt％rGO纳米纤维的FTIR光谱。

图6.（a）具有不同rGO浓度（x=0、0.5、1和2wt％）的PVPA-ESM/xwt％rGO纳米纤维的拉伸强度和（b）断裂应变（p*<0.05）。

图7.具有不同rGO浓度（x=0、0.5、1和2wt％）的电纺PVPA-ESM/xwt％rGO纳米纤维的接触角测量值。

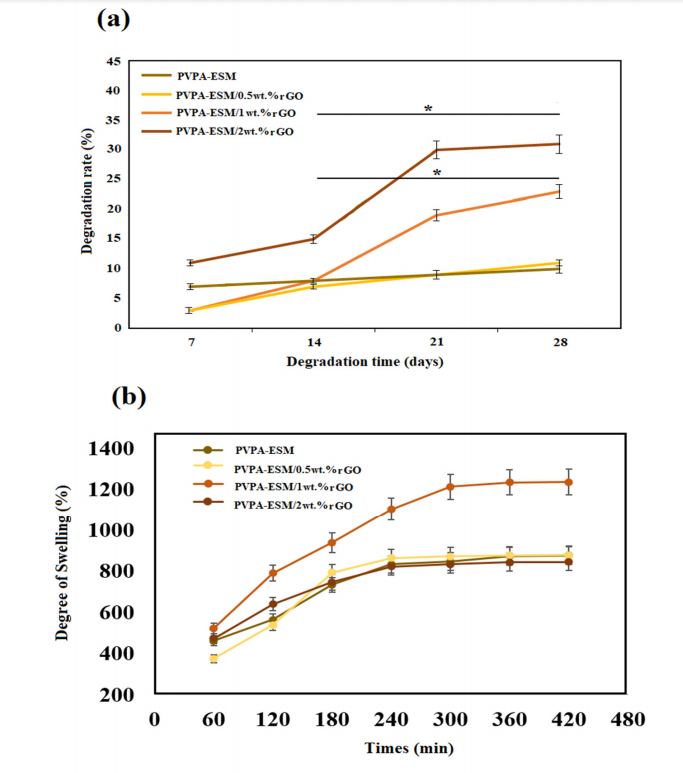

图8.（a）电纺PVPA-ESM和具有不同rGO纳米片含量（x=0、0.5、1和2wt％）的PVPA-ESM/xwt％rGO纳米纤维的降解率和溶胀度与浸泡时间的函数关系（p*<0.05）。

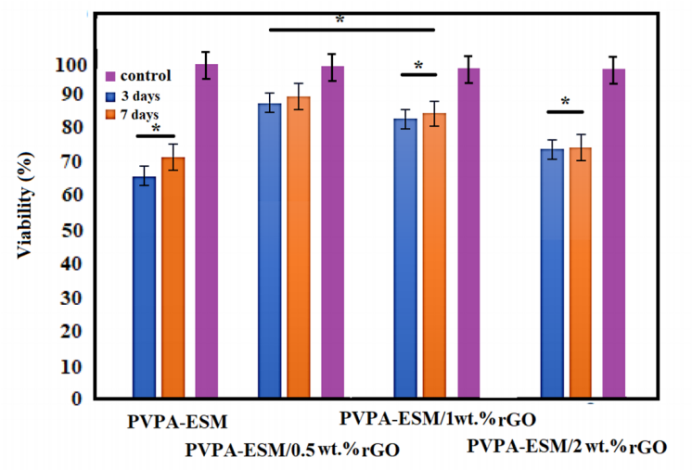

图9.具有不同rGO浓度（x=0、0.5、1和2wt％）的PVPA-ESM/xwt％rGO纳米纤维的细胞活性（*p>0.05表示不同样品之间无显著差异）。
