DOI: 10.1021/acs.estlett.1c00128

^{全氟烷基物质和多氟烷基物质（PFASs）由于其毒性和在水生环境中的广泛存在而备受关注。这项研究报告了一种高度多孔的胺官能化膜，用于从污水中快速捕获GenX和其他阴离子PFASs（例如，全氟辛烷磺酸盐（PFOS）和全氟辛酸（PFOA）），其能耗几乎为零。以交联聚乙烯醇为粘合剂，通过静电纺丝制备的聚二烯丙基二甲基氯化铵膜具有约2700 L m-2 h-1 kPa-1的高透水性。这种高渗透性使得重力驱动的污水快速过滤仅需5cm的水头，相应的能耗仅为2.7×10-4 kWh/m3。同时，该膜表现出对GenX（>97％）、PFOS（>99％）和PFOA（>99％）的高效捕获，对GenX的捕获能力高达1.2×106μg/m2。用小体积的NaCl/甲醇溶液回收并浓缩所捕获的GenX，同时使膜再生以供再次使用。经过12个循环的捕获-回收试验，膜的GenX回收率高达94％，体积浓度系数为40。综上所述，该研究为有效捕获和回收GenX提供了一种有前途的策略。}

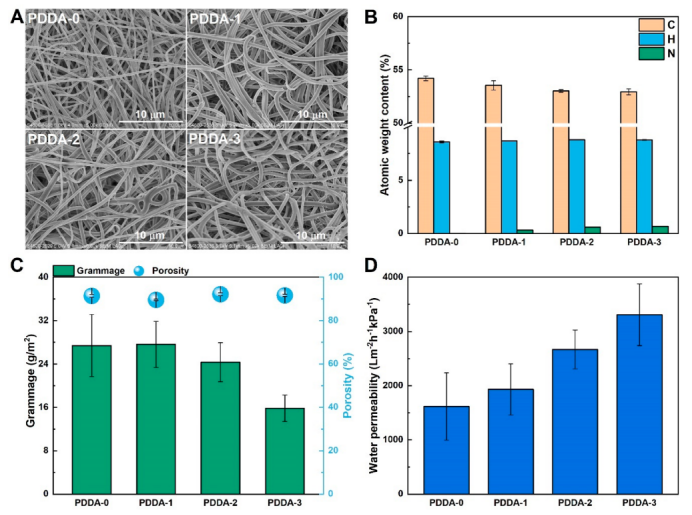

图1.（A）膜形态的SEM显微照片。（B）C、H和N的元素组成。（C）克重（即每单位膜面积的质量）和孔隙率。（D）各种PDDA膜的透水性。误差线代表从至少三个独立样品中获得的标准偏差。

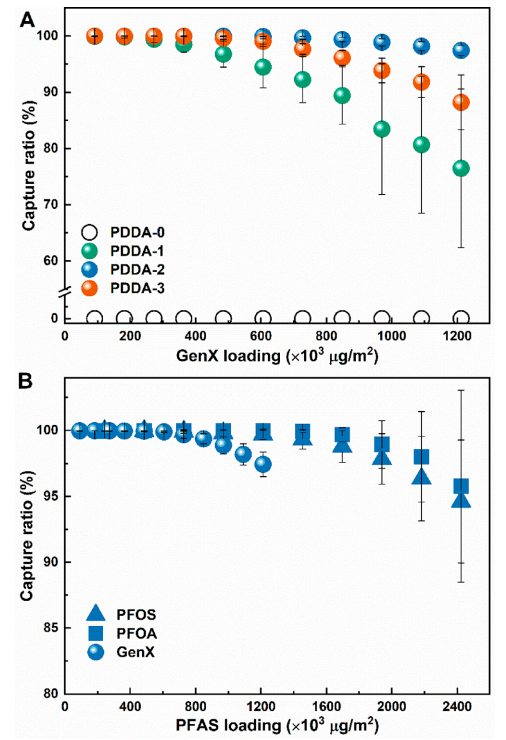

^{图2.（A）各种PDDA膜的GenX捕获率与GenX负载的函数关系，以及（B）PDDA-2膜的PFOS、PFOA和GenX捕获率。实验条件：含200μg/L GenX的2L进料溶液，有效膜过滤面积为3.3cm2，水头为5.0cm。为了捕获PFOA和PFOS，进料溶液的体积为4L，而其他实验条件相同。误差棒代表从至少三个独立样品中获得的标准偏差。}

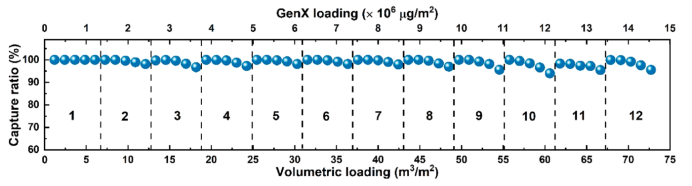

^{图3.在12个捕获-回收循环中，PDDA-2膜对GenX的捕获率。实验条件：含200μg/L GenX的2L进料溶液，有效膜过滤面积为3.3cm2，水头为5.0cm。在每个过滤循环结束时，将体积比为30:70的50mL 10g/L NaCl和甲醇的混合物添加到池中，以回收捕获的GenX并再生膜。随后，将50mL的去离子水添加到该池中，以冲洗膜，从而进行下一个过滤循环，共进行了十二个循环的过滤试验。}

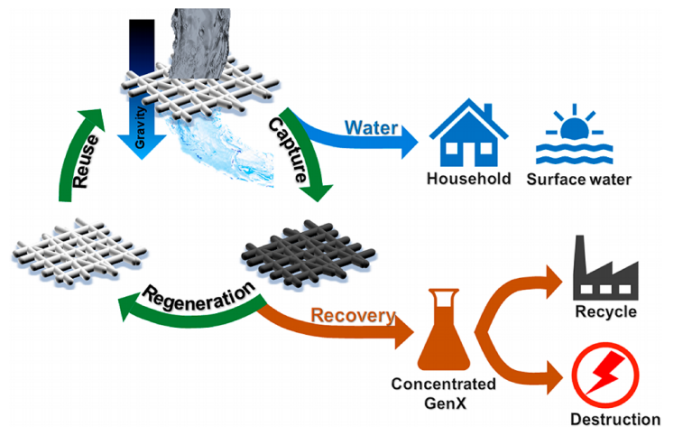

图4.用于持续捕获和处理GenX的重力驱动膜过滤技术的图示。
