DOI: 10.1016/j.jcis.2021.02.099

具有良好力学和结构性能、药物控释性能、生物相容性和生物降解性的支架材料是组织工程的重要宗旨。本研究通过乳液静电纺丝制备了以聚ε-己内酯（PCL）为壳，丝素蛋白重链（H-丝素）为核的功能性核-壳纳米纤维。透射电镜证实成功制备出具有核-壳结构的纳米纤维。通过多种表征方法对所构建的纳米纤维材料进行了表征。结果表明，乙醇处理可诱导复合纳米纤维中丝素重链β-片层的形成，从而提高PCL/丝素重链纳米纤维支架的力学性能。此外，研究者还评估了PCL/丝素重链纳米纤维膜作为生物支架的潜力。结果表明，随着丝素重链含量的增加，PCL/丝素重链纳米纤维支架更有利于细胞粘附和增殖。最后，体外药物释放实验表明，PCL/丝素重链核-壳纳米纤维能够有效减少药物分子的前期爆发，并且显示出持续的药物释放特性。本研究构建的PCL/丝素重链纳米纤维支架具有良好的力学性能和生物相容性，在生物医学应用（如药物载体、组织工程和伤口敷料等）中显示出良好的发展潜力。

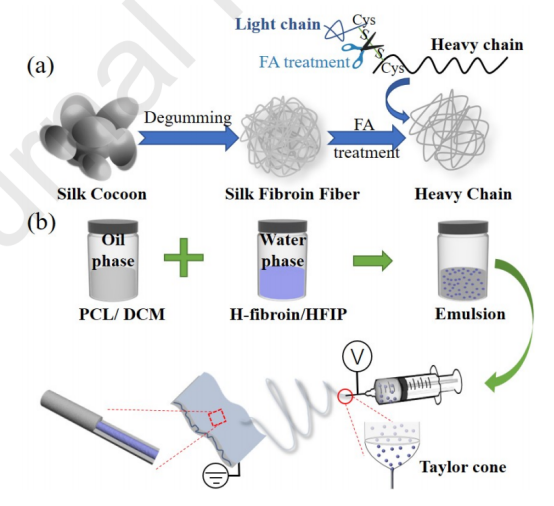

图1.（a）分离丝素重链和丝素轻链的方案，以及（b）电纺PCL/丝素重链核-壳纳米纤维的制备方案

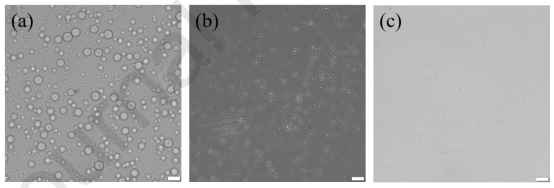

图2.PCL/SF乳液的显微图像。VPCL:VSF为（a）75:25，（b）50:50和（c）25:75，比例尺：50µm

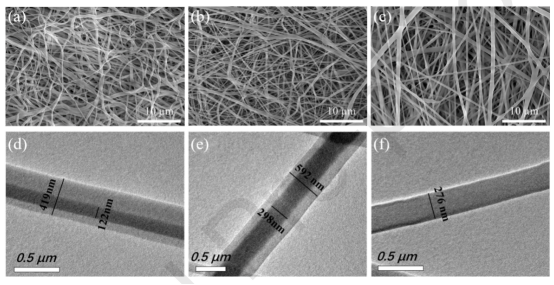

图3.静电纺丝PCL/SF纳米纤维的SEM图像和TEM。（a）PCL，（b）VPCL:VSF=75:25，（c）VPCL:VSF=50:50，（d）VPCL:VSF=75:25，（e）VPCL:VSF=50:50和（f）VPCL:VSF=25:75

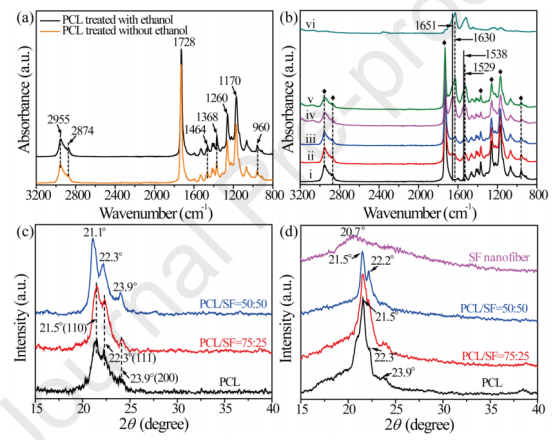

图4.乙醇处理前后PCL/SF纳米纤维的FTIR光谱：（a）纯PCL，（b）乙醇处理之前：ii）PCL/SF=75:25，iv）PCL/SF=50:50以及之后：i）PCL，iii）PCL/SF=75:25，v）PCL/SF=50:50，vi）SF纳米纤维。乙醇处理之前（a）和之后（b）PCL/SF纳米纤维支架的XRD

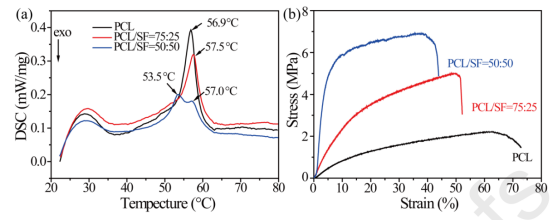

图5.乙醇处理后PCL和PCL/SF纳米纤维支架的（a）DSC曲线和（b）应力-应变曲线

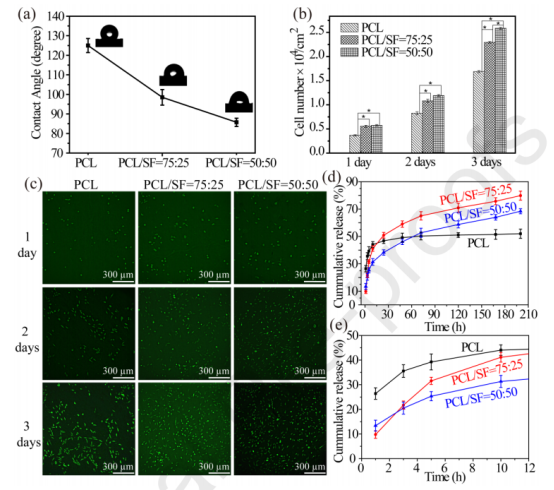

图6.（a）PCL/SF纳米纤维表面的水接触角，（b）细胞数×104/cm2（n=3，*P<0.05），（c）荧光显微镜显示培养1至3天后，L929细胞在不同PCL/SF纳米纤维膜表面的粘附情况。（d）载药PCL和PCL/SF纳米纤维支架的累积药物释放，（e）图像显示最初10小时释放曲线的放大图
