DOI: 10.3390/molecules26051353
本研究制备了多壁碳纳米管(MWCNT)和具有甲氧基羰基侧基的线性梯形聚倍半硅氧烷(LPSQ-COOMe)修饰聚(L-丙交酯)(PLLA)电纺非织造布。在静电纺丝之前将MWCNT和LPSQ-COOMe添加到聚合物溶液中。其次,通过静电纺丝制备表面接枝MWCNT的PLLA非织造布。所有经修饰的非织造布均显示出比纯PLA非织造布更高的拉伸强度。向PLLA中添加10wt%LPSQ-COOMe和0.1wt%MWCNT使非织造布的拉伸强度提高了2.4倍,最大应力下的伸长率也得到了改善。

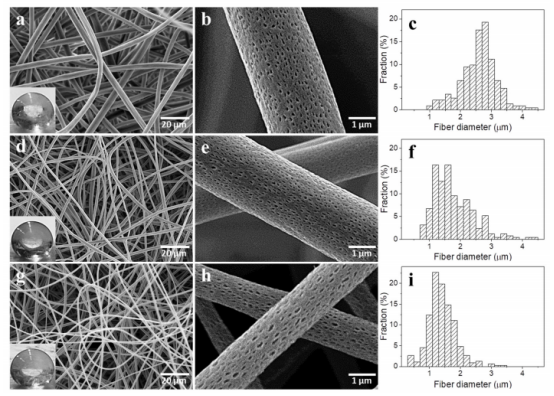

图1.非织造布的SEM显微照片:PLLA(a,b),PL-CNT(d,e),PL-g-CNT(g,h)和纤维直径分布:PLLA(c),PL-CNT(f),PL-g-CNT(i)。无纺布表面上的水滴如插图所示。

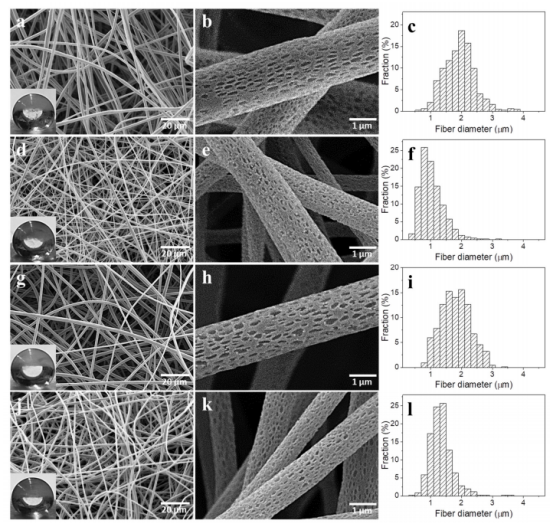

图2.非织造布的SEM显微照片:PL-LPSQ5(a,b),PL-LPSQ5-CNT(d,e),PL-LPSQ10(g,h),PL-LPSQ10-CNT(j,k)和纤维直径分布:PL-LPSQ5(c),PL-LPSQ5-CNT(f),PL-LPSQ10(i),PL-LPSQ10-CNT(l)。无纺布表面上的水滴如插图所示。

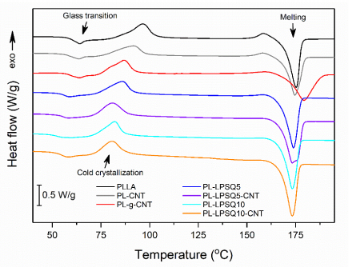

图3.PLLA基非织造布的DSC热分析图。

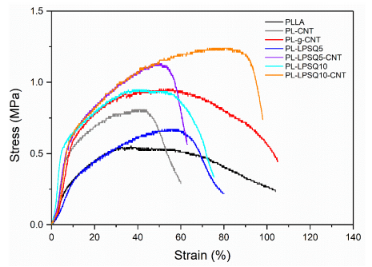

图4.PLLA基非织造布的应力-应变相关性。

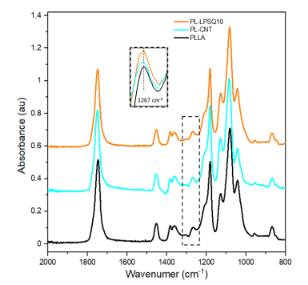

图5.2000-800cm-1范围内PLLA基非织造布的FTIR光谱。
