DOI: 10.3390/mi12030252
在这项工作中,采用静电纺丝(ES)和静电喷雾沉积(ESD)复合工艺研制了一种新型柔性电阻型MXene/热塑性聚氨酯(TPU)应变传感器。与其它沉积工艺相比,由ESD制备的传感层对ES TPU纳米纤维膜的附着力更好,并且在拉伸过程中不易破裂,从而大大提高了应变传感器的工作范围。此外,在传感层表面进行ES,可以很容易地构建出三明治结构。这有助于使拉伸过程中的应力分布更加均匀,并进一步增加应变传感范围。将ESD-ES应变传感器安装在皮肤上,以监测人体的各种运动。结果表明,该ESD-ES应变传感器在智能穿戴设备中具有广阔的应用前景。

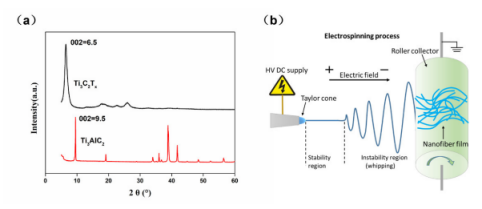

图1.(a)Ti3C2Tx和Ti3AlC2的XRD图,(b)静电纺丝示意图。
图2.(a)静电喷涂沉积示意图,(b)带电气溶胶生成和沉积过程的示意图。

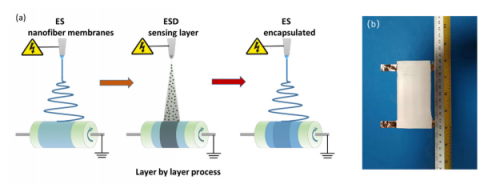

图3.(a)应变传感器的制备过程示意图,(b)ESD-ES应变传感器的照片。

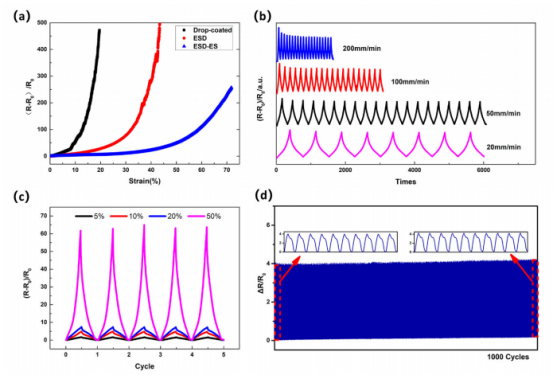

图4.(a)应变传感器的基本特性。相对电阻变化与外加应变的关系。滴涂代表带有滴涂传感层的传感器的特性,ESD表示带有ESD传感层但不具有静电纺丝封装夹心结构的传感器的特性。ESD-ES代表具有静电纺丝封装夹层结构和ESD传感层的传感器的特性。(b)在不同应变率下,ESD-ES传感器在应变为30%时的相对电阻变化,(c)当应变率为10mm/min时,ESD-ES传感器在不同循环应变下的相对电阻变化,(d)ESD-ES传感器在1000次循环拉伸载荷下的性能。
图5.滴涂传感层在初始状态(a),拉伸50%状态(b)以及拉伸后(c)的光学图像。ESD传感层在初始状态(d)和拉伸50%状态(e)以及拉伸后(f)的光学图像。比例尺为200μm。
图6.滴涂传感层在初始状态(a)和拉伸后(d)的SEM图像。ESD传感层在初始状态(b,c)和拉伸后(e,f)的SEM图像。

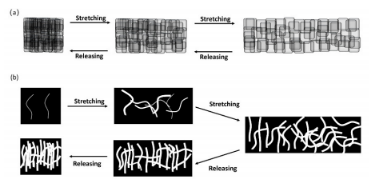

图7.ESD传感层(a)和滴涂层(b)的传感机制示意图。

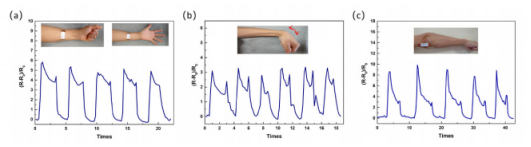

图8.使用ESD-ES应变传感器监测人体运动。对握拳(a),手腕弯曲(b)和肘部弯曲(c)运动的响应。
