DOI: 10.1021/acs.jpclett.1c00030
In2O3纳米纤维通常具有较高的截止电流,因此其导通/截止电流比较低,负阈值电压(Vth)较大。此外,对于Zn掺杂二元阳离子In2O3纳米纤维,当在高温下进行退火时,Zn元素的严重热扩散会导致其电性能下降。在此,研究者采用静电纺丝技术制备了具有可控Vth和化学计量的三元阳离子IAZO纳米纤维。IAZO纳米纤维中Al元素的存在使其微观结构在高退火温度下具有更好的均匀性、更低的表面缺陷和更好的金属-氧化物-金属晶格。本研究所制备的Al掺杂三元阳离子IAZO器件的导通/截止电流比提高至107,电子迁移率高达约10 cm2 V-1 s-1。此外,对于以高k AlOx作为介电层的低压运行FETs而言,其电子迁移率可提高到30 cm2 V-1 s-1,这对高性能透明电子设备具有重要意义。

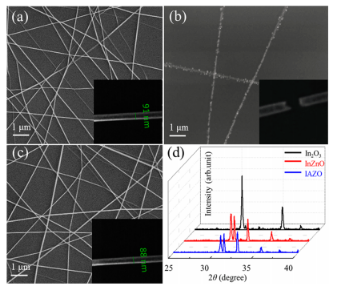

图1.在600℃下退火的(a)In2O3,(b)InZnO和(c)IAZO-1.1纳米纤维的SEM图像。插图显示了单根纳米纤维在SEM图像中的对应缩放。(注:In:Al:Zn摩尔比=1:0.7%:8%,1:1.1%:8%,1:1.5%:8%,1:1.9%:8%的Al掺杂InZnO溶液分别标记为IAZO-0.7,IAZO-1.1,IAZO-1.5和IAZO-1.9。)(d)在600℃下制备的In2O3、InZnO和IAZO纳米纤维的空间XRD图谱。

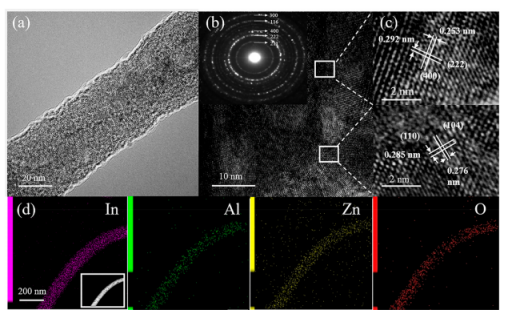

图2.(a)单根IAZO-1.1纳米纤维的TEM图像。(b)IAZO-1.1纳米纤维的HRTEM图像和相应的选定区域电子衍射。(c)在(b)中用白框标记区域的HRTEM图像。(d)相应的EDS元素映射。插图显示了纳米纤维的整个映射图像。

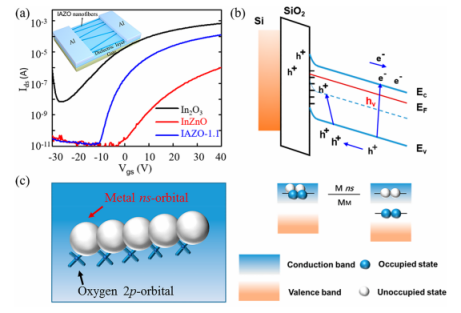

图3.(a)In2O3、InZnO和IAZO FETs在Vds=30V时的传输曲线,插图显示了FET的示意图。(b)载流传输的示意图。(c)电荷传输路径的轨道轮廓示意图。

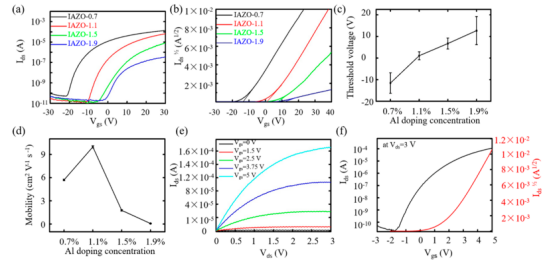

图4.(a)IAZO FETs在Vds=30V时的传输曲线,Al含量分别为0.7%,1.1%,1.5%和1.9%。(b)从传输曲线得出的相应Vth。(c)阈值电压取决于Al掺杂浓度。(d)电子迁移率取决于Al掺杂浓度。(e)以AlOx作为介电层的IAZO-1.1纳米纤维FET的输出特性。(f)Vds=3V时的相应传输曲线。
