DOI:10.1088/1742-6596/1759/1/012031
本文采用静电纺丝技术制备了聚乳酸(PLA)/纤维素纳米晶(CNC)复合纤维膜。通过改变CNC负载水平,将所制备纤维膜的微观结构全部从光滑表面转变为纳米多孔表面。表征了CNC含量对PLA/CNC复合纳米纤维膜的形貌、热力学性能和细胞毒性的影响。结果表明,水分子可以增强PLA与CNC之间的氢键网络。当纤维素纳米晶体含量小于10%时,复合膜具有良好的动态力学性能,且无明显的细胞毒性作用。

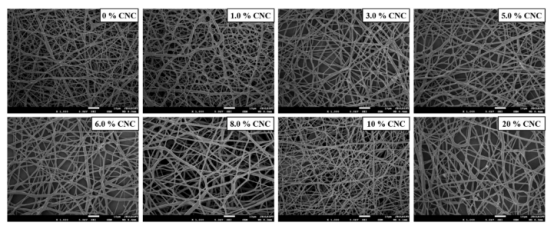

图1.PLA/CNC复合膜的SEM图像

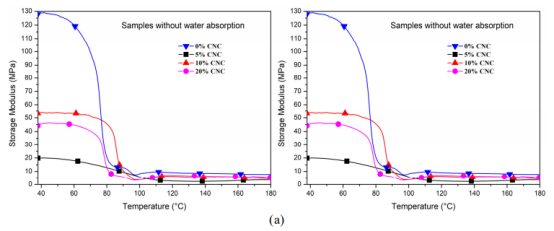

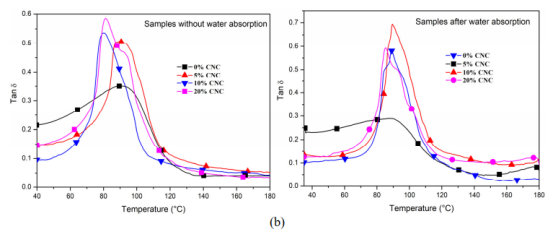

图2.PLA/CNC复合膜的(a)储能模量和(b)tanδ的温度依赖性

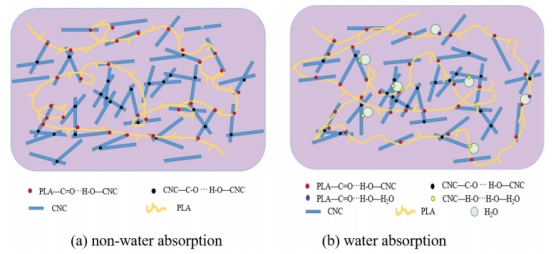

图3.聚乳酸/CNC之间的氢键示意图
