DOI 10.1007/s12221-020-0031-5

抗菌产品在全球范围内受到越来越多的关注。本文研究了一种新型经济高效的抗菌产品，采用静电纺丝法合成了大蒜酸浸渍超细尼龙6（NY-6 NFS）纳米纤维。通过电子显微镜（SEM）对浸渍纳米纤维垫的形态进行表征。采用傅里叶变换红外光谱（FTIR）分析了NY-6纳米纤维垫与大蒜酸的化学相互作用。通过圆盘扩散法就大蒜酸样品G-1、G-2和G-3对大肠杆菌和金黄色葡萄球菌的抗菌活性进行评估。结果表明，大蒜酸对抗菌活性起着至关重要的作用。经大蒜酸浸渍的纳米纤维垫具有出色的抗菌活性，对大肠杆菌和金黄色葡萄球菌的抑菌效果大于99％。点滴法检测结果显示，大蒜酸浸渍NY-6 NFS样品具有良好的疏水性能，经TGA分析表明，大蒜酸浸渍NY-6 NFS样品具有优异的热降解率。根据ASTM D-638标准，NY-6 NFS显示出良好的机械强度。上述研究结果表明，大蒜酸浸渍NY-6 NFS是一种很有前途的抗菌产品，可用作抗菌伤口敷料。

图1.（A）纯NY-6 NFS的SEM图像和直方图，（B）G-1 NY-6 NFS的SEM图像和直方图，（C）G-2 NY-6 NFS的SEM图像和直方图，（D）G-3 NY-6 NFS的SEM图像和直方图。

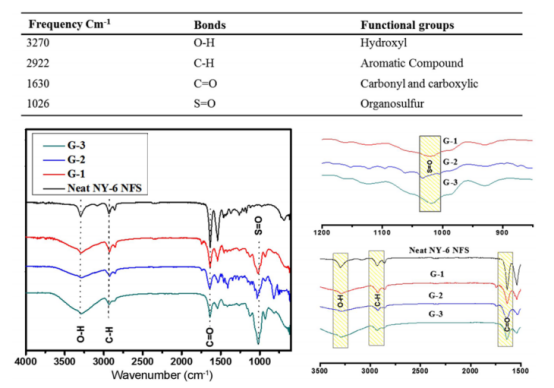

图2.纯NY-6 NFS以及大蒜酸浸渍NY-6 NFS G-1、G-2和G-3膜的FTIR结果。

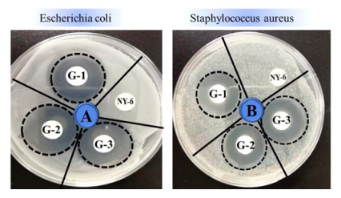

图3.纯NY-6 NFS以及大蒜酸浸渍NY-6 NFS G-1（一天）、G-2（两天）和G-3（三天）膜对大肠杆菌和金黄色葡萄球菌的抗菌活性。

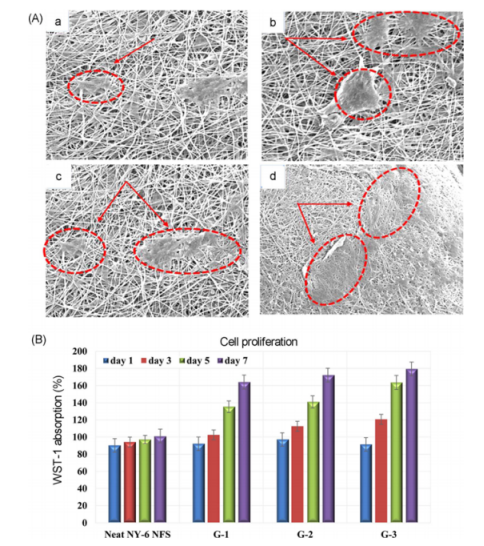

图4.（A）（a）纯NY-6 NFS以及（b）大蒜酸浸渍NY-6 NFS G-1（一天）、（c）G-2（两天）和（d）G-3（三天）膜的细胞增殖，（B）纯NY-6 NFS以及大蒜酸浸渍NY-6 NFS G-1（一天）、G-2（两天）和G-3（三天）膜的细胞活性直方图。

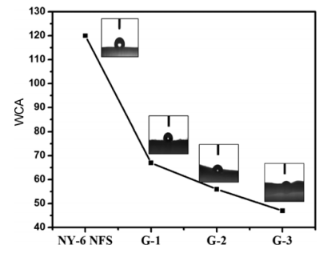

图5.纯NY-6 NFS和大蒜酸浸渍NY-6 NFS G-1、G-2和G-3膜的水接触角。

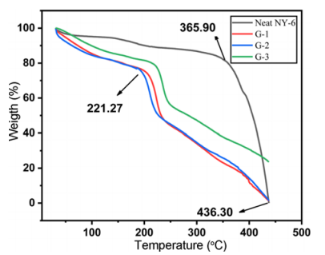

图6.纯NY-6 NFS以及大蒜酸浸渍NY-6 NFS G-1、G-2和G-3膜的热重量分析。

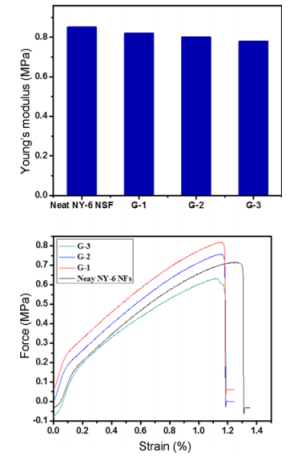

图7.纯NY-6 NFS以及大蒜酸浸渍NY-6 NFS G-1、G-2和G-3膜的拉伸强度和应力-应变曲线。
