DOI: 10.1016/j.solener.2020.11.064

在本研究中，采用静电纺丝和简单的水热法合成了一种新型对电极材料钼酸铋/碳纳米纤维（Bi2MoO6/CNFs）复合材料，并将其进一步用于以钛（Ti）网为基底的染料敏化太阳能电池（DSSCs），该电极材料显示出较强的稳定性和可持续利用性。钛网的引入和Bi2MoO6/CNFs材料的高催化活性提供了较低的传输阻力和大量的活性位点，这有利于电子转移以及将I3-还原为I-。一系列电化学测量表明，用Bi2MoO6/CNFs钛网对电极组装的DSSCs器件具有9.02％的出色功率转换效率（PCE），高于基准铂（Pt）CE（7.47％）和纯CNFs CE（7.48％），此外还显示出优异的电化学性能。有趣的是，CNFs CE与Pt CE表现出相似的PCE，这主要是由于采用了Ti网基底。综上所述，Bi2MoO6/CNFs钛网对电极是DSSCs的一种低成本且高效的可置换对电极。

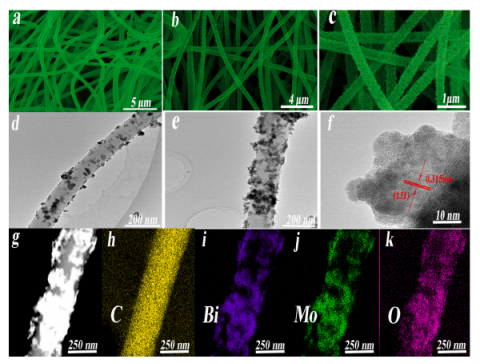

图1.（a）纯CNFs和（b-c）Bi2MoO6/CNFs的SEM图像，（d-f）Bi2MoO6/CNFs的TEM图像，（g-k）Bi2MoO6/CNFs的元素映射图像。

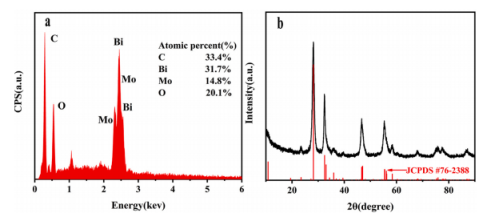

图2.Bi2MoO6/CNFs的EDS光谱（a）和XRD衍射图（b）。

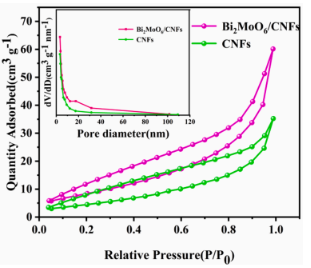

图3.Bi2MoO6/CNFs和纯CNFs的N2吸附-解附等温线和BJH孔径分布曲线。

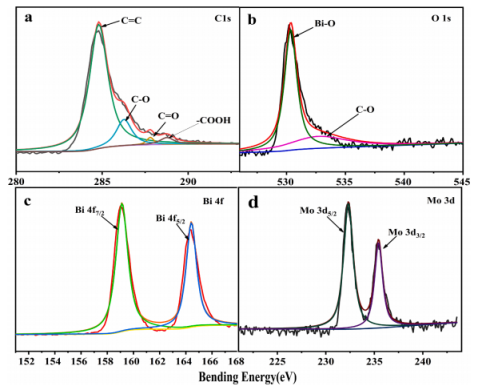

图4.Bi2MoO6/CNFs的XPS高分辨率光谱：（a）C 1s，（b）O 1s，（c）Bi 4f，（d）Mo 3d。

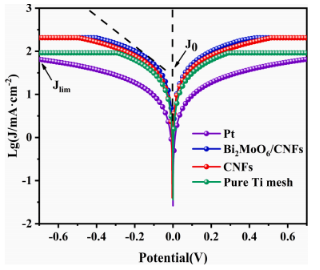

图5.Bi2MoO6/CNFs、Pt、CNFs和纯Ti网格的Tafel图。

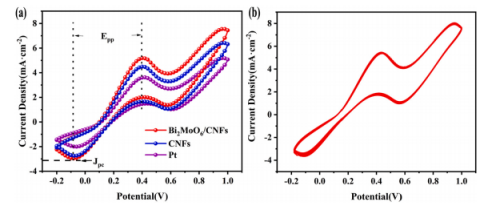

图6.Bi2MoO6/CNFs、Pt和CNFs电极的CV曲线（a）；Bi2MoO6/CNFs电极在200个循环期间的CV曲线（b）。

图7.不同虚拟单元的奈奎斯特图。

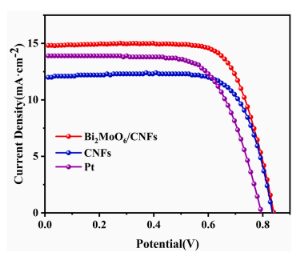

图8.用不同CE制备的DSSCs的J-V曲线。
