DOI: 10.1016/j.mseb.2020.115012
核/壳结构同轴电纺纳米纤维是最有前途的纳米结构之一,在自愈合、伤口敷料/愈合、药物和基因传递以及组织工程等领域有着广泛的应用。核/壳结构纳米纤维通常由同轴静电纺丝法制备而成。在这项研究中,采用双注射器技术进行同轴静电纺丝,探究了PVA/黑种草籽油溶液的工艺参数对核/壳纳米纤维形态的影响。结果表明,流速、电压差和溶液浓度等工艺参数对核/壳纳米纤维的形貌有显著影响。利用SEM-扫描电子显微镜技术对纳米纤维的形态进行了表征。

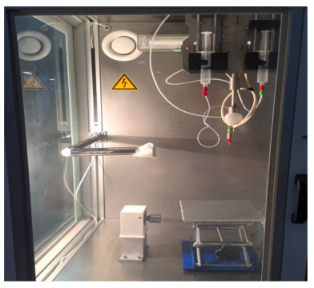

图1.带有双注射器和针的同轴静电纺丝仪。

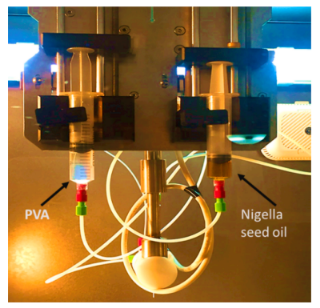

图2.装有PVA(左)和黑种草籽油(右)的注射器,中间有一根共用的针。

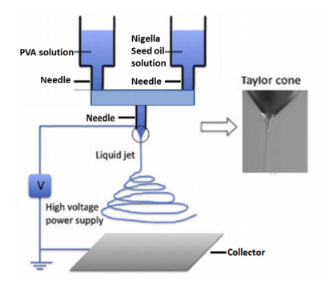

图3.同轴静电纺丝示意图。

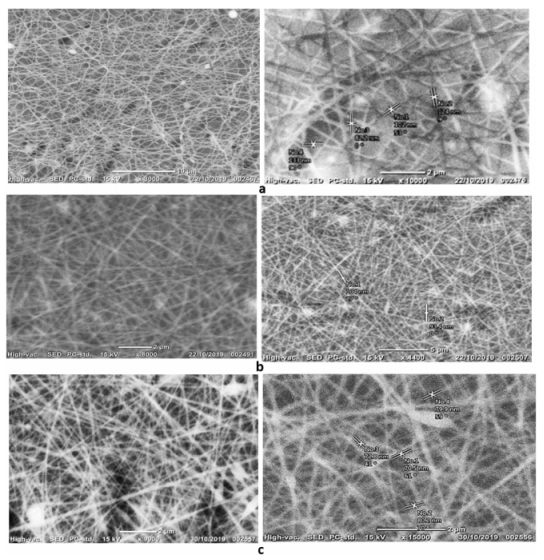

图4.a)18%PVA和黑种草籽油(纺丝距离为20cm),b)18%PVA和黑种草籽油(纺丝距离为20cm);c)20%PVA和黑种草籽油(纺丝距离为20cm)电纺纳米纤维的SEM显微照片。

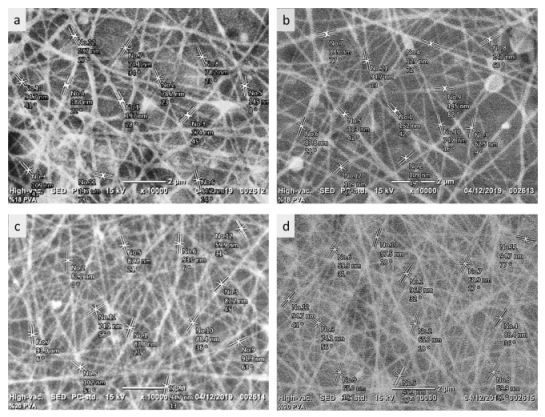

图5.使用SEM定标器测量平均直径以及纳米纤维的形态特征:(a)125.5±39.09nm;(b)127.2±29.6nm;(c)86.8±7.4nm;(d)75.9±15nm。

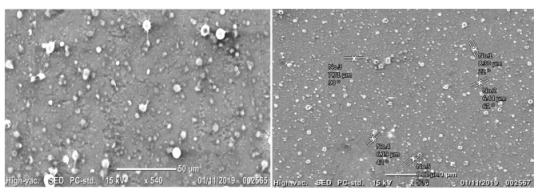

图6.静电纺丝22%PVA和黑种草籽油形成液滴(纺丝距离为20cm)的SEM显微照片。
