DOI:10.1016/j.ijhydene.2020.11.216
本文报告了由La0.6Sr0.4Co0.2Fe0.8O3-δ(LSCF)和Ce0.9Gd0.1O1.95(GDC)纳米纤维混合物形成的复合正极的合成及电化学表征。使用配备有两个平行工作喷丝头的设备,通过同时对两种前驱体溶液进行静电纺丝制备了该电极。介绍并讨论了通过电化学阻抗谱(EIS)进行的电化学测试结果。研究表明,电化学反应发生在靠近电极/集电器界面的电极区域,随后氧离子沿着GDC纤维的离子传导路径流动。在650℃下,极化电阻Rp=5.6Ωcm-2,与其他IT-SOFC正极的文献值一致。

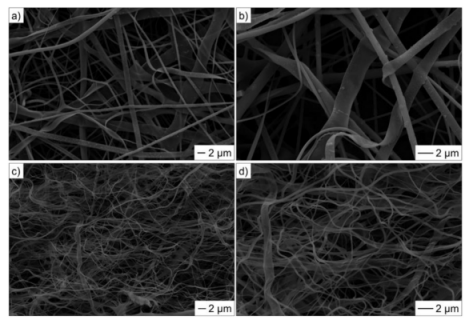

图1.LSCF/GDC共电纺纳米纤维的SEM照片:a)和b)电纺组织。c)和d)热处理后。

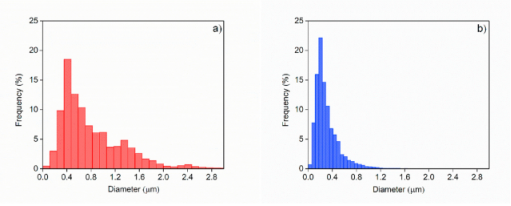

图2.LSCF/GDC纳米纤维在(a)热处理之前和(b)之后的ImageJ分析。
图3.热处理后LSCF/GDC共电纺丝组织的XRD(蓝色)。还报告了LSCF(红色)和GDC(黑色)参考图谱,并提供了晶面指数。(有关此图例中对颜色引用的解释,请参阅本文的Web版本。)

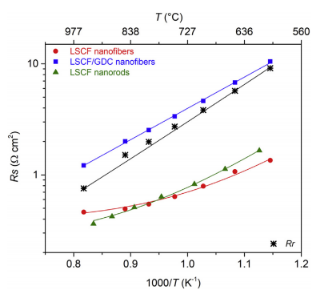

图4.彩色符号:串联电阻Rs,来自EIS实验数据的等效电路模型。黑色星号:Rr,以LSCF/GDC纳米纤维正极的Rs(蓝色正方形)减去LSCF纳米纤维正极的Rs(红色圆圈)获得。实线:最小二乘拟合。(有关此图例中对颜色引用的解释,请参阅本文的Web版本。)

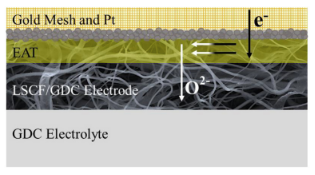

图5.LSCF/GDC共电纺纳米纤维电极的示意图。电化学活性厚度(EAT)是电极发生电荷转移反应的部分。

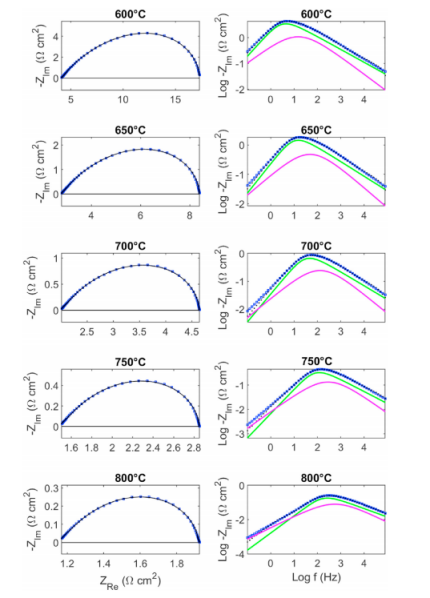

图6.在600℃至800℃的工作温度下的奈奎斯特(左)图和波特(右)图:实验数据(黑圈);通过Rs-RQ-G等效电路模型拟合(蓝色正方形);Gerischer贡献(绿线);和RQ贡献(洋红色线)。(有关此图例中对颜色引用的解释,请参阅本文的Web版本。)

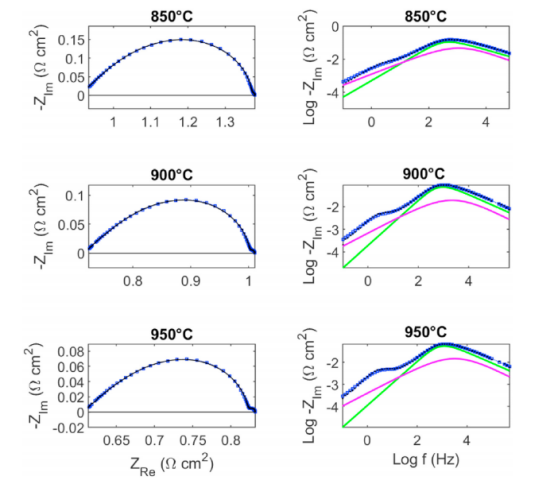

图7.在850℃至950℃的工作温度下的奈奎斯特(左)图和波特(右)图:实验数据(黑圈);通过Rs-RQ-G-FLW等效电路模型拟合(蓝色正方形);Gerischer贡献(绿线);和RQ贡献(洋红色线)。(有关此图例中对颜色引用的解释,请参阅本文的Web版本。)

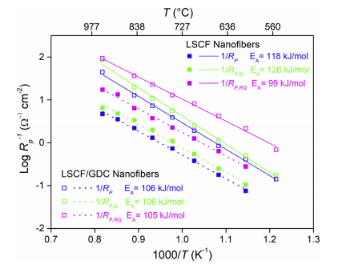

图8.1/Rp的Arrhenius曲线。实心符号表示LSCF/GDC纳米纤维电极,空心符号表示纯LSCF/纳米纤维电极。蓝色:1/Rp;绿色:Gerischer贡献1/Rp,G;洋红色:RQ贡献1/Rp,RQ。图中还显示了Arrhenius线拟合。(要解释此图例中对颜色的引用,请参阅本文的Web版本。)

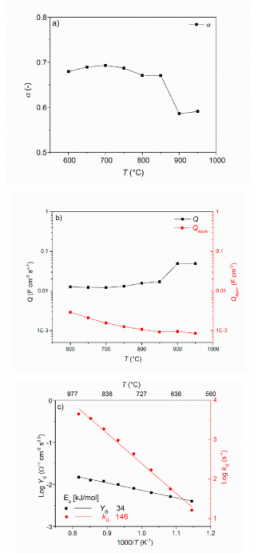

图9.用于拟合从LSCF/GDC纳米纤维电极获得的EIS实验数据的等效电路模型拟合参数:a)α,b)Q和Qequiv;c)YG和kG,以及Arrhenius线拟合。

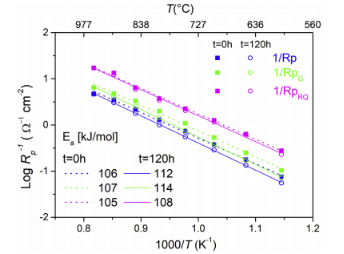

图10.在电化学测试的开始和结束时,LSCF/GDC纳米纤维电极的1/Rp的Arrhenius曲线。实心符号表示实验的开始,空心符号表示测试的结束。图中还显示了Arrhenius线拟合。

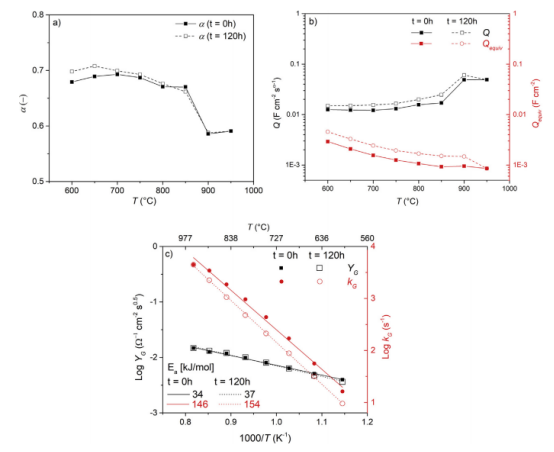

图11.用于拟合从LSCF/GDC纳米纤维电极获得的EIS实验数据的等效电路模型拟合参数。电化学测试开始和结束时的结果:a)α,b)Q和Qequiv;c)YG和kG,以及Arrhenius线拟合。
