DOI: 10.1002/app.50391
在这项工作中,通过同轴静电纺丝技术制备了一种具有热调节性能和优异力学性能的防水透气纳米纤维膜。纤维壳由聚偏氟乙烯(PVDF)和聚乙烯醇缩丁醛(PVB)组成,核层为十八烷。首先,通过优化其形态和孔结构来获得性能良好的防水透气膜。然后通过同轴静电纺丝将十八烷以纤芯的形式载入纤维中,尽管它使膜具有热调节功能,但缺点是牺牲了整体性能。将碳纳米管装入壳内并进行研究,最终得到一种综合性能最佳的膜,其静水压为59.2kPa,水蒸气透过率(WVTR)为7.846 kgm-2 d-1,潜热为50.1 J g-1,拉伸强度高达20.2MPa,本研究对多功能膜的合成具有一定的参考意义。

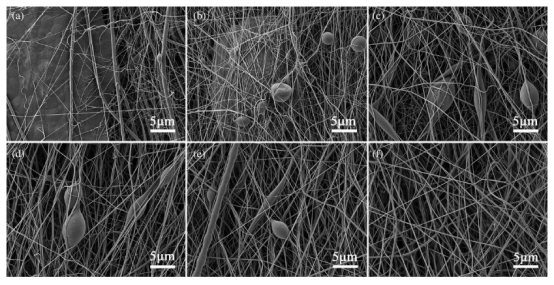

图1.在不同DMAC和丙酮质量比下,由23%聚合物制备的纤维膜的FE-SEM图像:(a)10/0,(b)9/1;(c)8/2;(d)7/3;(e)6/4;(f)5/5

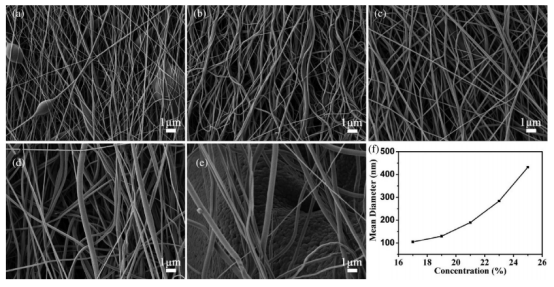

图2.由不同浓度的聚合物制成的纤维的FE-SEM图像:(a)17%;(b)19%;(c)21%;(d)23%;(e)25%;以及(f)平均直径分析

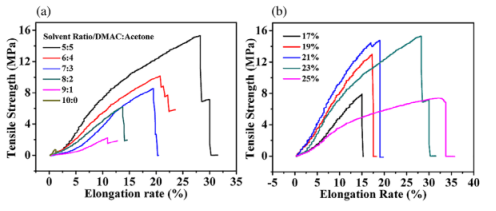

图3.(a)不同溶剂比下膜的应力-应变曲线,聚合物浓度控制在23%;(b)不同聚合物浓度下膜的应力-应变曲线,混合溶剂的质量比为5/5[颜色图可在wileyonlinelibrary.com上查看]

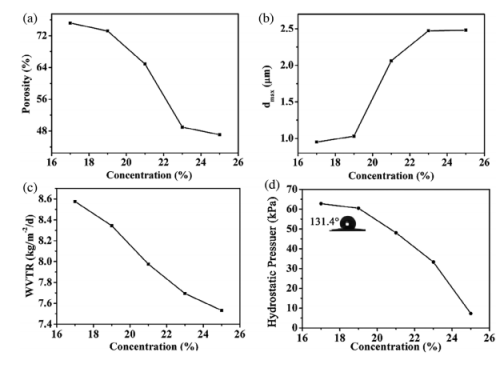

图4.孔结构:(a)不同聚合物浓度下纯W&B膜的孔隙率;(b)最大孔径;(c)水蒸气透过率和(d)静水压力

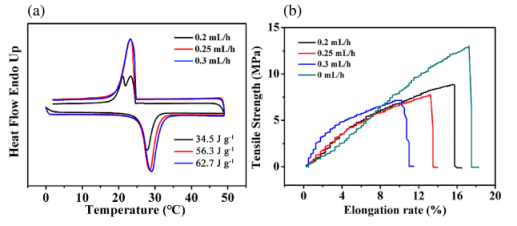

图5.(a)不同芯进料速度下PVDF/PVB/十八烷膜的差示扫描量热曲线和(b)应力-应变曲线[颜色图可在wileyonlinelibrary.com上查看]

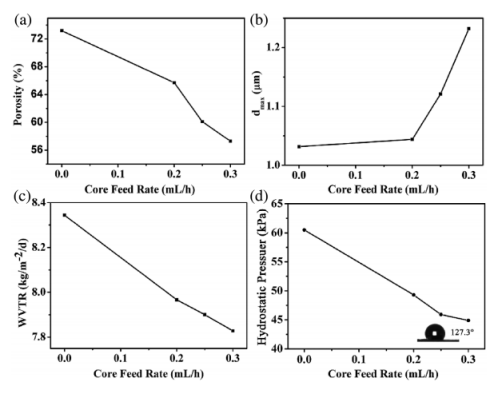

图6.孔结构:(a)不同芯进料速度下PVDF/PVB/十八烷膜的孔隙率,(b)dmax,(c)WVTR和(d)静水压力

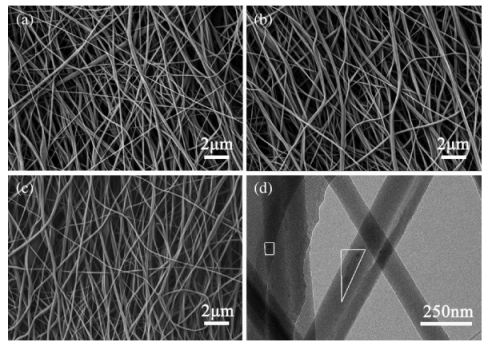

图7.在不同CNTs浓度下制备的具有热调节性能的W&B膜的FE-SEM图像:(a)0.25%;(b)0.5%;(c)0.75%;以及(d)TEM图像

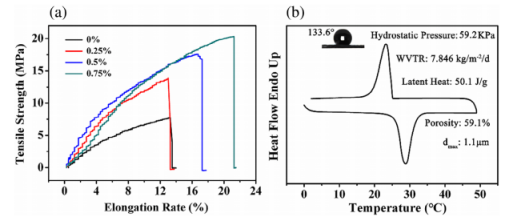

图8.(a)含0.75%CNTs的膜的应力-应变曲线和(b)差示扫描量热曲线及其性能数据[颜色图可在wileyonlinelibrary.com上查看]
