DOI:10.1016/j.chemosphere.2020.129311
保护皮肤细胞免受强烈紫外线(UV)的伤害是一个值得关注的问题,并且需要立即引起注意。研究人员正在致力于探索出相应的策略,以尽量减少对皮肤细胞造成不利影响的因素。在此,研究者合成了核-壳或反核-壳结构的氧化锌(ZnO),其中二氧化硅分别在纤维素纳米纤维(CNF)表面上合成壳或核。这两种情况均表现出较高的紫外线阻隔性能,同时也减轻了增白效果,因为这些颗粒保留了化妆品行业所青睐的纳米级尺寸。值得注意的是,这些纳米结构显示出的光催化活性低于原始ZnO纳米颗粒。经研究发现反核@壳/CNF中ZnO的光催化活性比核@壳/CNF的光催化活性受到更大的抑制,这表明它是一种在自由基退出粒子之前中和或清除自由基的适当结构。上述研究结果表明,减少核@壳/CNF和反核@壳/CNF纳米结构诱导的光催化作用是化妆品行业中护肤品的一项很有前途的策略。

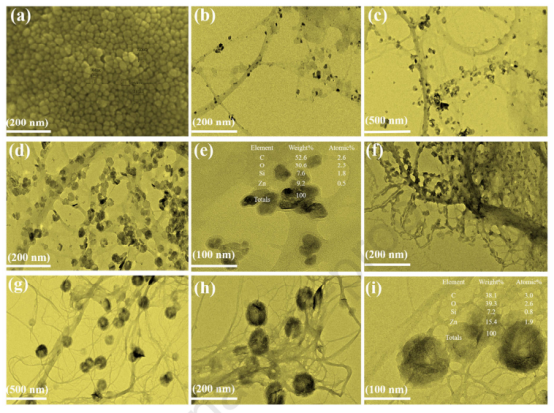

图1.不同放大倍率下的显微分析(SEM和TEM),例如(a-b)原始ZnO纳米颗粒和ZnO@CNF杂化物,以及(c-e)CNF表面上不同放大倍率的核@壳结构以及EDX分析,(f)二氧化硅@CNF和(g-i)CNF表面上不同放大倍率的反核@壳粒子以及EDX分析。

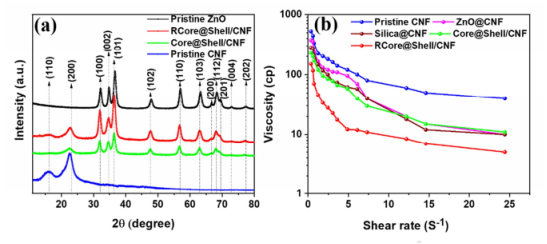

图2.(a)XRD结构:原始ZnO纳米粒子;反核@壳/CNF:首先,将二氧化硅附着在CNF表面上,然后是ZnO纳米粒子;核@壳/CNF:首先,将ZnO附着在CNF和原始CNF表面上,然后是二氧化硅。(b)在2wt%的浓度下表观粘度与剪切速率的关系。

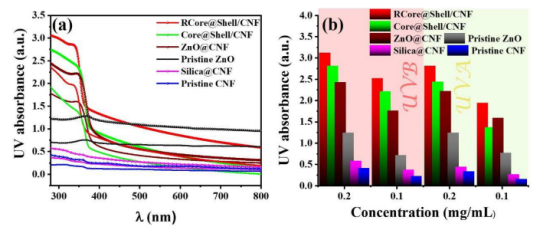

图3.(a)在0.1mg/mL和0.2mg/mL下,反核@壳/CNF、核@壳/CNF、ZnO@CNF、原始ZnO纳米粒子、二氧化硅@CNF和原始CNF的紫外吸收光谱。(b)在280nm和340nm波长下的UV吸收汇总。
图4.(a)CNF,(b)二氧化硅@CNF,(c)ZnO纳米粒子,(d)核@壳/CNF,(e)反核@壳/CNF在556nm处的RhB溶液吸收光谱以及(f)在不同紫外线照射时间下RhB的C/Co(%)。插图显示了紫外线辐射后降解的RhB溶液的照片。请注意,即使核@壳和反核@壳经受了3,600s的紫外线照射后,RhB也没有消耗。

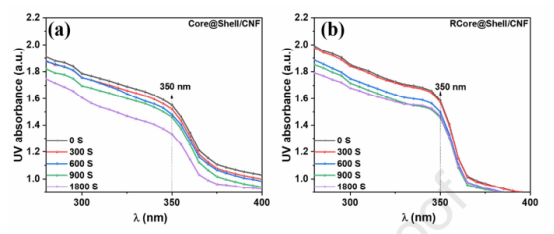

图5.(a-b)紫外线照射1800s后,核@壳/CNF和反核@壳/CNF的自降解吸收光谱。
