DOI:10.1016/j.jmst.2020.12.007

在这项工作中，采用静电纺丝和后处理技术制备了新型抗菌纤维素二乙酸酯/聚乙烯亚胺/透明质酸（CDA/PEI/HA）复合三维（3D）支架。首先，通过静电纺丝法制备CDA/PEI 2D复合纳米纤维膜，然后对CDA/PEI膜进行后处理和冷冻干燥，从而制备出CDA/PEI/HA 3D复合支架。HA的添加提高了复合支架的生物相容性。与CDA/PEI支架相比，CDA/PEI/HA复合支架具有较高的吸水率、保水率和机械强度。此外，具有大量正电荷的CDA/PEI/HA复合支架有利于提高抗菌活性。具有HA生物学功能的CDA/PEI/HA支架有助于改善CDA/PEI支架的血液相容性和细胞增殖。总之，抗菌CDA/PEI/HA支架可以保护伤口免受细菌感染，改善细胞行为并加速伤口愈合。因此，CDA/PEI/HA支架有望用于伤口敷料。

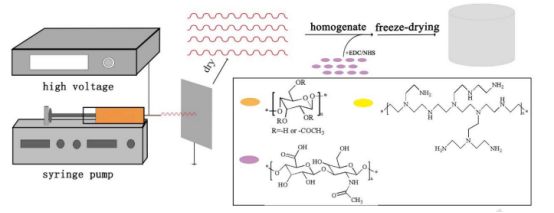

图1.复合支架的制备。

图2.不同复合支架的FT-IR光谱。

图3.不同复合支架的SEM图像。

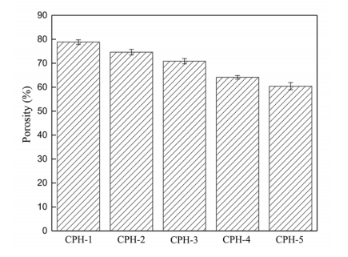

图4.不同复合支架的孔隙率。

图5.不同复合支架的吸水率。

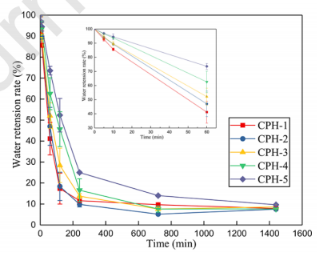

图6.1天内不同复合支架的保水率。

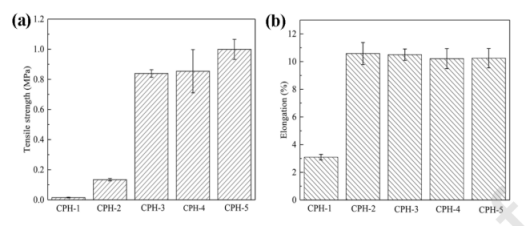

图7.不同复合支架的拉伸强度（a）和伸长率（b）。

图8.（a）不同复合支架对大肠杆菌和金黄色葡萄球菌的抗菌活性，以及（b）不同复合支架的杀菌率。

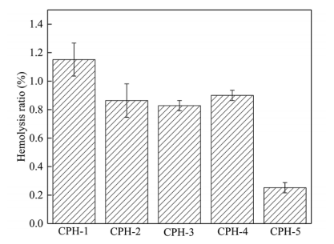

图9.不同复合支架的溶血率。

图10.第6天支架表面上的细胞形态（a），1天内的细胞附着率（b）以及第2、4和6天不同复合支架的细胞活性（c）。（*p<0.05，**p<0.01，表明与对照组相比均值具有显著性差异）
