DOI:10.1016/j.jddst.2020.102297
在这项研究中,采用静电纺丝法制备了聚乙烯醇(PVA)和聚丙烯酸(PAA)纳米纤维垫,其中负载了pH响应型染料溴百里酚蓝(BTB)和抗菌药物环丙沙星。纳米纤维垫通过热处理交联以提高其在水介质中的稳定性。PAA和加酸显色BTB的pH响应特性可分别使垫子具有按需释放环丙沙星和监测伤口状态的功能。当pH值为7和8.5(模拟伤口条件)时,纳米纤维垫的淡黄色变为绿色和蓝色。PAA的-COOH键在较高的pH值下离子化,引起-COO-之间的排斥,从而使掺入的药物在较低pH条件下的释放速度更快。在较高pH的释放介质下,药物释放在2小时内翻倍,从15%增至33%。纳米纤维垫在pH7和pH8.5环境下的溶胀率分别为1378%和1565%,而在pH4环境下的溶胀率为545%。纳米纤维垫的水蒸气透过率(WVTR)高于有效伤口愈合所需的WVTR值。抗菌药物环丙沙星对革兰氏阳性和革兰氏阴性细菌均表现出良好的抗菌性能,增强了潜在伤口敷料的功能性。
图1:(a)PVA/PAA,(b)PVA/PAA10*,(c)PVA/PAA10*-C的FE-SEM图像和(d)(a),(b)和(c)的直方图。
图2:(a)BTB粉末,(b)环丙沙星粉末,(c)PVA/PAA10,(d)PVA/PAA10*和(e)PVA/PAA10*-C的ATR-FTIR光谱。
图3:在不同pH条件下实际纤维垫的不同颜色过渡。图像下方的数字表示所暴露的pH环境,上方的文字是pH模拟条件。

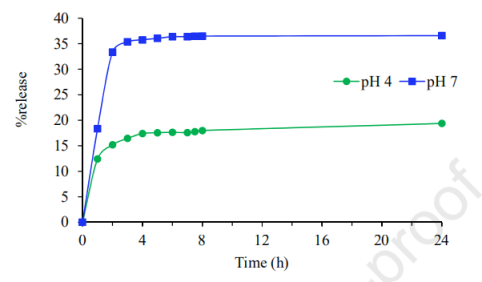

图4:环丙沙星在不同pH条件下的释放曲线。
图5:在pH4和pH7下氢键和阴离子排斥的示意图。
图6:PVA/PAA10*-C样品在不同pH环境下的溶胀率。
图7:电纺纳米纤维垫的水蒸气透过率。
图8:电纺样品的力学性能:(a)样品拉伸模量的条形图和(b)应力-应变曲线。
图9:(a)PVA/PAA10*-C样品对金黄色葡萄球菌和大肠杆菌的抗菌活性以及PVA/PAA10*-C样品对(b)大肠杆菌和(c)金黄色葡萄球菌的抑制区。
