DOI:10.1021/acsanm.0c02366
采用自由基聚合法合成了一种具有高抗张强度(7.36MPa)的高分子量ABC型三元共聚物。将磺基甜菜碱型两性离子基团引入ABC三元共聚物中,制备出用于去除气流中颗粒物的电纺丝纳米纤维。在5.3cm/s的恒定气流速度下,纳米纤维具有较高的过滤效率(>99.9%)和较低的压降(177Pa),品质因数为0.025 Pa-1。即使用饱和异丙醇蒸气处理24小时后,也几乎不会影响纳米纤维垫的过滤效率和压降,符合ISO 16890标准。与已知电纺纳米纤维相比,纤维直径在340-600nm范围内,由于比表面积大,粒子捕获的可能性增大。由于存在磺基甜菜碱型两性离子基团,纳米纤维对革兰氏阴性菌肺炎克雷伯菌(ATCC 4352)和革兰氏阳性菌金黄色葡萄球菌(ATCC 6538)表现出优异的抗菌活性(99.9%)。纳米纤维的抗菌特性是空气过滤器应用的理想选择,以防止诸如病毒和细菌等传染性因子的扩散。

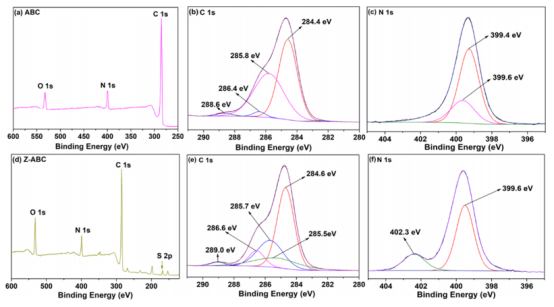

图1.XPS测量;(a)ABC的宽扫描光谱,(b)ABC中的C1s窄扫描,和(c)ABC中的N1s窄扫描;(d)Z-ABC的宽扫描光谱,(e)Z-ABC中的C1s窄扫描,以及(f)Z-ABC中的N1s窄扫描。

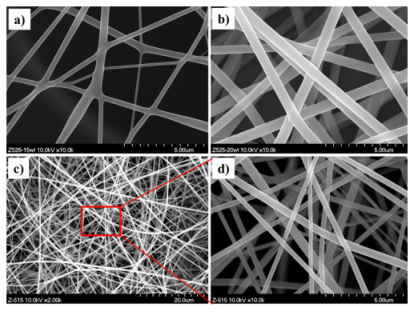

图2.纳米纤维垫的SEM图像,显示了由含(a)20%,(b)30%以及(c)和(d)25%(w/v)两性离子的DMF静电纺丝制备的纳米纤维的直径和形态。
图3.(a)玻璃培养皿上的金黄色葡萄球菌(对照样品),(b)18h后电纺纳米纤维垫上的金黄色葡萄球菌,(c)培养皿上的肺炎克雷伯菌(对照样品)和(d)18h后电纺纳米纤维垫上的肺炎克雷伯菌的照片。

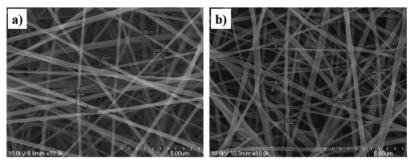

图4.纳米纤维垫的SEM图像,显示饱和IPA蒸气处理对纤维直径和形态的影响:IPA处理24h之前(a)和之后(b)。

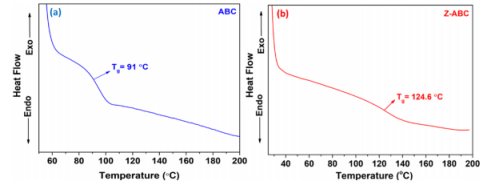

图5.(a)ABC和(b)两性离子ABC(Z-ABC)无规三元共聚物的DSC热分析图。
