DOI:10.1002/admi.202001492

裂纹修复旨在减少裂纹扩展，以保持材料的力学性能并延长使用寿命。自愈性材料需要含有治愈剂的填料或具有本征治愈能力的材料基质的存在。在此，作者提出了一种新型策略以修复现有材料上的小裂缝。首先，通过静电纺丝法制备封装光引发剂或催化剂的纳米纤维补片。然后，用含有光引发剂或光催化剂的柔性纳米纤维补片覆盖小裂缝。将单体滴到补片上后，在紫外线照射或热处理后迅速形成聚合物膜和泡沫。因此，该修复策略是一种以快速便捷的方式修复小裂缝的有前途的概念。

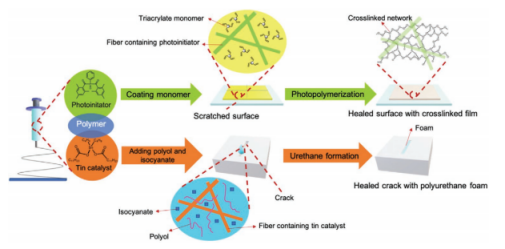

图1.描述了可促进裂纹面光或热愈合的纳米纤维补片的制备方案。

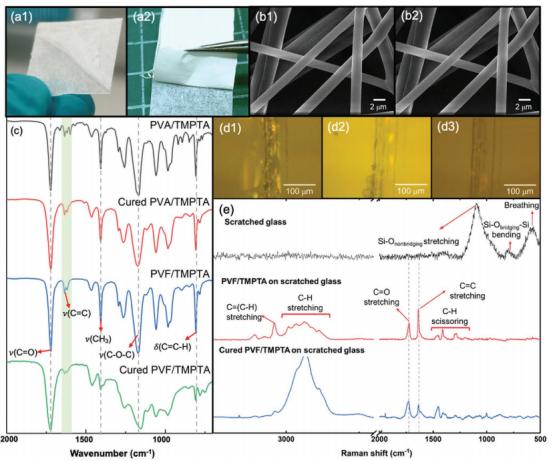

图2.a1，b1）PVA/IC2959和a2，b2）PVF/IC819纳米纤维补片在含50wt％光引发剂的硅化纸上的a1，a2）照片和b1，b2）SEM显微照片。b1）PVA/IC2959和b2）PVF/IC819纤维的SEM显微照片。c）固化前后PVA/TMPTA和PVF/TMPTA涂层的傅立叶变换红外（FTIR）光谱。d1-d3）d1）划痕玻璃，d2）在划痕玻璃上的PVF/TMPTA和d3）在划痕玻璃上固化的PVF/TMPTA的拉曼显微图像和e）拉曼光谱。

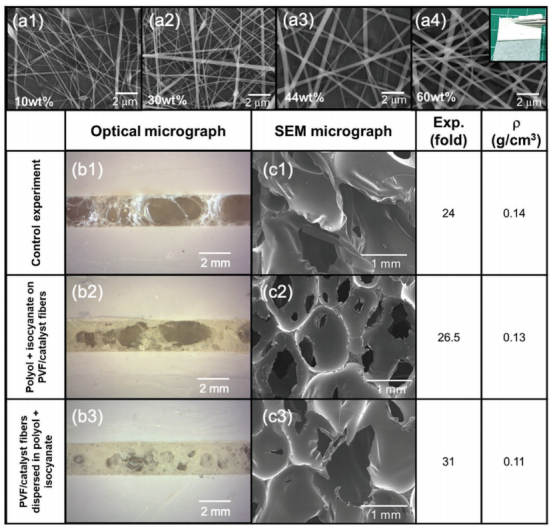

图3.a1-a4）PVF/DBTDL纤维的SEM显微照片，其中PVT纤维中DBTDL的重量分数不同。插图显示了含有60wt％DBTDL的PVF/DBTDL纤维的照片。b1-b3）泡沫顶视图的光学显微照片，c1-c3）泡沫横截面的SEM显微照片，膨胀体积（Exp.）和PU泡沫的密度（ρ）。通过将催化剂与多元醇和异氰酸酯混合（控制实验），将多元醇和异氰酸酯的混合物添加到PVF/催化剂纤维中，或将PVF/催化剂分散在多元醇和异氰酸酯的混合物中来制备泡沫。
