DOI:10.1016/j.surfifin.2020.100869
在本研究中,通过远场静电纺丝技术合成了PVDF/Cloisite-30B黏土复合材料聚合物纳米纤维。采用Taguchi L9正交阵列研究了工艺参数对静电纺丝的影响。在不同组成和工艺参数下,制备了不同的聚合物复合膜。最佳结果显示,最高β相结晶度为89.7%,平均纤维直径为79nm。通过由直流电机带动的机械凸轮驱动示波器,分别在500、1000和1500rpm的不同转速下,测定了纳米纤维复合材料的压电性能。通过灰色关联分析确定了制备均匀纳米纤维最重要的工艺参数。在所研究的复合材料中,最高β相结晶度的响应参数灰色关联度等级为1。当外加电压为22kV,收集板距离为12cm时,含3%Cloisite-30B的PVDF复合样品显示出4.4V的高瞬时电压。

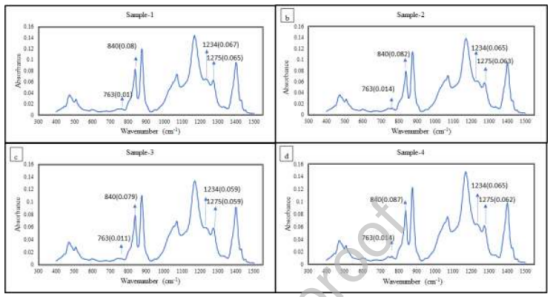

图1.纤维膜样品1-4随PVDF相变而变化的FT-IR光谱

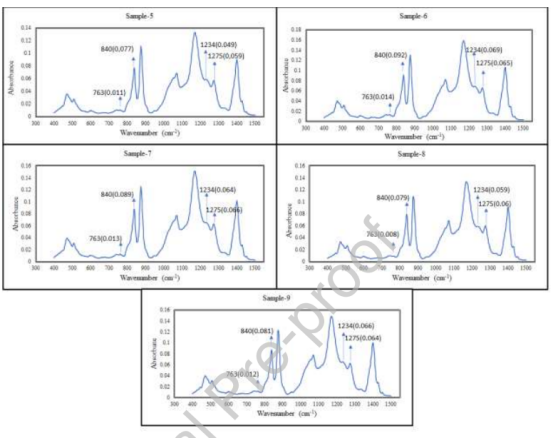

图2.纤维膜样品5-9随PVDFα和β相变而变化的FT-IR光谱

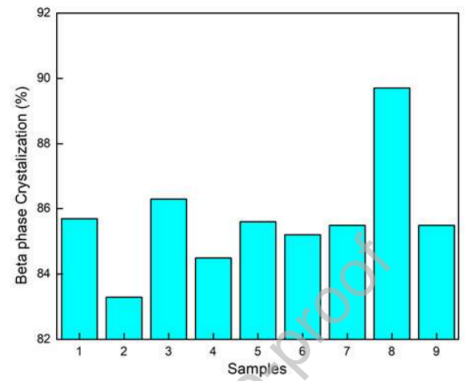

图3.不同样品的β相结晶度

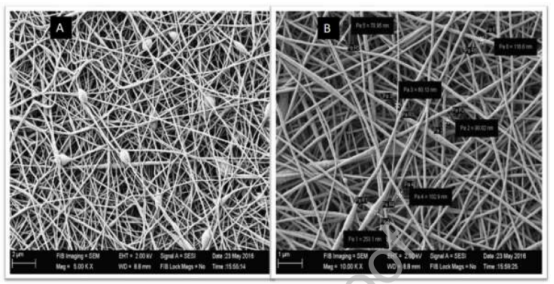

图4.样品1的SEM图像

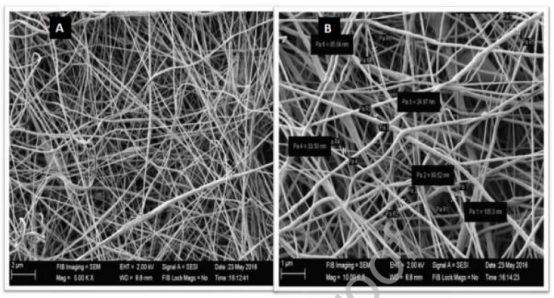

图5.(A)样品3的SEM图像

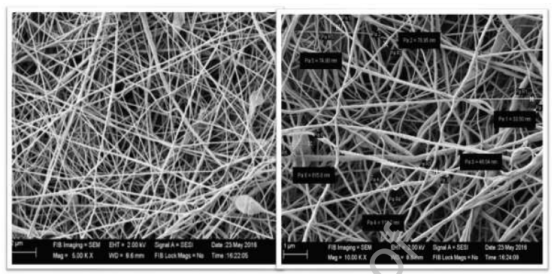

图6.样品8的SEM图像

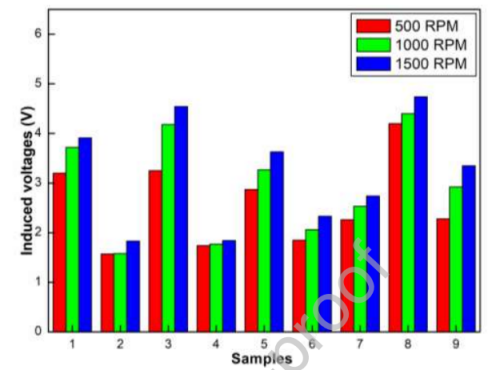

图7.由示波器记录的纳米纤维样品1-9的电压
