DOI:10.1016/j.ceramint.2020.12.071
在本文中,研究者采用静电纺丝结合水热法制备了碳纳米纤维负载钴铁氧体复合材料(C/CFO)。详细讨论了其形貌、结构和微波吸收特性。结果表明,具有3D网络结构的C/CFO复合材料具有优异的微波吸收性能,这与复合材料的组成以及C NFs和CFO NPs之间的协同作用有关。当CFO NPs含量为10wt%时,C/CFO样品在11.36GHz下的RLmax为-137dB,EAB(RL<-10dB)为11.44GHz(6.59GHz-18GHz),优于单组分吸收剂。因此,C/CFO复合材料在军事和民用领域具有很好的应用前景。

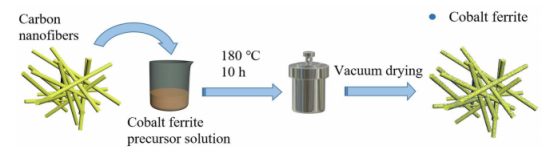

图1.C/CFO复合材料的制备流程图。

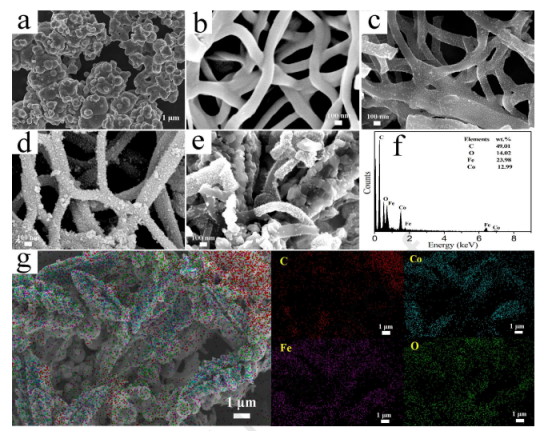

图2.(a)CFO NPs,(b)C NFs,(c)C/CFO-5,(d)C/CFO-10和(e)C/CFO-15的SEM图像;(f)C/CFO-10的EDS谱图和(g)元素分布图。

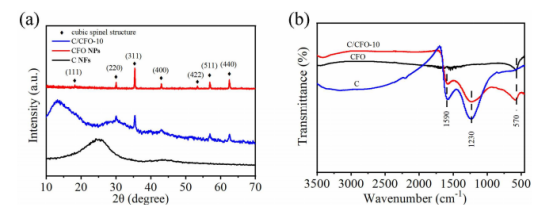

图3.(a)C NFs、CFO NPs和C/CFO-10的X射线衍射图,(b)FT-IR光谱。

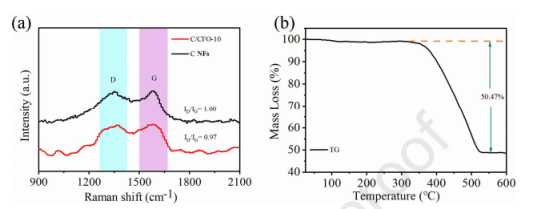

图4(a)C NFs和C/CFO-10的拉曼光谱。(b)C/CFO-10的TG曲线。

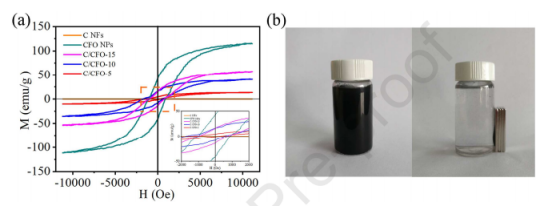

图5.(a)C NFs、CFO NPs和C/CFO复合材料的室温磁滞回线;(b)C/CFO-10的磁性能照片。
图6.C/CFO复合材料的电磁参数:(a)ε’,(b)ε”,(c)μ’,(d)μ”。

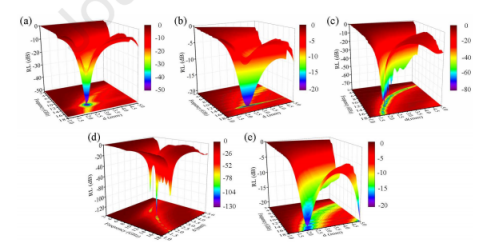

图7.RL值随频率和厚度变化的三维图:(a)C NFs,(b)CFO NPs,(c)C/CFO-5,(d)C/CFO-10和(e)C/CFO-15。

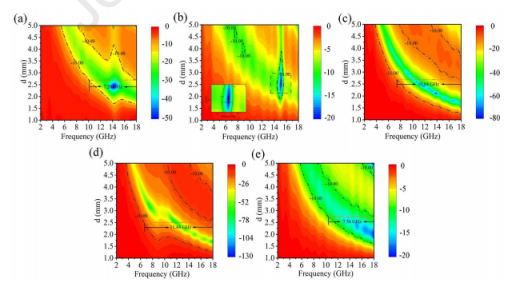

图8.RL值和EAB随频率变化的二维图:(a)C NFs,(b)CFO NPs,(c)C/CFO-5,(d)C/CFO-10,(e)C/CFO-15。

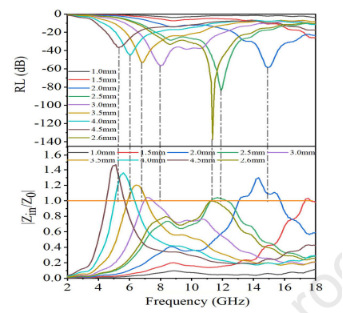

图9.C/CFO-10的RL图和Z值。

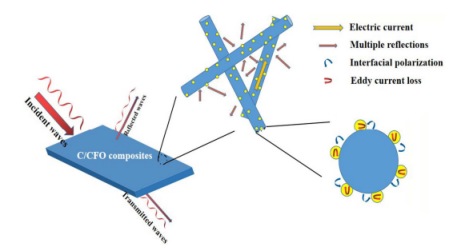

图10.C/CFO的电磁波吸收机理。
