DOI:10.1016/j.polymer.2020.123303
在本研究中,通过静电纺丝技术制备了PEO(聚环氧乙烷)-硫脲络合物纳米纤维,首次确认了一种新型晶体改性材料,称为形态I',是形态I的无序对应物。形态I’具有与形态I相同的硫脲摩尔分数(0.4),但是更无序且热稳定性更差。在加热过程中,经DSC加热扫描观察到形态I在93.0℃附近出现了意外的冷结晶峰,它产生于从形态I'到形态I的相变。与温度相关的FTIR研究表明,在加热过程中,从形态I'至形态I的相变是一个有序的过程。
图1.PEO和具有不同硫脲摩尔分数的PEO-硫脲络合物纳米纤维(C8-x)的DSC曲线。为了进行比较,还显示了C8-0.4在103℃下热退火1h后(标记为C8-0.4-AN)的DSC曲线。
图2.PEO-硫脲络合物纳米纤维(C8-x)的XRD图。
图3.PEO、硫脲、PEO-硫脲络合物纳米纤维(C8-x)和C8-0.4-AN的FTIR光谱,范围分别为1000-700cm-1(a),1380-1000cm-1(b)和3600-3000cm-1(c)。
图4.C8-0.4在780-700cm-1(a),880-820cm-1(b),1120-870cm-1(c)和1380-1315cm-1(d)区域内以5℃/min的升温速率从30℃加热至110℃过程中的FTIR光谱演化。

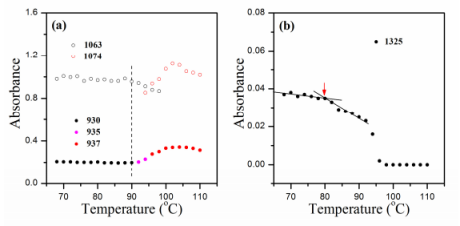

图5.在I'型C8-0.4冷结晶过程中,指示带强度随温度升高的变化情况。

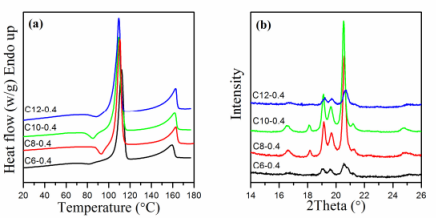

图6.含不同PEO浓度且硫脲摩尔分数为0.4的PEO-硫脲络合物纳米纤维的DSC(a)和XRD(b)曲线。

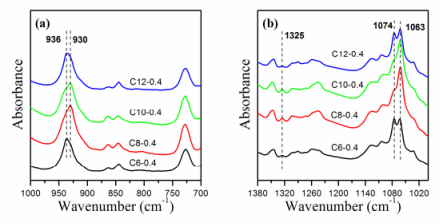

图7.含不同PEO浓度且硫脲摩尔分数为0.4的PEO-硫脲络合物纳米纤维在700-1000cm-1(a)和1000-1380cm-1(b)范围内的FTIR光谱。
图8.形态I'的形成及其相变为形态I的示意图。
