DOI:10.1016/j.jhazmat.2020.124787

对水资源保护的迫切需求不仅在于要开发出高效的废水处理技术，而且还需要设计出环保型材料。在本研究中，通过静电纺丝技术制备了由聚L-丙交酯（PLLA）、聚D-丙交酯（PDLA）和磁赤铁矿纳米粒子γ-Fe2O3组成的环保型复合纤维。通过调节工艺参数并引入额外的退火处理，在复合电纺纤维中同时构建了纳米级多孔结构和立体复合微晶（SCs）。理化性能测试表明，该纤维膜具有优异的亲油性、良好的力学性能和较高的耐水解性，所有这些都赋予了该纤维膜较高的吸油能力，在23℃时的最大吸油量达到148.9g/g，在60℃时为114.8g/g。进一步研究表明该纤维膜具有良好的油/水分离能力。分离油水混合物时，其重力驱动的油通量为6824.4 L/m2 h2，水截留率接近100％。具体而言，该纤维膜在循环测试中显示出良好的稳定性。实验结果表明，具有多孔结构和SCs的复合PLLA基纤维膜可用于废水处理，尤其是在某些恶劣环境下。

图1.（a）SEM图显示了在不同退火时间下获得的电纺复合纤维形态，（b）EDS映射图显示了Fe元素的分散性，（c）纤维膜孔隙率随退火时间的增加而变化，和（d）WAXD曲线显示了电纺纤维在不同时间退火后的晶体结构。

图2.（a）膜表面的水接触角随退火时间的增加而变化，插入的照片显示在相应膜表面上的蒸馏水，（b）照片显示在一种膜表面上水和油同时存在；（c）将膜浸入正己烷时膜表面上有水的情况；（d）膜的应力-应变曲线；（e）断裂强度随退火时间的变化，（f）比较在不同介质中不同膜的质量损失，以及（g）比较在NaOH溶液中水解之前和之后不同膜的质量变化。

图3.（a）和（b）照片显示正己烷和CCl4的吸附，（c）不同的PLLA/PDLA/γ-Fe2O3纤维膜对硅油的吸附能力随退火时间的增加而变化，（d）比较LD和LDF-20膜样品对不同油的吸附能力，（e）和（f）显示LDF-20膜样品在吸附冷硅油（23℃）和热硅油（60℃）过程中的吸附稳定性。

图4.（a1，a2）使用正己烷作为探测液测量油通量，（b1，b2）OM图像显示了由LDF-20膜样品去除之前和之后，E-O/W体系中的油滴，（c1，c2）连续分离含有正己烷和水的N-O/W体系，（d1，d2）连续分离含有正己烷和水的E-O/W体系。

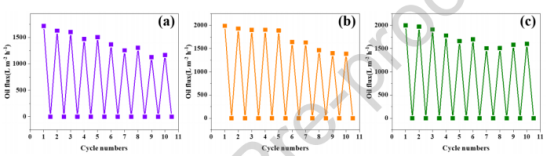

图5.使用LDF-20膜样品在不同条件下分离E-O/W时，油通量随循环次数的增加而变化。（a）碱性（pH=10），（b）酸性（pH=3）和（c）高盐（NaCl浓度为0.035g/mL）。
