DOI:10.1016/j.seppur.2020.118186

聚四氟乙烯（PTFE）由于其出色的热稳定性、耐化学降解性和强疏水性而越来越频繁地出现在膜应用中。然而，由于其高熔体粘度和耐溶剂性，难以通过常规技术制备高通量膜。在此，研究者采用环保技术通过乳液静电纺丝法制备了PTFE中空纤维膜。将普鲁兰多糖掺入PTFE乳液中，作为PTFE颗粒的粘合剂，以促进初纺PTFE-普鲁兰多糖中空纤维膜的形成。通过对初纺膜进行烧结，得到了预期的PTFE中空纤维膜。在制备过程中不使用有机溶剂，也不排放任何污染物。所制备的PTFE中空纤维膜具有优异的性能，如超疏水性（接触角>150°），高孔隙率（85％）和出色的力学性能（杨氏模量为39MPa，断裂应变为245％）。在脱氨试验中，当pH为11时，PTFE中空纤维膜的实验传质系数达到2.4×10-5 m/s，是市售膜的1.6-2.4倍。该自制PTFE中空纤维膜在膜脱氨应用中显示出巨大的潜力。

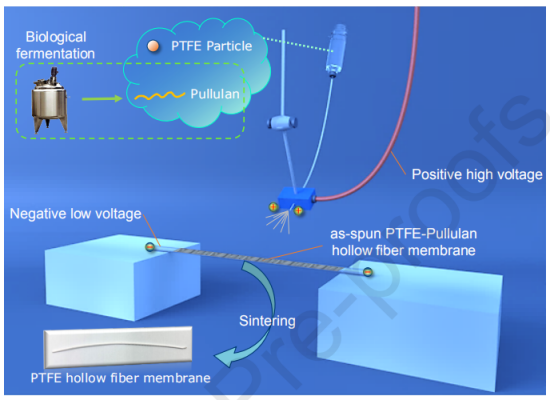

图1.新型PTFE中空纤维膜的制备过程示意图。

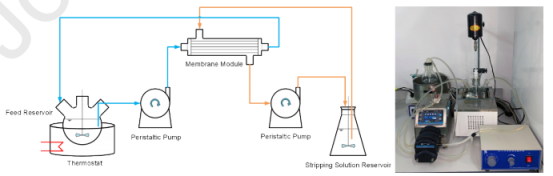

图2.膜吸附脱氨的流程图和设置照片。

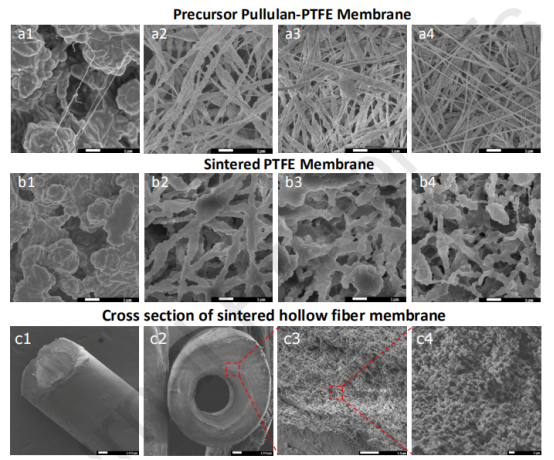

图3.不同普鲁兰多糖/PTFE质量比（1:13（a1，b1），1:9（a2，b2），1:7（a3，b3），1:5（a4-b4））下前体膜和相应烧结膜的形态。在380℃下烧结的中空纤维膜的横截面（c1-c4）。

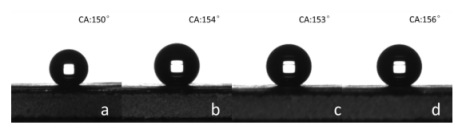

图4.在不同普鲁兰多糖/PTFE比（1:13（a），1:9（b），1:7（c），1:5（d））下，烧结膜的水接触角。

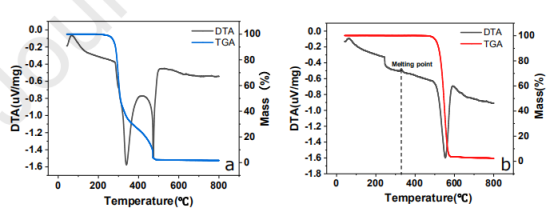

图5.普鲁兰多糖粉末（a）和PTFE颗粒（b）的DTA和TGA曲线。

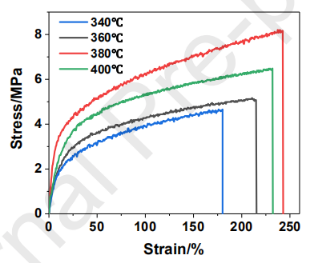

图6.在不同温度下烧结的膜的应力-应变曲线。

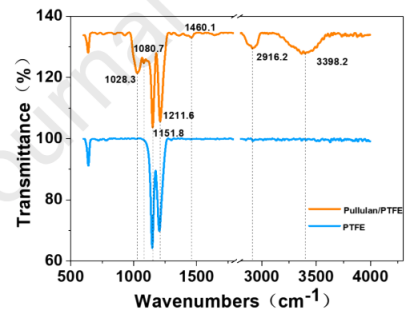

图7.初纺PTFE-普鲁兰多糖膜和在380℃下烧结的PTFE膜的FT-IR光谱。

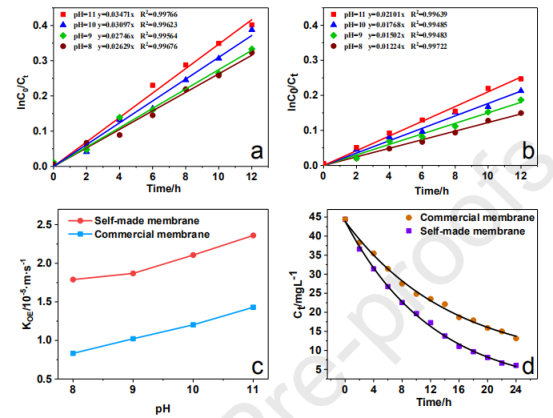

图8.自制膜组件（a）和商用膜组件（b）中氨氮浓度随时间变化的曲线，KOE与初始pH（c）的关系，24h MA试验（d）。
