DOI:10.1016/j.ijbiomac.2020.12.046
在这项研究中,通过静电纺丝明胶、壳聚糖和聚乳酸(PLA)制备了抗菌纳米纤维薄膜。PLA的加入改善了纳米纤维的微观结构,当聚合物中PLA的浓度为1%和2%时,纳米纤维薄膜(GCP-1和GCP-2)具有均匀且连续的结构,直径范围为40-70nm。在酸性条件下,壳聚糖和PLA相互作用形成氢键,从而降低了纳米纤维膜的结晶度。GCP-2纳米纤维薄膜具有最佳的热稳定性、水稳定性和水蒸气渗透性。与对照GCP-0薄膜相比,含PLA的四种纳米纤维薄膜(GCP-1,GCP-2,GCP-3和GCP-4)具有更有效的抗菌作用,GCP-2薄膜在30分钟内可减少约4 log CFU/mL的肠炎沙门氏菌和金黄色葡萄球菌。结果表明,GCP-2纳米纤维膜可作为一种活性食品包装材料。
图1.不同静电纺丝纳米纤维的SEM图像(1)和直径(2)。A,GCP-0b薄膜;B,GCP-1薄膜;C,GCP-2薄膜;D,GCP-3薄膜;E,GCP-4薄膜。

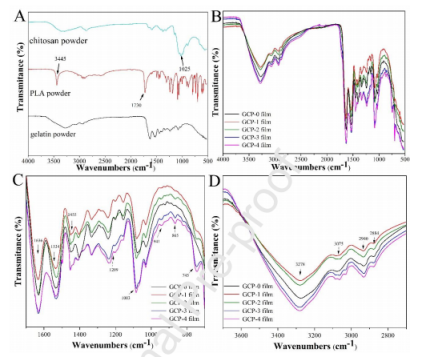

图2.壳聚糖粉、PLA粉、明胶粉和不同GCP纳米纤维薄膜的FTIR光谱。

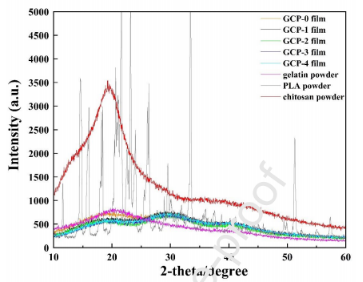

图3.壳聚糖粉、PLA粉、明胶粉和不同GCP纳米纤维薄膜的X射线衍射图。

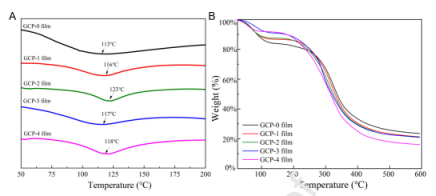

图4.不同GCP纳米纤维薄膜的DSC(A)和TGA(B)热分析图。

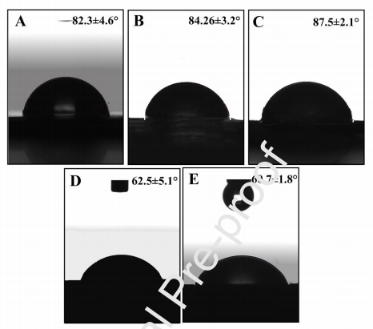

图5.不同GCP纳米纤维薄膜的水接触角。A,GCP-0薄膜;B,GCP-1薄膜;C,GCP-2薄膜;D,GCP-3薄膜;E,GCP-4薄膜。

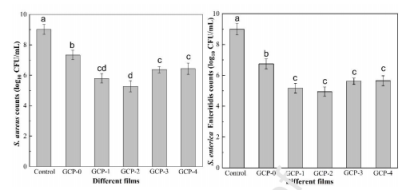

图6.不同纳米纤维薄膜对肠炎沙门氏菌和金黄色葡萄球菌的灭活作用。不同字母表示治疗组之间存在显著性差异(P<0.05)。

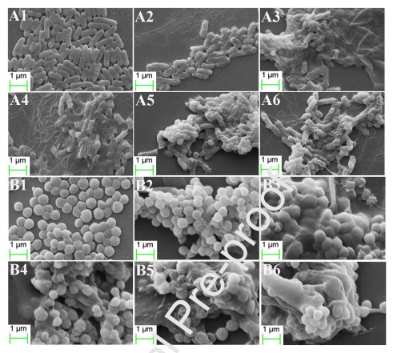

图7.对照和不同纳米纤维膜处理的肠炎沙门氏菌(A)和金黄色葡萄球菌(B)细胞的SEM图像。A1和B1,对照;A2和B2,经GCP-0薄膜处理;A3和B3,经GCP-1薄膜处理;A4和B4,经GCP-2薄膜处理;A5和B5,经GCP-3薄膜处理;A6和B6,经GCP-4薄膜处理。
