DOI:10.1016/j.ceramint.2020.12.043

碳纳米纤维复合材料具有轻质和介电特性，可以作为一种微波吸收材料。在这项工作中，以四水合醋酸钴（CoAc）/聚（乙烯醇）（PVA）作为前体溶液，通过静电纺丝和在650℃下的真空碳化合成了碳基纳米纤维。同时将Co和CoO引入碳纳米纤维（CNFs）中。当填充率低至10％时，CNFs吸收剂表现出优异的微波吸收性能。在10.48GHz下，最小反射损耗（RL）达到-43.57dB，匹配厚度为3mm，宽带有效吸收（RL≤-10dB）在2.5mm处达到5.78GHz（10.94-16.72GHz）。所制备的CNFs具有出色的吸收性能，这是由于CoO的形成，从而改善了阻抗匹配和界面极化。此外，由于表面粗糙，CNFs显示出良好的疏水性。这些新合成的Co/CoO/CNFs有望成为具有自清洁功能的高效微波吸收材料的候选材料。

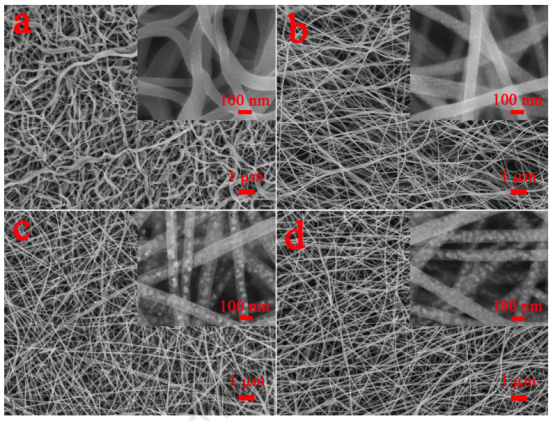

图1.S1（a），S2（b），S3（c）和S4（d）的FESEM图像。插图是高倍放大图像。

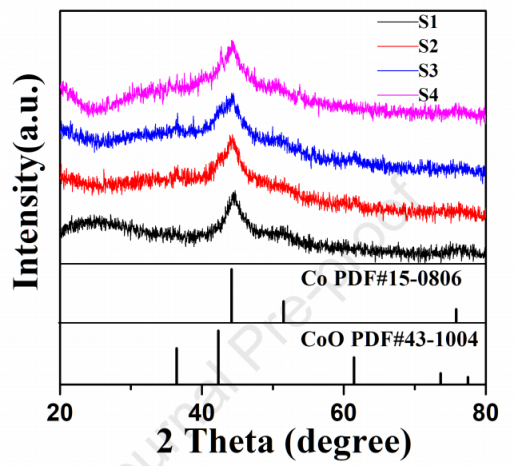

图2.Co/CoO/CNFs的XRD图。

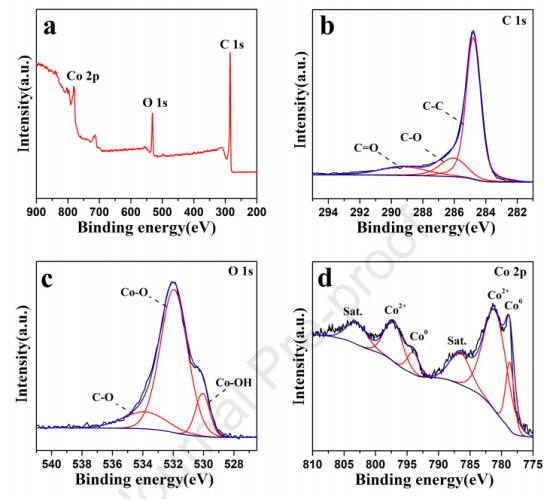

图3.S3的XPS分析。全扫描光谱（a）以及C1s（b），O1s（c）和Co2p（d）的XPS光谱。

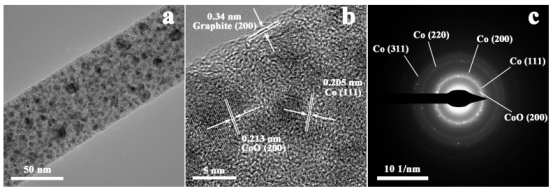

图4.S3的TEM（a），HRTEM（b）和SAED（c）图像。

图5.S3的STEM图像（a）及其C（b），Co（c）和O（d）的EDX元素映射分析。

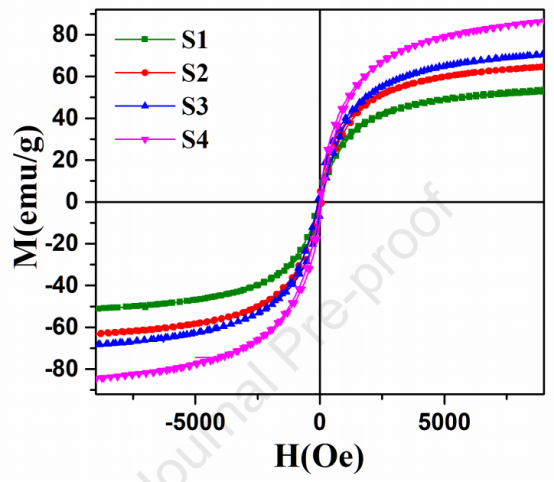

图6.室温下S1、S2、S3和S4的磁滞回线。

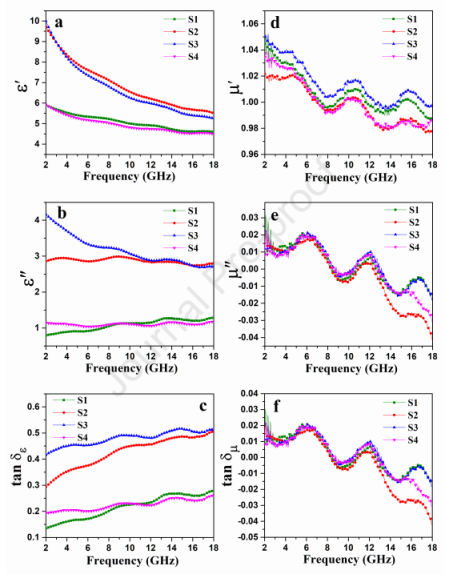

图7.S1、S2、S3和S4的ε'（a），ε''（b），tanδε（c），μ'（d），μ''（e）和tanδμ（f）的频率依赖性。

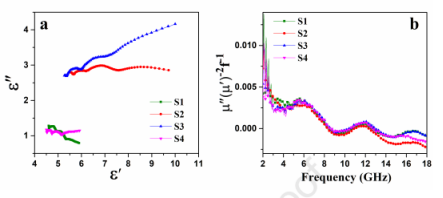

图8.S1、S2、S3和S4的ε'与ε''的曲线（a）以及μ''（μ'）-2f-1的频率依赖性（b）。

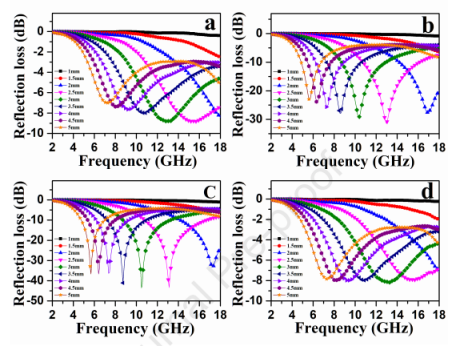

图9.S1（a），S2（b），S3（c）和S4（d）的RL曲线与频率的关系。

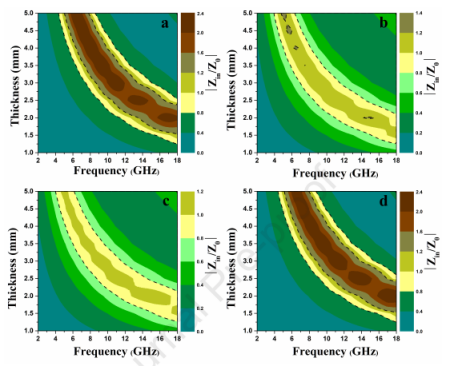

图10.S1（a），S2（b），S3（c）和S4（d）Z值的2D彩色图。

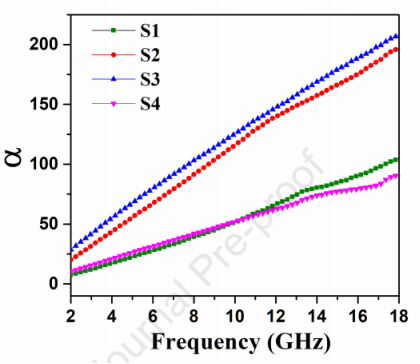

图11.S1、S2、S3和S4的衰减常数与频率的关系。

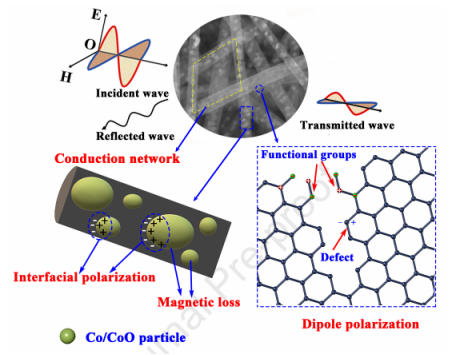

图12.Co/CoO/CNFs的微波吸收示意图。

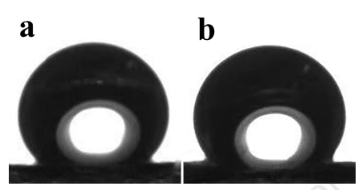

图13.S2（a）和S3（b）上水接触角的光学图像。
