DOI:10.3390/s20236996
本文介绍了一种由静电纺丝聚乙烯醇(PVA)纳米纤维膜覆盖的光纤传感器,可同时测量湿度和温度。将一段多模光纤(MMF)夹在两个引入和引出的单模光纤(SMFs)之间,将其进一步缩小至29μm,以提高传感器的湿度敏感性。采用静电纺丝技术将一层电纺丝PVA纳米纤维薄膜均匀地涂覆在MMF锥形区域上。为了提高静电纺丝纳米纤维的湿度敏感性和机械强度,将碳纳米管(CNTs)与PVA共混以形成PVA/CNTs复合纳米纤维膜。将光纤布拉格光栅(FBG)与湿度传感光纤级联,可同时监测环境温度。碳纳米管的添加有效消除了静电纺丝纳米纤维上的裂纹,使其更加均匀、光滑。实验结果表明,PVA/CNTs薄膜传感器的湿敏度为0.0484dB/%RH,比PVA薄膜传感器的湿敏度(0.0369dB/%RH)提高了31.16%。采用静电纺丝法制备的纳米纤维湿敏膜具有良好的湿度响应特性、特殊的3D结构和广阔的应用前景。

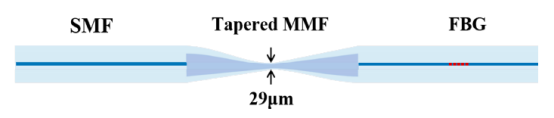

图1.传感器的结构示意图。
图2.不同电压下PVA电纺纳米纤维的SEM图像:(a)14.5kV(b)16.5kV(c)18.5kV(d)22.5kV。
图3.不同推注速度下PVA电纺纳米纤维的SEM图像:(a)0.0010mm/s(b)0.0015mm/s(c)0.0020mm/s(d)0.0025mm/s。
图4.不同浓度下PVA静电纺丝纳米纤维的SEM图像:(a)0.06g/mL(b)0.07g/mL(c)0.08g/mL(d)0.09g/mL。

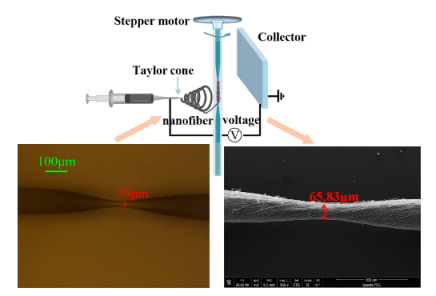

图5.静电纺丝工艺、锥形MMF和带有PVA/CNTs纳米纤维复合膜的锥形MMF的示意图。
图6.(a)PVA静电纺丝纳米纤维薄膜和(b)PVA/CNTs复合纳米纤维薄膜。

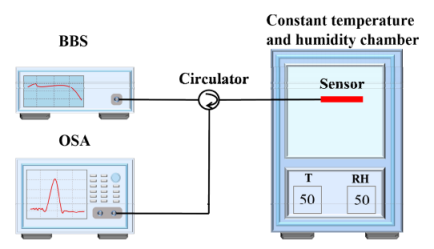

图7.温湿度响应实验测试的示意图。

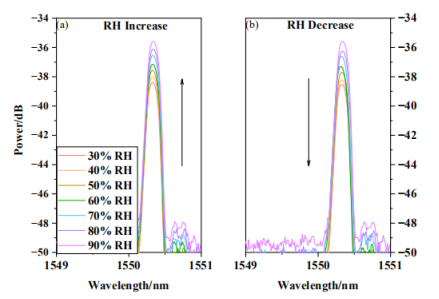

图8.PVA纳米纤维薄膜的湿度响应随RH增加和降低的变化:(a)相对湿度增加;(b)相对湿度降低。

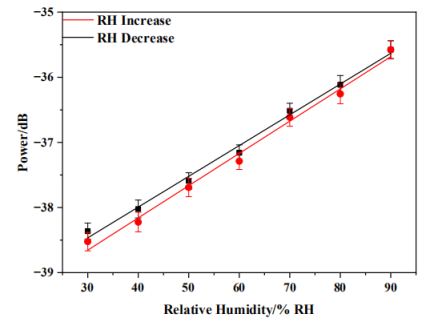

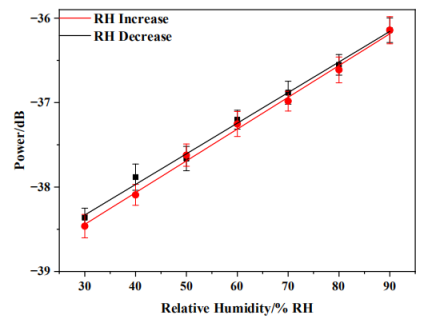

图9.PVA纳米纤维薄膜的湿度响应拟合曲线。

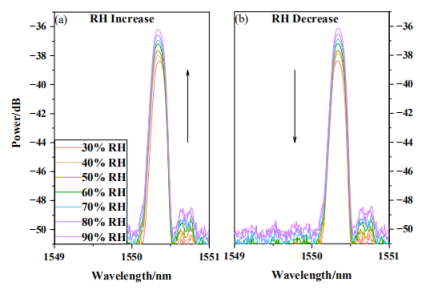

图10.PVA/CNTs复合纳米纤维膜的湿度响应随RH增加和降低的变化:(a)相对湿度增加;(b)相对湿度降低。
图11.PVA/CNTs复合纳米纤维薄膜的湿度拟合曲线。

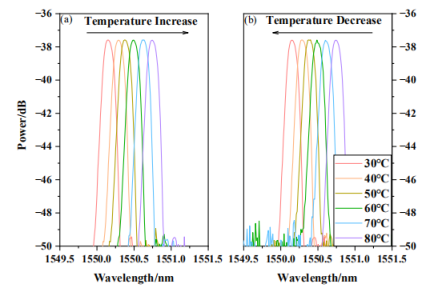

图12.温度响应随温度升高和降低的变化:(a)温度上升;(b)温度下降。

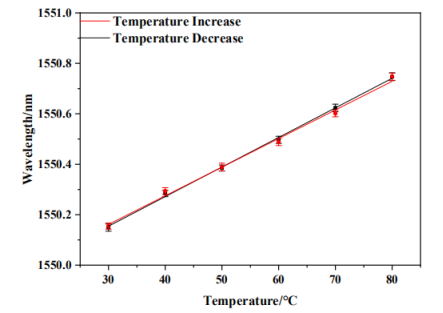

图13.温度响应拟合曲线。

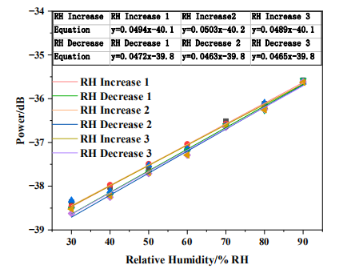

图14.传感器湿度响应重复性测试拟合曲线。
