DOI:10.1016/j.ceramint.2020.12.027
氧化铪(HfO2)纤维作为增强材料广泛应用于超高温陶瓷(UHTCs)中,以在超高温热保护器领域获得更好的抗氧化性能,并减少UHTCs表面的裂纹和剥落。煅烧温度是形成HfO2纤维的重要参数之一。在这项工作中,通过静电纺丝法和进一步的后煅烧处理制备了一维(HfO2)纤维。在煅烧处理过程中,初生HfO2纤维在432℃下形成单斜晶HfO2(m-HfO2),而在1013℃时只有少量m-HfO2转化为四方相HfO2,这提高了纤维密度并降低了晶粒尺寸。但是,剩余的m-HfO2在1351℃下直接转化为立方相HfO2。形成单斜晶、四方相、立方相的独特温度远低于相变温度。所制备的HfO2纤维在空气中循环热冲击10次后仍可保持纤维形态。此外,经热冲击试验后,在900℃和1200℃下煅烧的纤维显示出较好的抗热冲击性能,其具有稳定的相和纤维形态,且晶粒生长均匀。

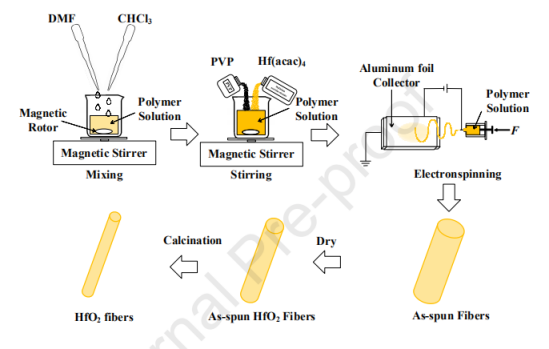

图1.HfO2纤维的制备步骤示意图。

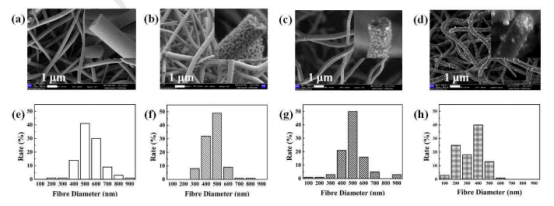

图2.(a)Hf-600纤维,(b)Hf-900纤维,(c)Hf-1200纤维和(d)Hf-1500纤维的SEM图像。(a,b,c和d)顶部插图显示了纤维横截面,以及(e)Hf-600纤维,(f)Hf-900纤维,(g)Hf-1200纤维和(h)Hf-1500纤维的直径分布。

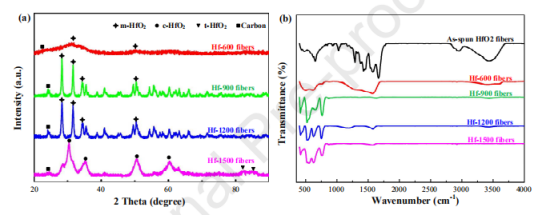

图3.(a)煅烧HfO2纤维的XRD图以及(b)初纺HfO2纤维和煅烧HfO2纤维的FT-IR光谱。

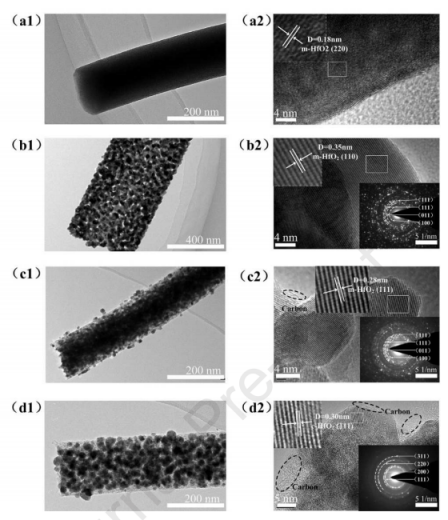

图4.(a1,a2)Hf-600,(b1,b2)Hf-900,(c1,c2)Hf-1200和(d1,d2)Hf-1500纤维的TEM图像。(a1),(b1),(c1)和(d1)为低倍放大,(a2),(b2),(c2)和(d2)是它们各自的HRTEM图像。插图是白框区域和SAED图谱的放大照片。
图5.初纺HfO2纤维的TG-DSC曲线。

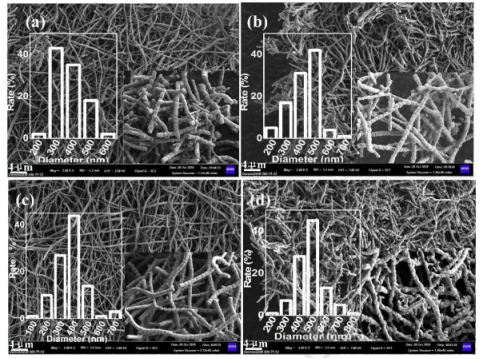

图6.(a)Hf-600,(b)Hf-900,(c)Hf-1200和(d)Hf-1500纤维在1500℃下进行循环热冲击试验10次后的SEM图像。插图分别是放大的SEM图像和直径分布。

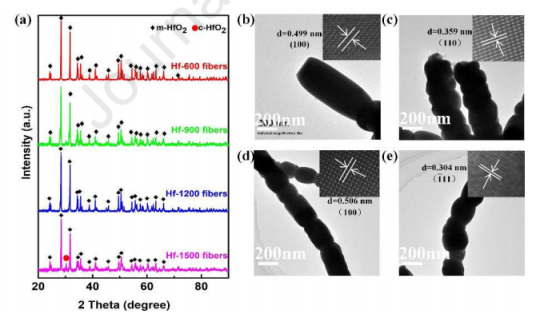

图7.循环热冲击试验后,HfO2纤维的(a)XRD图谱和(b-e)TEM图像。
