DOI: 10.1002/marc.202000588

与大体积或二维系统相比，具有高表面积/体积比的各向异性一维纳米结构显示出增强的发光化合物光电性能。为了研究纳米受限空间对热活化延迟荧光（TADF）聚合物发射体的光致发光行为的影响，采用静电纺丝技术制备了TADF发射体纳米纤维。在本研究中，制备了两种含90％聚丙烯腈（PAN）的TADF聚合物（P1和P3）纳米纤维，研究了其光物理性质，并与旋涂膜对应物进行了比较。P1/PAN或P3/PAN电纺纳米纤维由于取向度高和分子排列方式优越而具有独特的偏振光致发光特性。此外，与旋涂薄膜相比，纳米纤维具有更好的TADF性能，包括更长的激发态寿命、更高的光致发光量子效率、更低的内部转换衰减率和更高的反向系统间交叉速率常数。

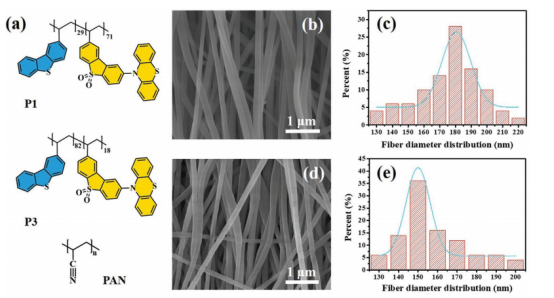

图1.a）P1、P3和PAN的化学结构。纳米纤维的SEM图像和相应的直径分布：b，c）P1/PAN和d，e）P3/PAN。

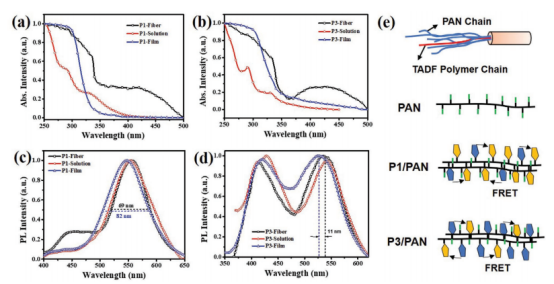

图2.纳米纤维、薄膜和溶液的紫外可见吸收光谱和PL光谱：a，c）P1/PAN和b，d）P3/PAN。e）纳米纤维中TADF聚合物和PAN链的排列方案。

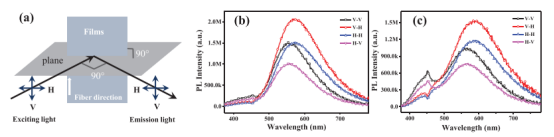

图3.a）极化PL测量方案。纳米纤维的偏振荧光光谱：b）P1/PAN和c）P3/PAN。

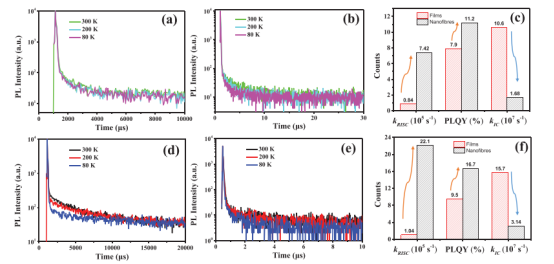

图4.a）P1/PAN纳米纤维，b）P1/PAN膜，d）P3/PAN纳米纤维和e）P3/PAN膜的温度相关瞬态光致发光衰减。纳米纤维和薄膜的KRISC、PLQY和KIC比较：c）P1/PAN和f）P3/PAN。

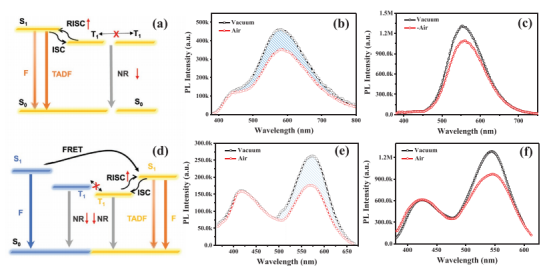

图5.聚合物纳米纤维中的TADF工艺流程：a）P1/PAN和d）P3/PAN。真空和空气中的稳态荧光光谱：b）P1/PAN纳米纤维，c）P1/PAN膜，e）P3/PAN纳米纤维，和f）P3/PAN膜。
