DOI:10.1016/j.compscitech.2020.108600
压电薄膜压力传感器因其在即时响应和线性压力-电信号关系方面的独特优势,而成为自供电柔性便携式电子设备的未来选择。在此,研究者使用电纺聚偏氟乙烯-三氟乙烯(PVDF-TrFE)/MXene纳米纤维垫制备了一种压电膜薄压力传感器。作为一种新型二维纳米材料,MXene不仅具有大量的表面官能团以使其能够与PVDF-TrFE分子链的偶极发生相互作用,而且还具有较高的电导率,从而有可能增加PVDF-TrFE在静电纺丝过程中的极化。因此,与由纯PVDF-TrFE薄膜组成的控制压力传感器相比,该复合薄膜传感器的输出电压显著提高,并且这种改善与MXene含量密切相关。例如,含2.0wt%MXene的复合薄膜在20N的压力下以1Hz的频率可获得约为3.64 mW/m2的瞬时输出功率密度。这种压电PVDF-TrFE/MXene膜能够感应人体的运动,从而达到医疗保健的目的。此外,MXene的亲水性使薄膜压力传感器能够监测湿度变化,因此复合薄膜传感器在多功能电子皮肤中具有广阔的应用前景。

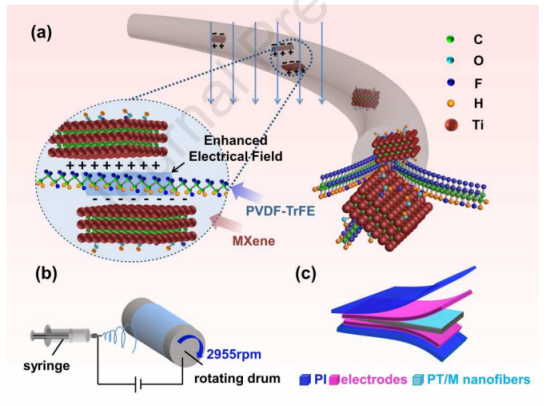

图1.(a)静电纺丝过程中β相形成的三维分子模型。(b)制备定向PVDF-TrFE/MXene纳米纤维的示意图。(c)PVDF-TrFE/MXene复合薄膜压电传感器的示意图。

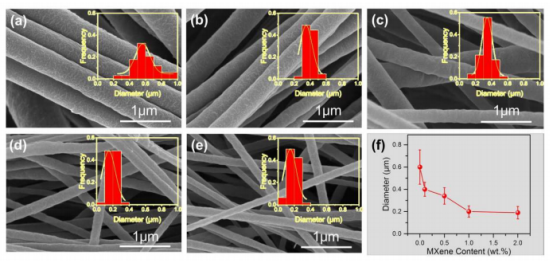

图2.电纺PVDF-TrFE纳米纤维垫的SEM图像:(a)PT,(b)PT/M0.1,(c)PT/M0.5,(d)PT/M1.0和(e)PT/M2.0。插图显示了相应纳米纤维的统计直径分布。(f)不同MXene含量的PVDF-TrFE/MXene纤维的平均直径。

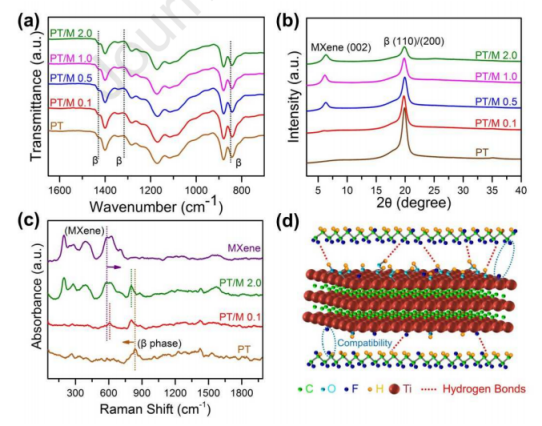

图3.(a)PT,PT/M0.1,PT/M0.5,PT/M1.0和PT/M2.0的FT-IR光谱。(b)具有不同MXene含量的电纺纳米纤维垫的XRD图。(c)MXene,PT/M2.0,PT/M0.1和PT的拉曼光谱;(d)PVDF-TrFE链和MXene片之间可能发生界面相互作用的示意图。

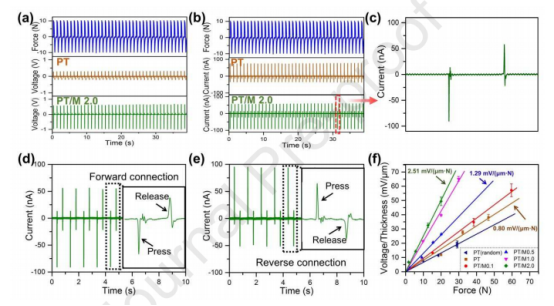

图4.压缩条件下PVDF-TrFE/MXene复合纳米纤维的压电输出。(a)在相同正弦机械刺激下(蓝色),PT(棕色)和PT/M2.0(绿色)的电压和(b)电流输出。(c)放大Isc信号的一个周期。(d)正向和(e)反向连接中PT/M2.0的详细电流输出信号。(f)不同压力下不同PVDF-TrFE/MXene复合纳米纤维的实验电压响应符号和线性拟合。

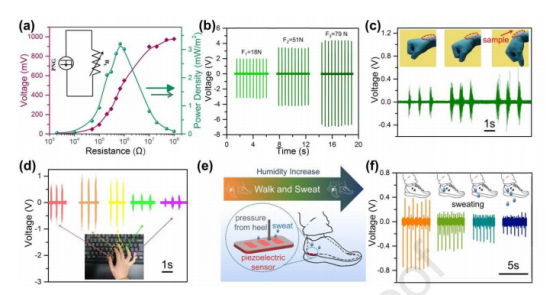

图5.能量收集和传感器应用。(a)在20N下使用不同外部电阻的PT/M2.0的电压和瞬时功率密度,插图为电路图。(b)当频率为2Hz时,PT/M2.0在不同力下的输出电压。(c)当手腕以不同角度弯曲时,附着在手腕上的复合膜的电压变化。(d)在不同的手指触摸动作下,附着在按键上的样品的相对电压信号。(e)固定在脚后跟下方以检测脚汗的传感器的示意图。(f)当脚出汗时,来自脚跟的压力信号。
