DOI:10.1016/j.jcis.2020.11.103
具有成本效益、活性和稳定性的电催化剂是电催化分解水制氢的关键。在此,研究者通过静电纺丝法制备出一种由Ni/Gd2O3/NiO异质结构成的新型纳米纤维(NF)。所制备的材料对析氢反应(HER)具有较高的电催化性能,起始电位为89mV,与铂(Pt)的电位非常接近。在Ni/Gd2O3/NiO同轴异质结构中成功优化了NiO的化学和电学性能,掺有Gd3+的NiO NFs显著提高了其电导率并促进了HER反应动力学。这些NFs具有长期耐用性和可通过HER产氢的独特优势,并且性能优于基准Pt催化剂。这些金属氧化物NFs和纳米结构的成功制备为合成高效HER催化剂提供了新的途径。

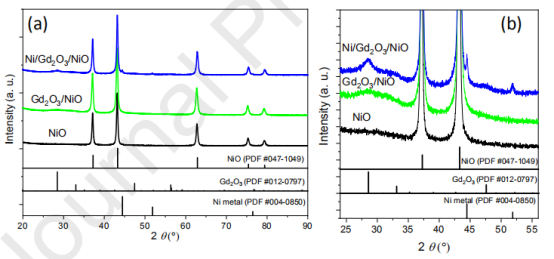

图1:所制备的NiO、Gd2O3/NiO和Ni/Gd2O3/NiO纳米纤维的XRD图谱。图b聚焦在更窄的2θ窗口上,以进行更精细的分析。在每个图的底部,显示了NiO(PDF#047-1049),Gd2O3(PDF#012-0797)和金属Ni(PDF#004-0850)参考结构的相位分配。

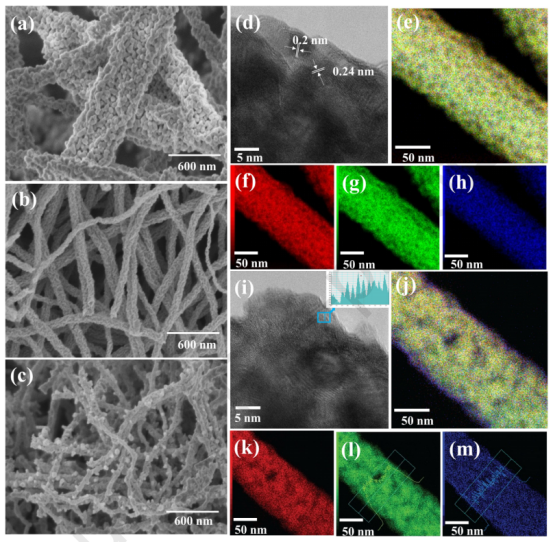

图2:所制备的NiO(a),Gd2O3/NiO(b)和Ni/Gd2O3/NiO(c)纳米纤维的场发射SEM图像。Gd2O3/NiO(d,e-h)和Ni/Gd2O3/NiO(i,j-m)的HRTEM图像(d和i)以及EDX元素映射(e-h和j-m)。蓝色框标记的Ni/Gd2O3/NiO区域的快速傅立叶变换(FFT)图谱以及插图中的相应强度分布(i),氧(f和k),镍(g和l)和钆(h的m)。(1)和(m)中的线扫描证实了Gd在NF表面上的偏析。

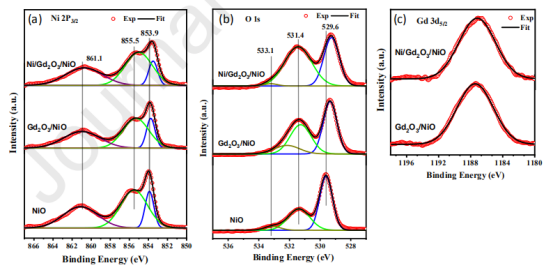

图3:NiO、Gd2O3/NiO和Ni/Gd2O3/NiO纳米纤维中Ni 2p(a),O 1s(b)和Gd 3d(c)的高分辨率XPS光谱。

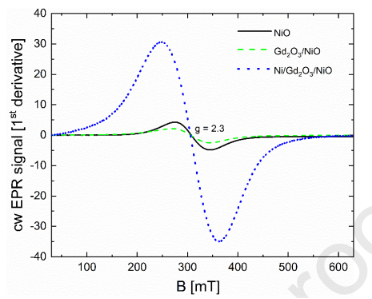

图4:NiO、Gd2O3/NiO和Ni/Gd2O3/NiO纳米纤维的室温CW-EPR光谱(9.78GHz,5G,100kHz,2mW mw功率)。将光谱归一化为样品质量。

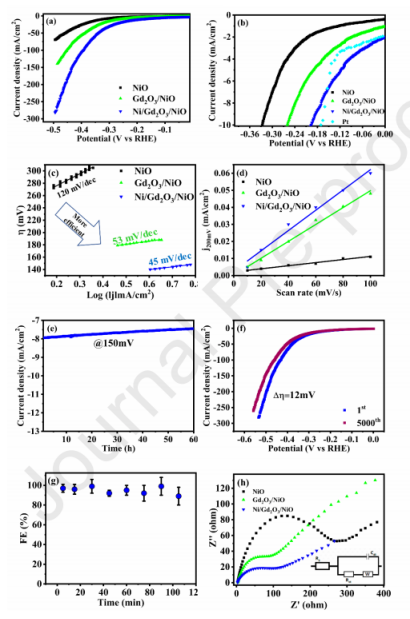

图5:a)在1M KOH中,以5mV/s获取的NiO、Gd2O3/NiO和Ni/Gd2O3/NiO纳米纤维进行HER的LSV曲线,b)在1M KOH中,以5mV/s获取的试样纳米纤维和市售Pt在10mA/cm2下的LSV曲线,c)所制备纳米纤维的Tafel图,d)通过绘制200mV(相对于RHE)下的电流密度变化(Δj=(ja-jc)/2)来估算Cdl。e)Ni/Gd2O3/NiO在150mV下的计时电流测试,f)在1M KOH中,以5mV/s获取的Ni/Gd2O3/NiO电极在进行5000CV测试之前和之后的LV曲线,g)实验前,在Ar饱和的1M KOH中,Ni/Gd2O3/NiO在350mV(相对于RHE)下进行HER长达30min的法拉第效率(FE)。每15分钟对析出的H2浓度进行定量;h)在0.1Hz到1MHz的频率范围内绘制EIS奈奎斯特曲线,等效电路如插图所示。

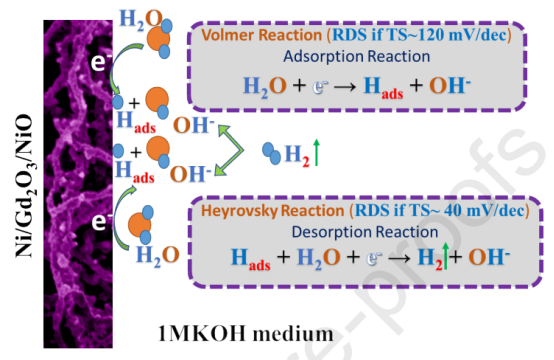

图6:Ni/Gd2O3/NiO NF表面的HER机理。
