DOI:10.1016/j.cplett.2020.138230

通过静电纺丝和溅射法合成了镍/碳化硅/碳（Ni/SiC/C）复合纳米纤维。Ni涂层的引入对SiC/C纳米纤维的电磁波吸收性能有着显著的影响。结果表明，在C波段，其介电常数和磁导率均有明显提高，并且达到了最佳反射损耗（RL）。吸收剂厚度为5mm的复合纳米纤维/石蜡混合物（10wt％）在4.3GHz下的RLmin约为-32.3dB。综上所述，Ni/SiC/C复合纳米纤维是一种高效、轻质的电磁波吸收材料。

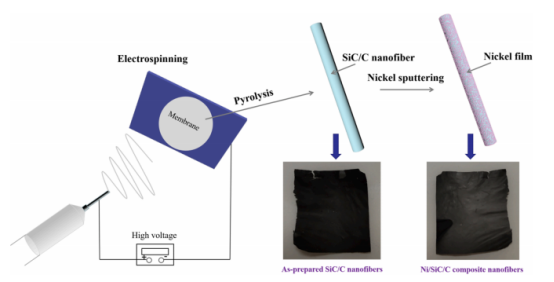

图1.合成Ni/SiC/C复合纳米纤维的步骤示意图。

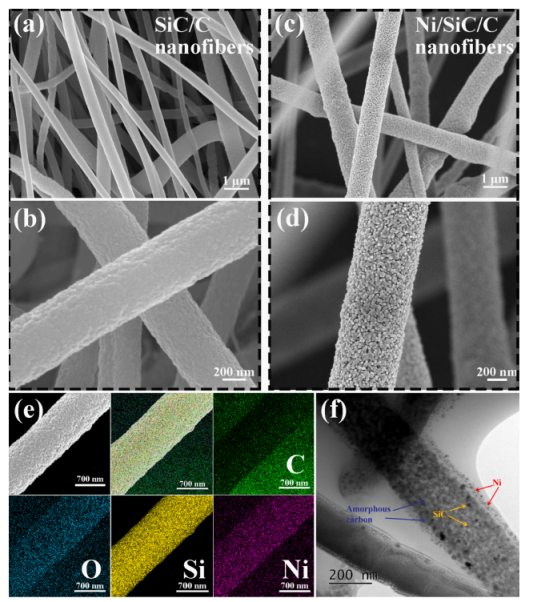

图2.（a，b）SiC纳米纤维和（c，d）Ni/SiC/C纳米纤维的SEM图像。（e）单根Ni/SiC/C纳米纤维截面的SEM图像以及C、O、Si和Ni的EDS映射图像。（f）Ni/SiC/C纳米纤维的横截面TEM图像。

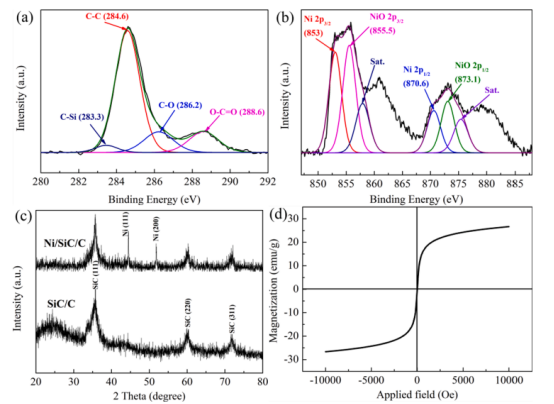

图3.（a）和（b）Ni/SiC/C复合纳米纤维的XPS光谱，（c）XRD图和（d）磁滞回线。

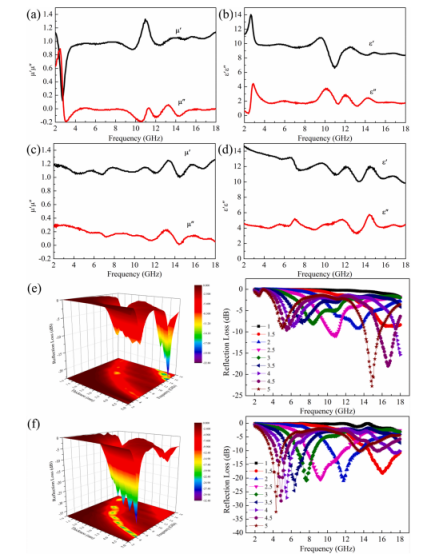

图4.SiC/C纳米纤维和Ni/SiC/C复合纳米纤维的（a-d）μr和εr光谱。（e）和（f）SiC/C纳米纤维和Ni/SiC/C复合纳米纤维的RL。

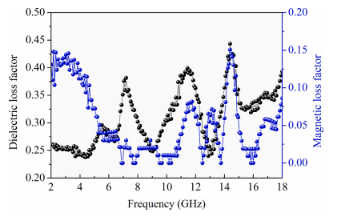

图5.Ni/SiC/C复合纳米纤维的介电损耗角正切和磁损耗角正切与频率的关系。

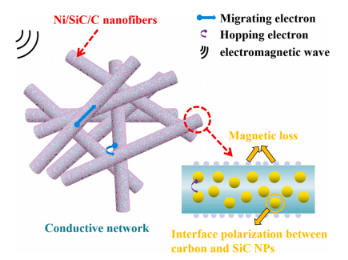

图6.Ni/SiC/C纳米纤维中电磁波吸收的机理示意图。
