DOI:10.3390/coatings10121183

近年来，异质结构半导体光催化剂在促进全球环境清洁方面受到了广泛关注。在此，研究者通过简单的同轴静电纺丝和随后的退火工艺合成了氧化石墨烯（GO）包裹氧化锌（ZnO）核壳纳米纤维（CSNFs），以获得高效的光催化性能和稳定性。异质结催化剂由ZnO和GO组成，其中由ZnO形成封闭的核部分，GO则位于表面，用作保护壳。通过场发射扫描电子显微镜、高分辨率透射电子显微镜和X射线衍射证实了所需产物的成功合成。与相应的ZnO NFs相比，ZnO@G CSNFs显示出增强的光催化活性。同样，以核-壳形式将GO掺入ZnO纳米纤维中可显著抑制光腐蚀。这项研究强调了使用GO作为涂层材料来增强ZnO基光催化剂光催化性能的可行性。

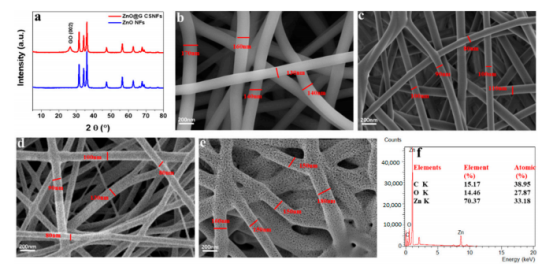

图1.ZnO NFs和ZnO@G CSNFs的XRD图（a）；ZnAc/PVP/G NFs的FE-SEM图像（b）；350℃/3h退火的ZnAc/PVP/G CSNFs的FE-SEM图像（c）；450℃/3h退火的ZnAc/PVP/G CSNFs的FE-SEM图像（d）；550℃/3h退火的ZnAc/PVP/G CSNFs的FE-SEM图像（e）；ZnO@G CSNFs的SEM-EDS（f）。

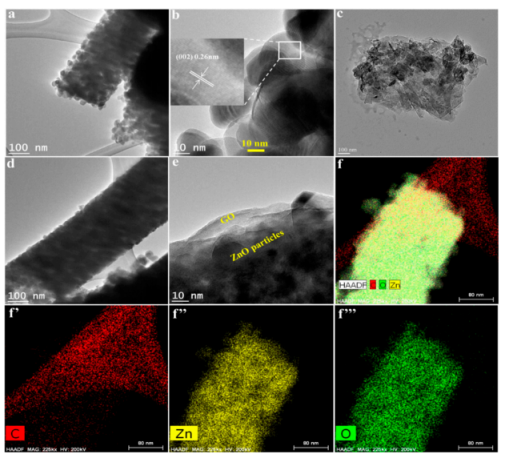

图2.ZnO NF的TEM图像（a）；ZnO NF上的ZnO颗粒（b），GO（c）和ZnO@G CSNF（d）的放大图像；ZnO@G CSNF的放大图像（e）；ZnO@G CSNF的元素映射图（f）：（f’）C；（f”）Zn；（f”’）O。

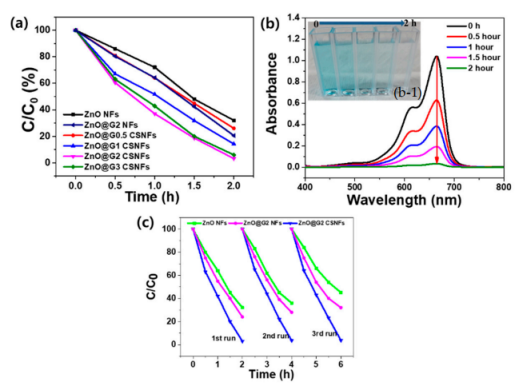

图3.不同样品在紫外光下对MB的光催化降解（a）；ZnO@G2 CSNFs在紫外光下处理MB溶液长达2h的紫外可见吸收光谱（b），插图为样品的数字图像，实时显示颜色变化（b-1）；不同样品的光催化降解循环（c）。

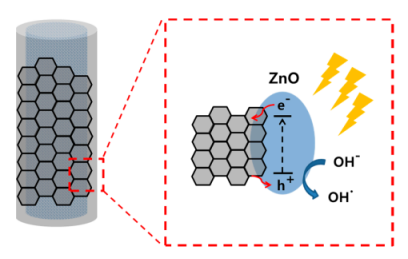

图4.显示内部结构和降解机理的示意图。
