DOI:10.1002/slct.202003287

在本研究中，通过一步静电纺丝法和随后的Ag纳米粒子（NPs）修饰合成了平均直径约为195nm的磷掺杂二氧化钛纳米纤维（TNF）。在模拟太阳光下，2％P掺杂TNFs（Ag-PTNFs）上尺寸约为8nm的AgNPs对Cr（VI）的还原表现出优异的光催化活性，在pH=3的条件下，90分钟内Cr（III）的转化率约为100％，伪一级速率常数为0.085min-1，比TNFs高96.5％。Ag-PTNFs还表现出良好的亚甲基蓝光降解性能，其伪一级速率常数为0.052min-1，比TNFs高82.7％。Ag-PTNFs增强的光催化性能可归因于带隙的减少，电荷分离的增加和重组率的降低。本文提出了一种基于银和磷掺杂协同效应的光催化机理，凸显了该类复合材料在水修复方面的潜力。

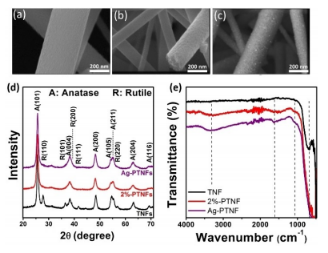

图1.（a）TNFs，（b）2％-PTNFs和（c）Ag-PTNFs的FE-SEM图像以及相应的（d）XRD和（e）FTIR光谱。

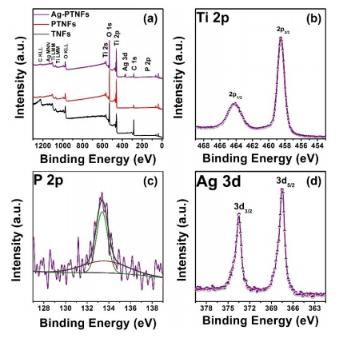

图2.（a）TNFs、PTNFs和Ag-PTNFs的XPS全扫描光谱以及（b）Ti 2p，（c）P 2p和（d）Ag 3d的相应高分辨率XPS。

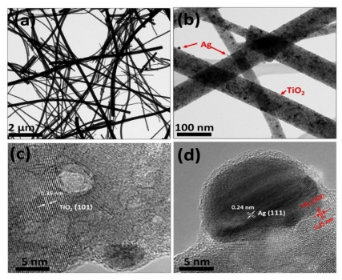

图3.Ag-PTNFs的（a，b）TEM和（c，d）HRTEM图像。

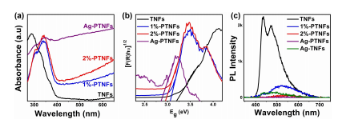

图4.（a）TNFs的紫外可见漫反射光谱，（b）呈现带隙的Kulbelka-Munk变换和（c）光致发光光谱。

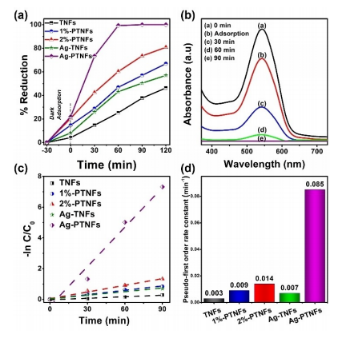

图5.（a）在模拟太阳辐射下所有样品对Cr（VI）的光还原性能；（b）Cr（VI）-DPC复合物对Ag-PTNFs的时间依赖性紫外可见吸收光谱；（c）Cr（VI）光还原的伪一级动力学和相应的（d）速率常数。

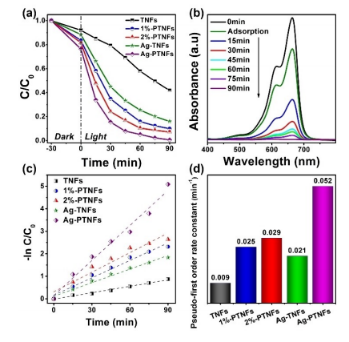

图6.（a）MB的光氧化；（b）Ag-PTNFs对MB的紫外可见吸收光谱；（c）MB光降解的伪一级动力学；（d）TNFs、1％-PTNFs、2％-PTNFs、Ag-TNFs和Ag-PTNFs光氧化MB的速率常数。

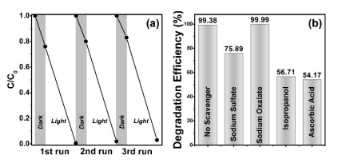

图7.（a）在存在和不存在自由基清除剂的情况下，Ag-PTNFs对MB的光降解效率。（b）Ag-PTNFs光降解MB三个循环期间的光催化性能。

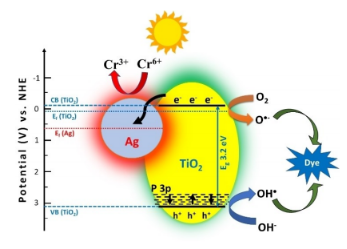

图8.模拟太阳辐射下Ag-PTNFs的光催化还原和氧化机理。
