DOI:10.1016/j.polymer.2020.123258

当前，静电纺丝技术是最常用的纺丝技术。然而，静电纺丝存在生产效率低、安全隐患大等缺陷，这就导致了由复合溶液挤出相变纤维的新型离心纺丝技术的发展。通过离心纺丝制备了基于聚乙二醇（PEG）和聚乙烯吡咯烷酮（PVP）的柔性复合相变纤维。此外，碳纳米管充当导热填料，以增强柔性复合相变纤维的导热性。利用扫描电子显微镜（SEM）观察纤维的微观结构。采用差示扫描量热法（DSC）和热重分析（TGA）测定纤维的热性能。结果表明，PEG/PVP浓度对纤维直径和光滑度有不同的影响，且随着PEG含量的增加，储能效果增强。综上所述，基于PEG和PVP的柔性复合相变纤维具有很好的隔热应用前景。

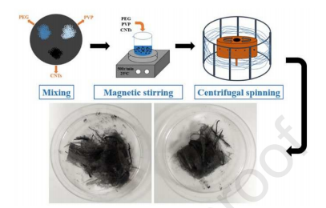

图1.PEG/PVP/CNTs PCMs的制备步骤。

图2.PEG/PVP/CNTs复合纤维的示意图。

图3.PEG和PEG/PVP/CNTs PCM纤维的密封性试验：（a）PEG，（b）1wt％CNTs，（c）3wt％CNTs，（d）5wt％CNTs。

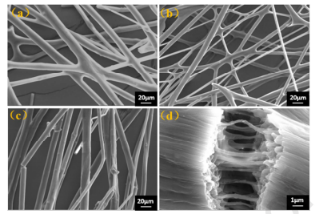

图4.离心纺丝复合纤维的形貌和微结构：（a）1wt％CNTs，（b）3wt％CNTs，（c）5wt％CNTs和（d）CNTs包裹在复合纤维中。

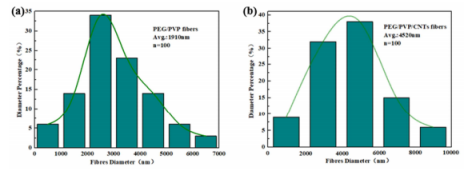

图5.（a）PEG/PVP PCM纤维和（b）PEG/PVP/5wt％CNTs PCM纤维的直径分布。n表示所分析样品的数量。

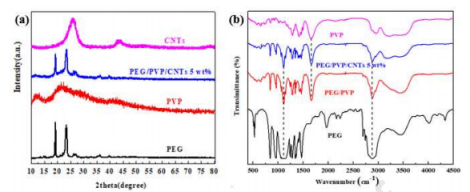

图6.PVP、PEG、CNTs和PEG/PVP/5wt％CNTs PCMs纤维的a）XRD图谱和b）FTIR光谱。

图7.PEG和PVP/PEG复合纤维的DSC曲线。

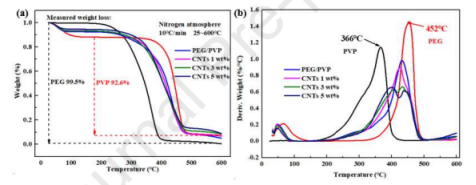

图8.通过TGA分析PEG、PVP/PEG复合纤维和CNTs/PEG/PVP纤维的热稳定性。

图9.PEG、PVP、PEG/PVP和PEG/PVP/CNTs的加热以及冷却曲线。

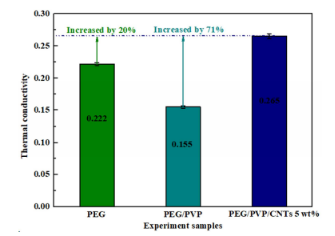

图10.PEG、PEG/PVP PCMs纤维和PEG/PVP/CNTs PCMs纤维在25℃下的导热性。
