DOI: 10.1039/d0bm01302a

组织粘合剂已广泛应用于治疗肺漏气的外科手术中。然而，传统粘合剂在潮湿条件下的界面强度较差。为了克服这一临床问题，研究者对阿拉斯加狭鳕鱼皮明胶进行了改性（C10-ApGltn），使其包含癸基（C10）基团，并使用静电纺丝法制备了一种组织粘合性纤维片（AdFS）。与原始ApGltn（Org-ApGltn）片相比，C10-AdFS在粘附到猪胸膜时显示出更高的破裂强度。破裂试验后苏木精-伊红染色切片显示，猪胸膜表面保留有致密的C10-AdFS层。评估了ApGltn的C10改性程度对破裂强度的影响。研究表明，13C10-AdFS具有最高的破裂强度。此外，用大鼠肺进行的离体实验表明，13C10-AdFS（41cm H2O）表现出比Org-AdFS更高的破裂强度。13C10-AdFS中的癸基与细胞的疏水蛋白和脂质双层相互作用，导致13C10-AdFS与胸膜之间的界面强度较高。此外，皮下植入大鼠背部的13C10-AdFS样品在21天内完全降解，没有任何严重的炎症反应。上述结果表明13C10-AdFS是一种很有前途的治疗肺漏气的粘合材料。

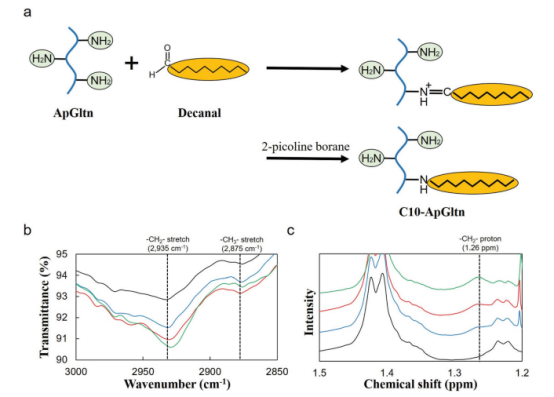

图1.具有不同改性比率的C10-ApGltn的合成和表征。（a）用癸基基团修饰ApGltn。（b）具有不同改性比率的C10-ApGltn样品的FTIR光谱和（c）1H-NMR光谱：Org-ApGltn（黑线），13C10-ApGltn（蓝线），20C10-ApGltn（红线）和37C10-ApGltn（绿线）。

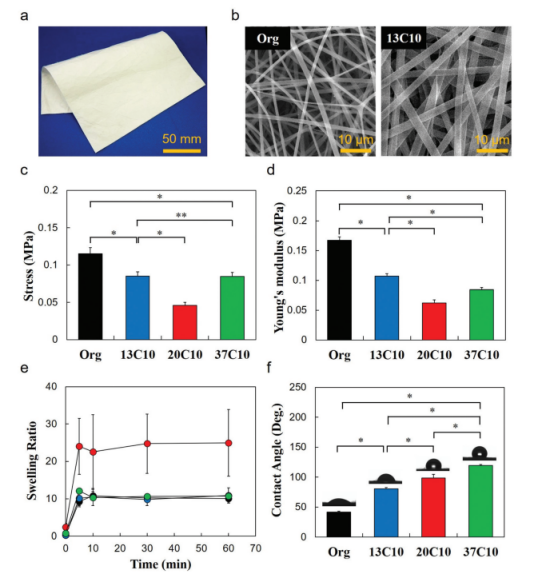

图2.AdFSs的制备和理化特性。（a）13C10-AdFS的照片。（b）Org-AdFS（左）和13C10-AdFS（右）的SEM图像。（c）具有不同改性比率的C10-AdFS的拉伸强度和（d）杨氏模量。（e）在37℃的盐水中浸泡后，具有不同改性比率的Org-AdFS和C10-AdFS的溶胀行为。（f）施加水滴5s后，具有不同改性比率的Org-AdFS和C10-AdFS的水接触角。所有实验的样品为在150℃下热交联5h的Org-AdFS（黑色），13C10-AdFS（蓝色），20C10-AdFS（红色）和37C10-AdFS（绿色）。所有AdFS的厚度均为200µm。数据显示为三个或五个样本的平均值±标准差（n=3或5）。*p<0.05，**p>0.05。

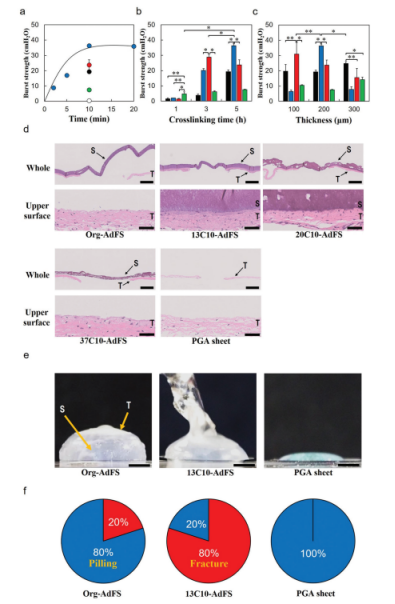

图3.AdFSs在猪胸膜上的破裂强度。（a）具有不同水化时间的13C10-AdFS的破裂强度。AdFS的厚度为200µm，并在150℃下交联5h。将PGA片材用作对照材料。（b）具有不同改性比率和交联时间的C10-AdFS的破裂强度。AdFS厚度为200μm。（c）具有不同改性比率和厚度的C10-AdFS的破裂强度。所有AdFSs在150℃下交联5h。（d）Org-AdFS、C10-AdFS和PGA片破裂后的组织学观察，显示整个样品的横截面（顶部）和上表面（底部）。比例尺为500µm（顶部）和50µm（底部）。（e）破裂时Org-AdFS、13C10-AdFS和PGA片的照片。比例尺为5mm。（f）在Org-AdFS、13C10-AdFS和PGA片的破裂强度测量中观察到的断裂模式（n=5）。AdFS在150℃下交联5h；ADFS厚度为200μm。图像中显示了AdFS（S）和组织（T）。破裂强度测定中使用的样品是Org-AdFS（黑色），13C10-AdFS（蓝色），20C10-AdFS（红色），37C10-AdFS（绿色）和PGA表（白色）。数据显示为五个样本的平均值±标准差（n=5）。*p<0.05，**p>0.05。

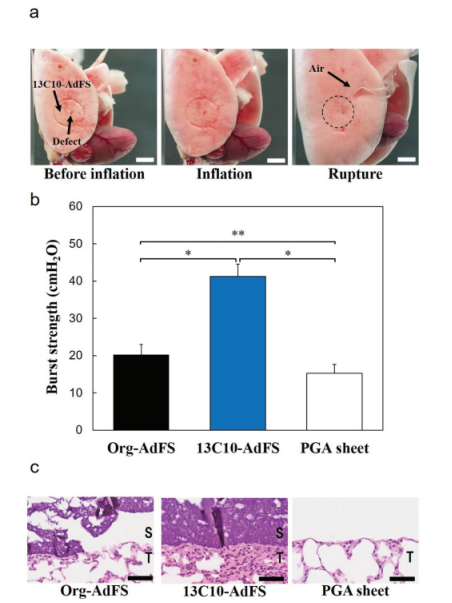

图4.AdFSs在大鼠肺上的破裂强度。（a）显示13C10-AdFS在大鼠肺部破裂强度测定的照片。比例尺为5mm。（b）C10-AdFS、Org-AdFS和PGA片的破裂强度，其厚度为200µm，在150℃下交联5h。（c）破裂强度测定后AdFS和PGA片的组织学观察。图像中显示了AdFS（S）和组织（T）。比例尺为50µm。数据表示为五个样本的平均值±标准差（n=5）。*p<0.05，**p>0.05。

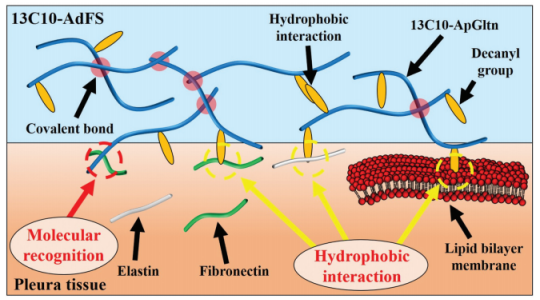

图5.13C10-AdFS对猪胸膜和大鼠肺的粘附机制。

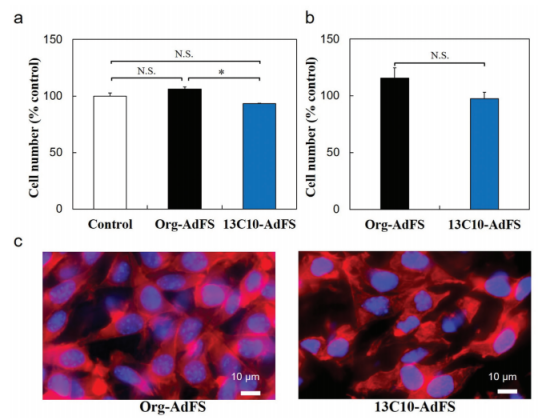

图6.AdFS与L929细胞的细胞相容性。（a）L929细胞与AdFS裂解液孵育24小时的细胞活性。（b）在AdFS上培养24小时的L929细胞的细胞活性。（c）在AdFS上培养24小时的L929细胞的肌动蛋白/DAPI染色。数据显示为三个样本的平均值±标准差（n=3）。*p<0.05，N.S.：p>0.05。

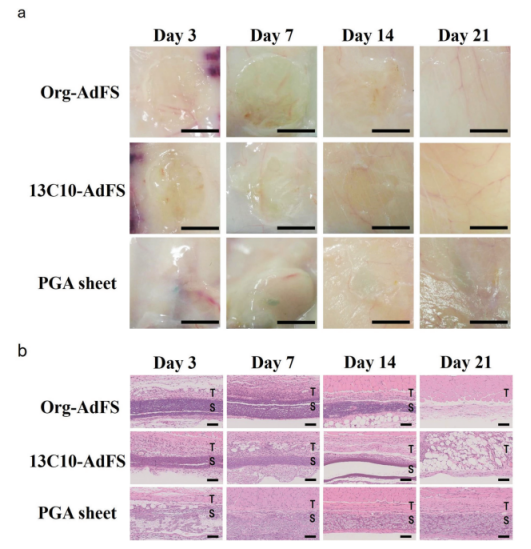

图7.在大鼠背部皮下植入Org-AdFS、13C10-AdFS和PGA片。（a）植入片材和周围组织的照片。比例尺为5mm。（b）植入后第3、7、14和21天HE染色片材和周围组织的横截面。图像中显示了片材（S）和组织（T）。比例尺为100µm。
