DOI:10.1002/slct.202003983

通过简单的溶胶-凝胶法结合静电纺丝制备了直径为200nm的NiO@Co3O4核-壳氧化物纳米纤维（NF）。当用作锂离子电池（LIBs）负极材料时，在0.5C下经过200次循环后可提供稳定的循环性能，比容量为487 mAh g-1，此外，在每种电流密度下均可观察到核-壳纳米纤维的高倍率性能。这表明，核-壳纳米结构的电化学性能显著提高了NiO和Co3O4纳米纤维的可逆容量和高倍率容量。这种增强的电化学性能归因于各组分之间的协同作用。

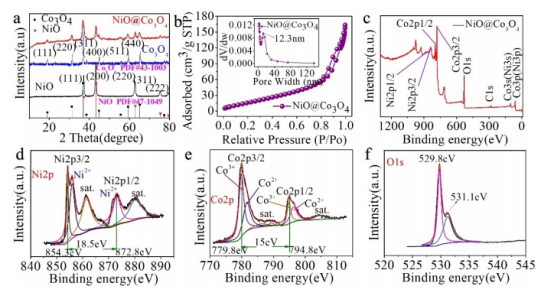

图1.（a）Co3O4、NiO和NiO@Co3O4的XRD图谱。（b）NiO@Co3O4的N2吸附-解吸等温线和孔径分布（插图），（c）XPS全扫描光谱以及（d-f）Ni2p、Co2p和O1s高分辨率XPS光谱。

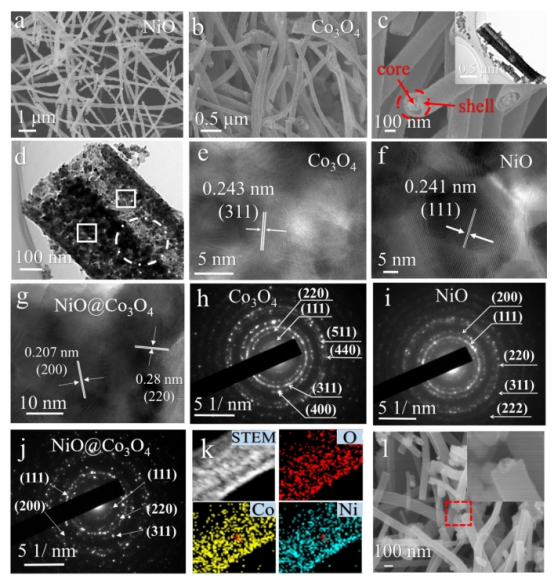

图2.（a）NiO，（b）Co3O4和（c）NiO@Co3O4的SEM图像；NiO@Co3O4核-壳纳米纤维的（插图）低倍和（d）高倍放大TEM；（e）Co3O4，（f）NiO和（g）NiO@Co3O4的高分辨率TEM图像；（h）Co3O4，（i）NiO和（j）NiO@Co3O4的SAED图谱；（k）TEM-EDS元素映射（Co，Ni，O）；（l）循环NiO-Co3O4电极。

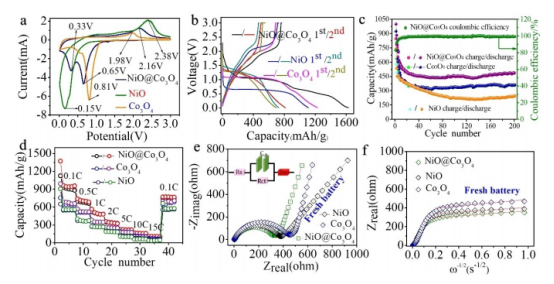

图3.（a）NiO、Co3O4和NiO@Co3O4电极在0.5 mV/s的扫描速率下进行第一次循环的CV曲线和（b）在0.1C下的放电-充电曲线。（c）NiO@Co3O4电极在0.5C下的循环性能和库伦效率。（d）NiO@Co3O4电极在不同角度下的倍率性能。（e）NiO、Co3O4和NiO@Co3O4在低频下的EIS和（f）Zreal与ω1/2之间的关系。
