DOI:10.1016/j.bej.2020.107846

细胞移植技术的最新进展表明，聚合物纤维组织工程支架为细胞递送提供了合适的物理环境，包括结构支撑，并有效模拟了移植细胞的细胞外基质。该研究探索了三种最常用的以2:1（wt.％）的比例与聚（ε-己内酯）（PCL）共混的聚酯基生物聚合物材料，即聚癸二酸甘油酯（PGS）/PCL，聚乳酸-乙醇酸（PLGA）/PCL，聚1-丙交酯（PLLA）/PCL和纯PCL的结构、组成和性能，及其作为视网膜祖细胞（RPC）附着和RPC增殖载体的效用。采用扫描电子显微镜、接触角分析、拉曼光谱、电导率和离子电导率以及体外RPC粘附和增殖研究分析了在相同静电纺丝条件下制备的PGS/PCL、PLLA/PCL、PLGA/PCL和纯PCL纤维支架的理化特性。该研究结果表明，与其他聚合物共混物和纯PCL相比，PGS/PCL支架更有利于促进RPC附着和RPC增殖，这归因于有利的表面和本体性能的组合，总体而言，PGS/PCL共混物有望成为视网膜退行性疾病未来临床治疗的合适载体。

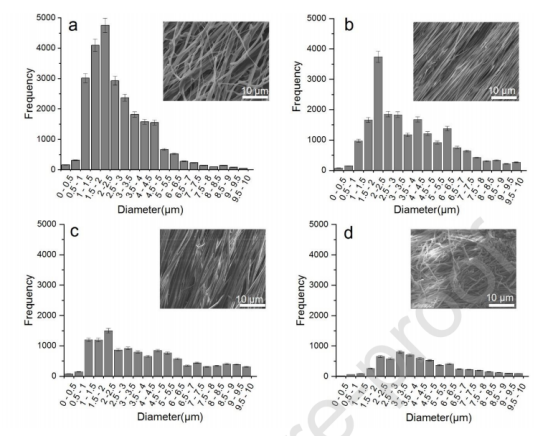

图1.电纺样品的平均纤维直径分布直方图和SEM图像，显示了a）纯PCL，b）PGS/PCL，c）PLLA/PCL和d）PLGA/PCL聚合物共混物的代表性样品形态。

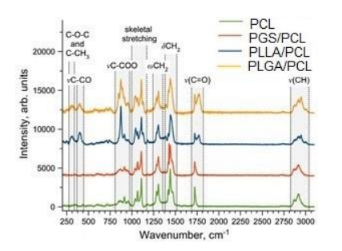

图2.在250-3000cm-1区域内测量的电纺样品的725nm拉曼光谱。

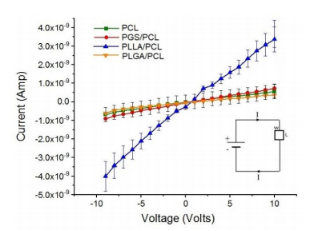

图3.RT下电纺样品的电压-电流特性。在±10V之间的每个电压下，测量1小时内的电流。

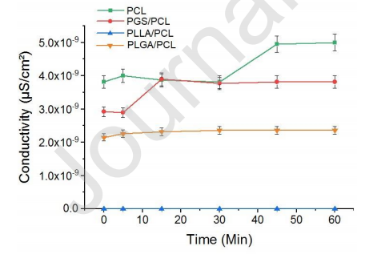

图4.电纺样品的离子电导率特性。在达到恒定电流值所需的时间段内，在四个不同电压（0.1、0.2、0.4和1V）下对每种支架进行测量，显示电导率随时间的变化。

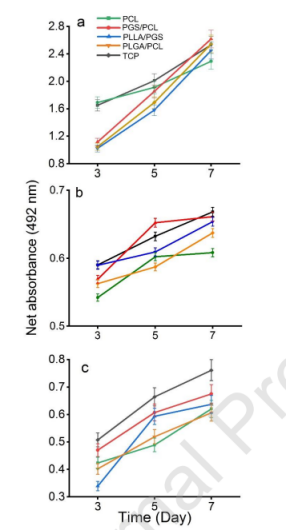

图5.a）在存在聚合物条件培养基的情况下Vero细胞系的代谢活性，b）在固态浇铸样品上的RPCs，以及c）在电纺样品上的RPCs。

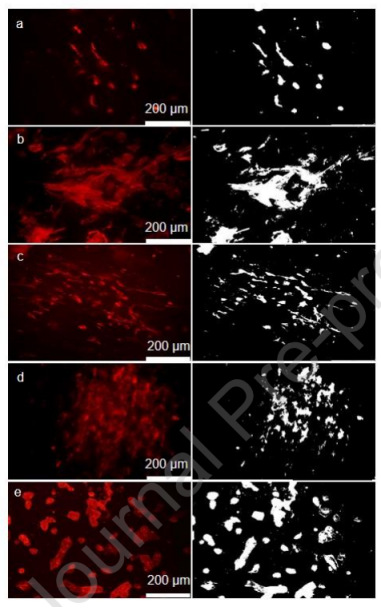

图6.培养7天后，样品上RPCs的鬼笔环肽染色和二进制图像，a）纯PCL，b）PGS/PCL，c）PLLA/PCL，d）PLGA/PCL，e）对照TCP。

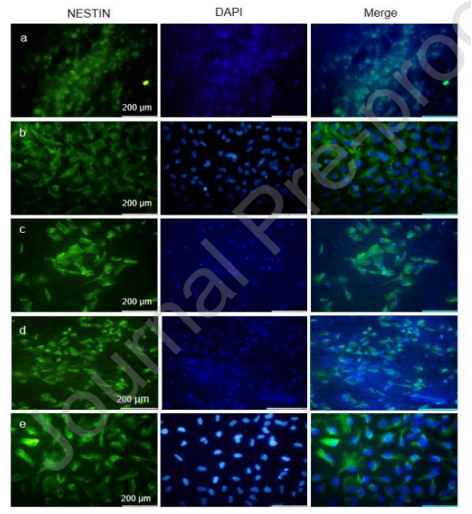

图7.RPCs的NESTIN免疫染色识别（左），DAPI复染（中间），以及ImageJ®获得的合并图像（右）。a）纯PCL，b）PGS/PCL，c）PLLA/PCL和d）PLGA/PCL以及e）对照TCP。

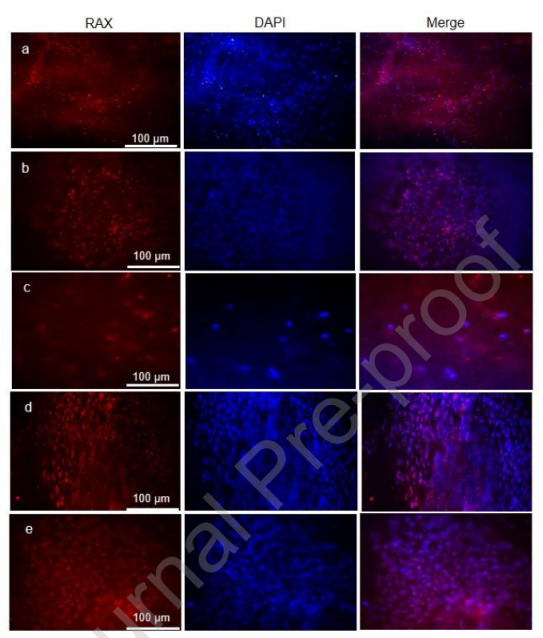

图8.样品RAX表达的免疫染色（左），DAPI复染（中间），ImageJ®获得的合并图像（右）。a）纯PCL，b）PGS/PCL，c）PLLA/PCL和d）PLGA/PCL，以及e）对照TCP。
