DOI:10.1016/j.matlet.2020.129038

粘连形成是临床医生急需解决的重要术后问题。本研究合成了一种新型三元复合电纺纳米纤维膜，作为预防术后粘连的潜在屏障。使用合适的技术对所制备的膜进行了表征。该膜具有优异的亲水性（接触角为15.2°）、机械稳定性（5.04MPa，应变为50％）和生物相容性（细胞活性为106％），这些正是术后防粘连屏障膜所必备的特性。综上，该膜可以作为一种替代膜以解决目前使用的抗粘附屏障膜的缺陷。

图1.纯PCL和三元复合PGC纳米纤维的（a-b）SEM图像，（c）FTIR光谱。

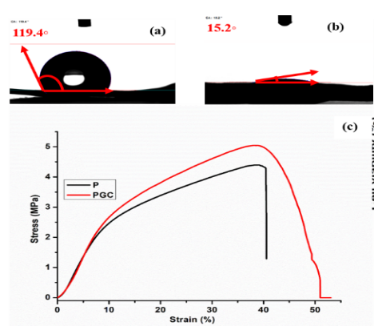

图2.纯PCL和三元复合PGC纳米纤维的（a-b）接触角测量，（c）应力-应变曲线。

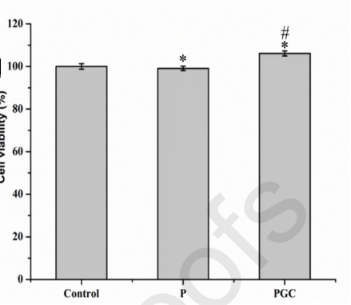

图3.对照、纯PCL和三元复合PGC纳米纤维的MTT分析结果（误差条代表标准偏差，与对照相比*P＞0.05，与纯PCL相比#P＜0.05）
