DOI: 10.1002/mabi.202000300

由于难以制备出适合细胞增殖的支架材料，因此利用体外扩增角膜缘干细胞（LSC）移植治疗角膜缘干细胞缺乏症（LSCD）患者难以在临床上得到广泛应用。为了应对这些挑战，作者提出了一种新型电纺聚己内酯（PCL）/明胶纳米复合材料，以制备适合角膜缘微环境细胞（LNC）体外增殖的三维支架，这在治疗LSCD等疾病方面具有里程碑意义。将不同重量比的PCL和明胶溶解在混合溶剂中，然后进行静电纺丝和交联以制备适合细胞增殖的支架。纳米复合材料的表征结果显示，明胶含量对其微观形态、热性能、结晶度、降解温度、亲水性和机械性能有着显著影响。P8G2-C（PCL:明胶=80:20，交联）具有光滑的纤维和均匀的孔隙，其亲水性、机械性能和柔性均得到明显改善，细胞增殖试验显示其可以支持LNC。此处进行的详细研究证明了将PCL/明胶电纺纳米复合材料用作组织工程角膜支架的可行性，这无疑为组织工程领域的发展提供了一个新的视角。

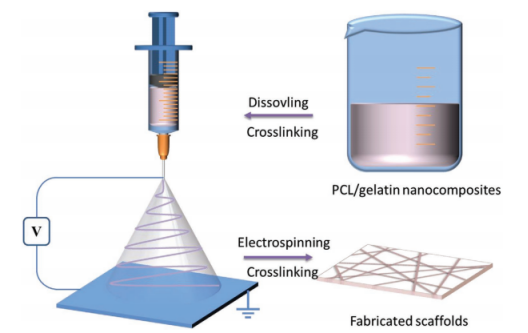

图1.聚己内酯（PCL）/明胶纤维杂化支架的制备过程。

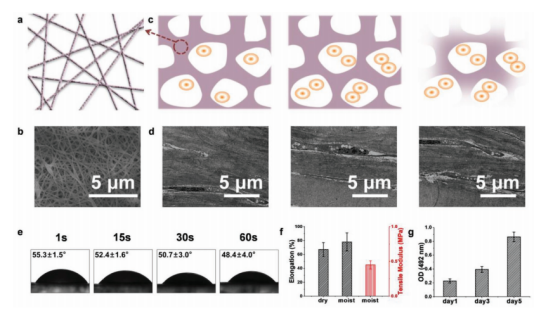

图2.a）纤维支架形态的示意图和b）扫描电子显微镜（SEM）照片。c）示意图和d）透射电子显微镜（TEM）照片，显示了聚己内酯（PCL）/明胶纤维杂化支架中的细胞增殖。e）水接触角测试的实时图像；f）纤维支架P8G2-C的拉伸性能；g）纤维支架P8G2-C上的细胞增殖分析。

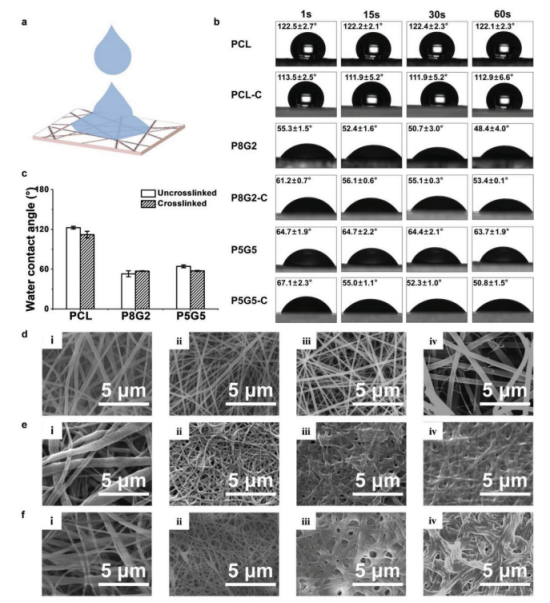

图3.a）纤维支架水接触角测试的示意图和b）实时图片。c）水滴滴落10s后的水接触角分析。d）PBS浸泡前的纤维支架形态：（i）PCL，（ii）P8G2，（iii）P5G5和（iv）P2G8；e）PBS浸泡24小时后：（i）PCL，（ii）P8G2，（iii）P5G5和（iv）P2G8；f）交联处理后：（i）PCL-C，（ii）P8G2-C，（iii）P5G5-C和（iv）P2G8-C。

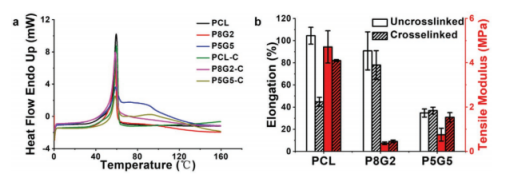

图4.a）交联处理前后纤维支架的差示扫描量热法（DSC）测试结果；b）纤维支架在潮湿条件下的拉伸性能。

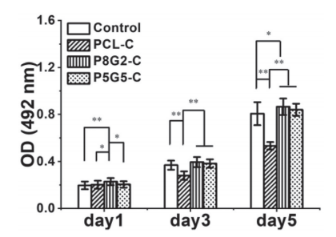

图5.纤维支架上的细胞增殖分析。
