DOI:10.1016/j.matchemphys.2020.124038
通过多功能静电纺丝技术,随后在600℃下煅烧2h,成功合成了一维原始和金掺杂氧化锡(SnO2)纳米纤维。通过X射线衍射(XRD)、配备能量色散X射线光谱仪(EDAX)的扫描电子显微镜(FE-SEM)、透射电子显微镜(TEM)和紫外可见分光光度计对合成的纳米纤维进行了表征。传感器的响应很大程度上取决于工作温度和添加剂的用量。在370℃下,3wt%Au掺杂SnO2样品呈现出最佳性能。所构建的传感装置对硫化氢(H2S)、丙酮、氨、乙醇和丙醇等还原性气体普遍存在响应,H2S的最低检测浓度为1ppm,对其他气体为10ppm。因此,该装置可用于选择性检测H2S,避免了浓度低于10ppm的其他还原性气体的交联响应问题。计算出H2S的理论检测限为550ppb。因此,该装置可用于诊断口臭,因为口臭患者呼出气中的H2S浓度水平在80ppb-2ppm范围内。

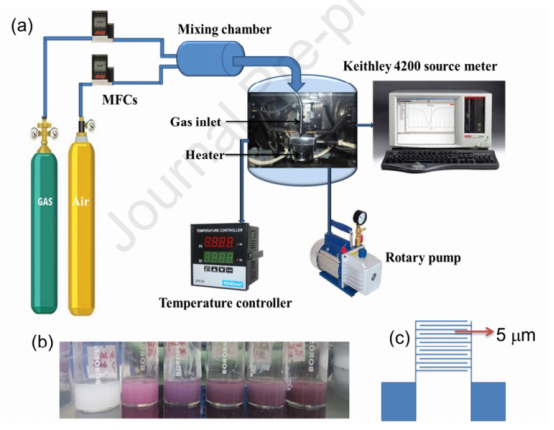

图1.(a)气体传感检测系统的示意图,(b)采用喷涂法由原始和Au掺杂纳米纤维/乙醇溶液制备装置,(c)IDE电极的示意图
图2.原始SnO2纳米纤维(a)初纺和(b)在600℃下退火2h后,(c)3wt%Au掺杂SnO2纳米纤维在600℃退火2h后的FESEM图像。(d)(c)的放大图像

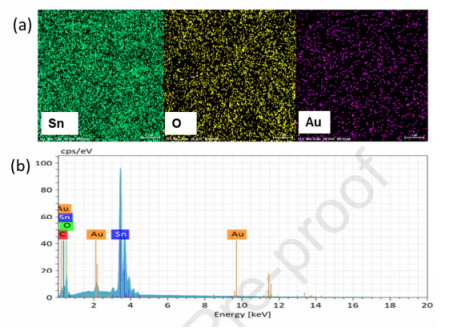

图3.(a)3wt%Au掺杂SnO2样品的元素图和(b)EDAX光谱

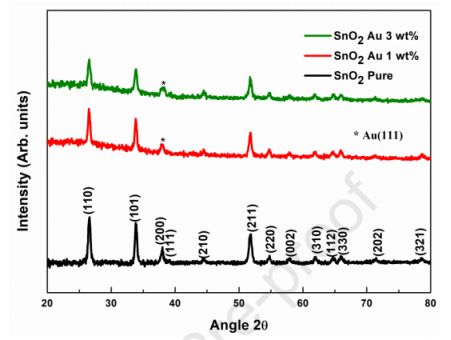

图4.原始和Au掺杂SnO2(1和3wt%)样品的XRD图谱
图5.(a)3wt%Au掺杂SnO2样品的TEM图像,(b)HRTEM图像和(c)SAED图谱

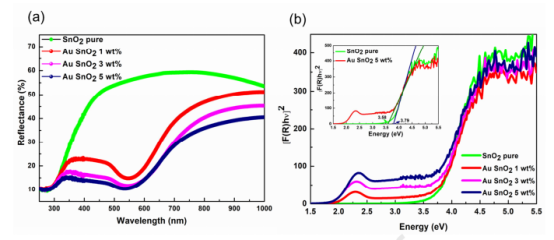

图6.(a)原始和Au掺杂SnO2样品的反射光谱,(b)Tauc图(插图:原始和5wt%Au掺杂SnO2样品带隙来自相应的Tauc图)

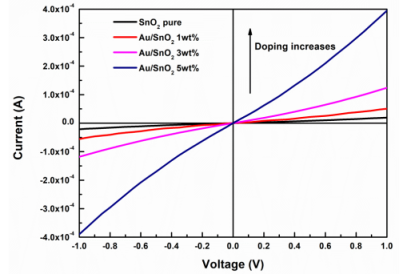

图7.在200℃下测量的原始和Au掺杂SnO2样品的IV特性

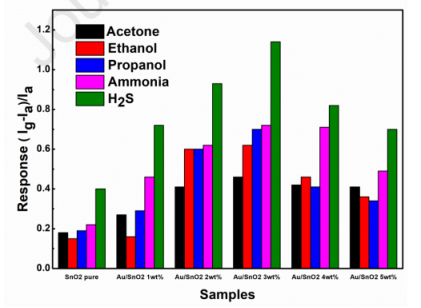

图8.原始和Au掺杂SnO2传感器在200℃下对各种气体的响应比较

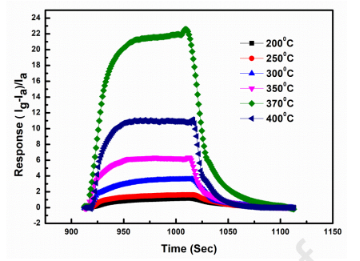

图9.在不同温度下3wt%Au掺杂SnO2传感器对100ppm H2S的响应比较

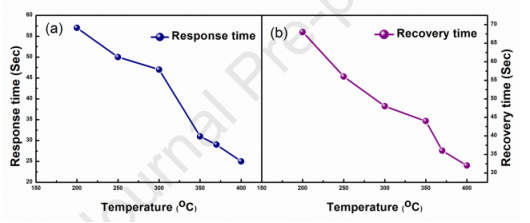

图10.对100ppm H2S的(a)响应时间和(b)恢复时间随温度的变化

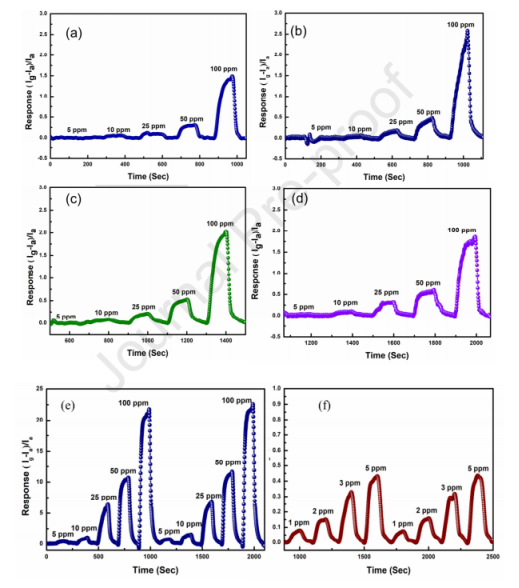

图11.在370℃下,3wt%Au掺杂SnO2样品对不同浓度(a)丙酮,(b)氨,(c)乙醇,(d)1-丙醇和(e,f)H2S的响应曲线

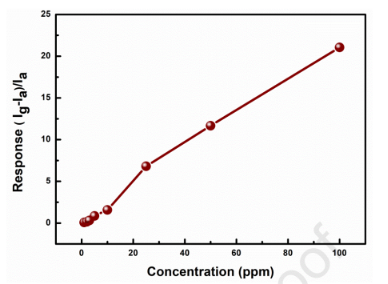

图12.370℃下3wt%Au掺杂SnO2样品对不同浓度H2S的响应变化

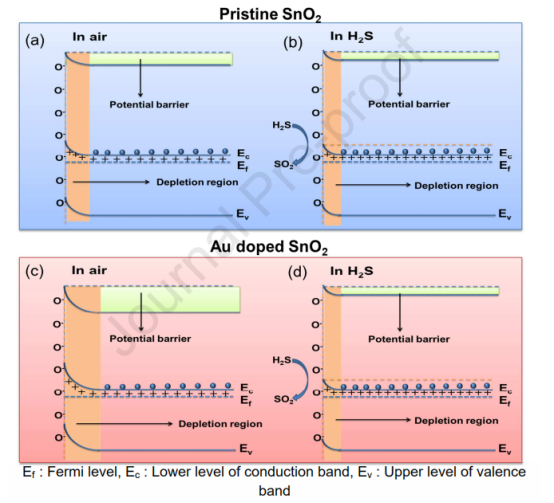

图13.SnO2传感器暴露于(a)空气和(b)H2S以及Au掺杂SnO2传感器暴露于(c)空气和(d)H2S的能带示意图
