DOI:10.1016/j.apsusc.2020.148388
采用静电纺丝和随后的退火工艺制备了Na掺杂Li2TiSiO5/C(Li2-xNaxTiSiO5/C)纳米纤维,并优化了其掺杂量。结果表明,适量的Na掺杂可以显著改善Li2TiSiO5/C的电化学性能。Li1.75Na0.25TiSiO5/C纳米纤维表现出最佳的电化学性能,在0.5和1 A g-1时分别达到333.8(在500次循环后)和329.6 mAh g-1(在1000次循环后)。即使在5 A g-1下经过1500次循环后,Li1.75Na0.25TiSiO5/C纳米纤维仍可提供222.2 mAh g-1的比容量以及优异的循环性能。其出色的电化学性能可归因于钠的合理引入、完整的碳涂层和独特的一维结构。该综合策略有利于促进Li2TiSiO5成为下一代市售锂离子电池。
图1.(a)Li2TiSiO5/C(误差参数:Rwp:3.62%,Rp:2.18%)和(b)Li1.75Na0.25TiSiO5/C(Rwp:1.47%,Rp:0.62%)XRD图谱的Rietveld细化结果;(c)Li2TiSiO5/C NFs和Li1.75Na0.25TiSiO5/C NFs的XPS全扫描光谱;(d)Li1.75Na0.25TiSiO5/C NFs中Na 1s的XPS高分辨率光谱。
图2.(a)Li2TiSiO5/C NFs和(b)Li1.75Na0.25TiSiO5/C NFs的SEM图像;(c)Li2TiSiO5/C和Li1.75Na0.25TiSiO5/C NFs的拉曼光谱和(d)N2吸附/解吸等温线。

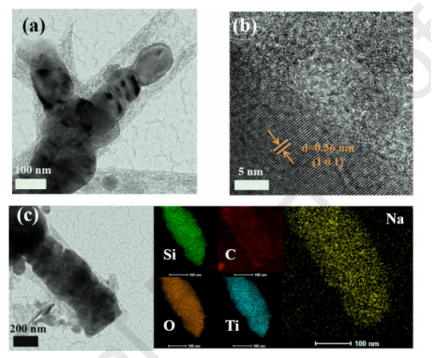

图3.(a)Li1.75Na0.25TiSiO5/C NFs的TEM图像,(b)HRTEM图像和(c)元素映射图像。
图4.(a)Li2TiSiO5/C和(b)Li1.75Na0.25TiSiO5/C NFs在0.5 A g-1下进行不同循环的充电/放电图;(c)Li2TiSiO5/C和Li1.75Na0.25TiSiO5/C纳米纤维的倍率性能;(d)Li1.75Na0.25TiSiO5/C纳米纤维在1 A g-1和5 A g-1下的长期循环性能。
图5.(a)Li2TiSiO5/C NFs和(b)Li1.75Na0.25TiSiO5/C NFs前四个循环(0.1 mV s-1,0.01-3.0V)的循环伏安图(CVs);(c)L2-xNxTSO-C NFs的奈奎斯特图(其中x=0、0.25、0.375),以及(d)低频时Z0和ω-1/2之间的线性关系图。
