DOI: 10.1002/macp.202000310
本研究旨在评估电纺PCA基薄膜和纤维的生物降解和热学特性。通过傅立叶变换红外光谱（FT-IR）、质子核磁共振（1H-NMR）光谱和凝胶渗透色谱（GPC）对PCA进行了表征。首次在室温条件下，通过对其溶液的静电纺丝制备了无珠PCA纤维。通过比较非电纺PCA，研究了外加电压和尖端到收集器距离（TCD）对纤维形态、润湿性、热性能和生物降解性能等特性的影响。利用扫描电子显微镜（SEM）分析了电纺样品的形貌和平均频率分布。通过水接触角（WCA）测量测定所研究样品的润湿性，而通过热重分析和差示扫描量热分析（TGA和DSC）分别测定热稳定性和玻璃化转变温度（Tg）。生物降解研究表明，在流速为8mL/h，尖端到收集器距离为20cm（TCD），外加电压为25kV下制备的28％电纺PCA可以在15天内被酶降解。综上所述，PCA具有良好的电纺和生物降解性能，有望成为生物聚酯应用的理想候选材料。

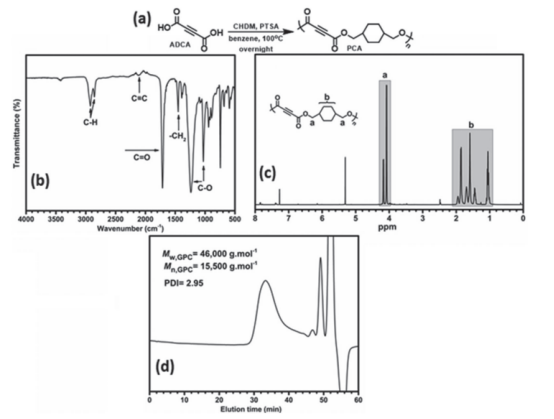

图1.a）PCA的合成步骤及其b）FT-IR光谱，c）1H-NMR光谱和d）GPC色谱图。

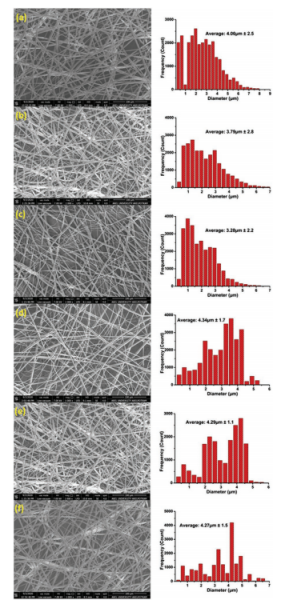

图2.通过不同静电纺丝工艺参数制备的电纺PCA纤维的SEM图像：a）15cm-15kV，b）15cm-20kV，c）15cm-25kV，d）20cm-15kV，e）20cm-20kV和f）20cm-25kV及其频率分布-平均直径直方图。
图3.a）浇铸PCA薄膜表面上的水滴照片及其纤维与流速、尖端到收集器的距离和外加电压之间的关系：b）8mL/h，15cm，15kV，c）8mL/h，15cm，20kV，d）8mL/h，15cm，25kV，e）8mL/h，20cm，15kV，f）8mL/h，20cm，20kV，g）8mL/h，20cm，25kV。

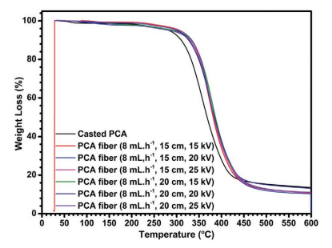

图4.非电纺PCA及其通过不同静电纺丝参数制备的电纺材料的TGA热分析图。

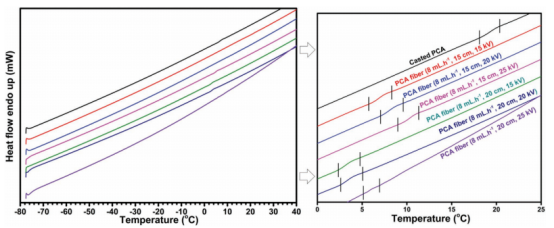

图5.非电纺PCA及其通过不同静电纺丝参数制备的电纺材料的DSC热谱图。

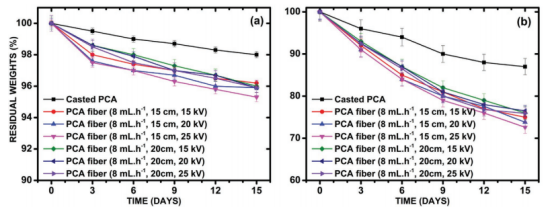

图6.在a）不含脂肪酶和b）含脂肪酶的PBS培养基中，样品的残留重量百分比数据与时间的关系。
