DOI:10.1016/j.matlet.2020.129019

采用静电纺丝法制备了SnO2@碳（SnO2@C）纳米线。对SnCl2/聚乙烯吡咯烷酮纳米纤维进行热处理后，SnO2纳米粒子（〜20nm）均匀地嵌入并分布在碳纳米线表面上。SnO2@C表现出强烈的协同效应，这源于其包裹的纳米结构，经证明该材料具有高导电性且体积变化很小。SnO2@C纳米线在100 mA g-1下进行50次循环后显示出高可逆容量和680 mAh g-1的出色循环性能。

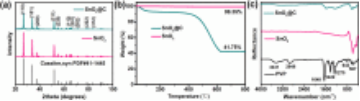

图1.（a）纯SnO2和SnO2@C的XRD曲线，（b）纯SnO2和SnO2@C的TG曲线，（c）SnO2和SnO2@C的FTIR光谱。

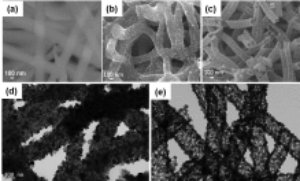

图2.（a）SnCl2/PVP纳米纤维，（b）SnO2@C纳米线，（c）SnO2纳米管的SEM图像，（d）SnO2@C纳米线，（e）SnO2纳米管的TEM图像。

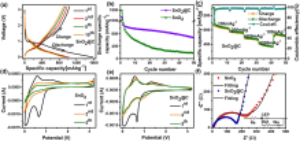

图3.（a）SnO2@C的充电/放电曲线，（b）SnO2@C和SnO2的循环稳定性，（c）SnO2@C的倍率性能，（d）SnO2的CVs，（e）SnO2@C的CVs，（f）SnO2@C和SnO2电极的EIS光谱。插图显示了等效电路。
