DOI:10.1016/j.carbpol.2020.117387

在这项工作中，原位合成了碳点（CD），并通过水热法使其附着到纤维素纳米纤维（CNF）上。原位合成的CD以酰胺键合的方式均匀地包裹在CNF表面上，CNF的化学结构无明显变化。所制备的复合材料具有粗糙且凹凸不平的形态。附着的CD增加了纤维之间的相互作用，并增强了水溶液中的热稳定性和尺寸稳定性。作为一种染料滤膜，CD@CNF显示出优异的性能，具有高水通量（〜32 LMH bar-1）和高截留率（〜99.8％），并且可以选择性去除阳离子染料。本研究提出了一种利用CD包封合成耐用CNF膜的新方法，以进行有效的水处理。

图1.CD@CNF的（a）低倍放大和（b）高倍放大TEM图像以及（c）CNF和（d）CD的TEM图像，（e）CNF和CD@CNF悬浮液的SAXS曲线。（插图显示了吉尼尔曲线）

图2.CD，CNF和CD@CNF的XRD图。

图3.（a）CD，CNF，CD-CNF共混物和CD@CNF的FT-IR光谱和（b）高分辨率XPS光谱。

图4.（a）样品的紫外吸收光谱以及（b）CD，（c）CD-CNF和（d）CD@CNF悬浮液的PL发射光谱。

图5.CD，CNF，CD-CNF和CD@CNF的DTG曲线。

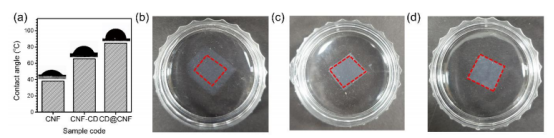

图6.（a）CNF，CD-CNF和CD@CNF膜的水接触角。（b）CNF，（c）CD-CNF混合物和（d）CD@CNF膜在蒸馏水中浸泡1个月的数字图像。

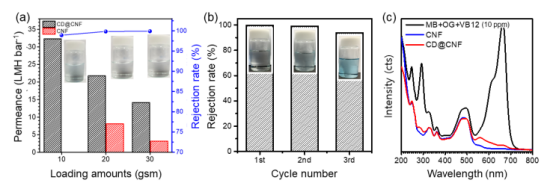

图7.（a）根据负载量，CD@CNF（黑色）和CNF（红色）膜的纯水通量。在每个负载量下CD@CNF膜的MB截留率（b），CD@CNF膜对MB截留的重用性测试，以及（c）在阳离子、阴离子和中性染料存在下CNF和CD@CNF选择性染料去除性能的比较。
